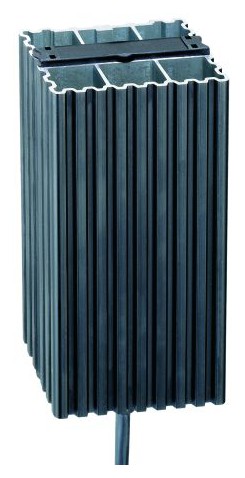

HG 040 - Topné těleso
- Dynamický náběh teploty
- Teplotní omezení
- Kompaktní provedení
- Energeticky úsporné provedení
- Auto-regulace (PTC)
- Jednoduchá montáž na DIN lištu
- Připojení kabelem (IP44)
Kontakt:
Ing. Gross MartinTel.: +420 724 767 093Dotaz na výrobek
Ke stažení:
Vzorce pro výpočet regulacekatalog_HG040Topná tělesa chrání komponenty v rozvodných skříních před jejich selháním z důvodu kondenzace a současně slouží jako ochrana před poklesem teploty v rozváděči pod stanovenou minimální hodnotu. Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči.
Technická data
| Provozní napětí | AC/DC 110...250 V max. 265 V |
|---|---|
| Tepelný element | pozistor, s teplotním limitem |
| Tepelný zářič | eloxovaný lisovaný hliníkový profil |
| Třída ochrany | I (zeměním) |
| Stupeň krytí | IP 44 |
| Přívod napájení | 3× 0,75mm2×500 mm izolovaný kabel (silikon) |
| Montáž | na DIN lištu 35mm, dle EN 50022 |
| Instalační poloha | svislá (z důvodu proudění vzduchu) |
| Provozní/skladovací teplota | -40 až +70 °C |
| Volitelné příslušenství |
upevnění pomocí šroubů 09024.0-00 Poznámka: stadardní připojení na DIN lištu. Pokud je vyžadováno připojení na panel šrouby, lze dokoupit úchytky. |
| Schváleno | VDE, UL E150057 |
| Další napájecí napětí na dotaz (např. AC/DC 48 V) Provoz s napětím pod 140 V omezuje tepelný výkon o cca 10% |
|
| Obj. číslo | Tepelný výkon* | Max. proud | L | Hmotnost |
| Schváleno VDE (Pracovní napětí AC/DC 110...250 V) | ||||
| 04000.0-00 | 15 W | 1,5 A | 65 mm | 0,3 kg |
|---|---|---|---|---|
| 04001.0-00 | 30 W | 3,0 A | 65 mm | 0,3 kg |
| 04003.0-00 | 45 W | 3,5 A | 65 mm | 0,3 kg |
| 04005.0-00 | 60 W | 2,5 A | 140 mm | 0,4 kg |
| 04006.0-00 | 75 W | 4,0 A | 140 mm | 0,5 kg |
| 04007.0-00 | 100 W | 4,5 A | 140 mm | 0,5 kg |
| 04008.0-00 | 150 W | 9,0 A | 220 mm | 0,7 kg |
| Schváleno UL (Pracovní napětí AC/DC 110...120 V) | ||||
| 04000.9-00 | 15 W | 1,0 A | 65 mm | 0,3 kg |
| 04001.9-00 | 30 W | 1,0 A | 65 mm | 0,3 kg |
| 04004.9-00 | 50 W | 2,0 A | 140 mm | 0,5 kg |
| 04007.9-00 | 80 W | 2,5 A | 220 mm | 0,7 kg |
| 04009.9-00 | 100 W | 4,5 A | 220 mm | 0,7 kg |
| * při pokojové teplotě 20 °C | ||||
Schéma
