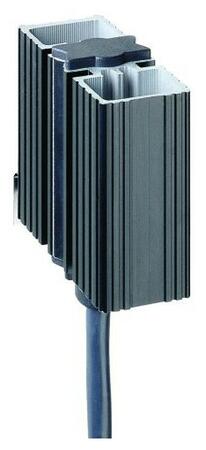

HGK 047 - Polovodičové topné těleso
Tepelné výkony: 10, 20 a 30 W
Malá polovodičová topná tělesa s přívodním kabelem pro vyhřívání malých uzavřených skříních, k ochraně před nízkou teplotou a kondenzací vlhkosti.
Napětí: 120-240 V, 12-36 V AC/DC
Cena od 560 Kč
od 677,60 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (9)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu HGK 047 - Polovodičové topné těleso (9)
Filtrace
Skladem
Výkon
Topný element
Napájení
Montáž na DIN lištu
Montáž pomocí šroubů
Doporučená pojistka
Stupeň krytí (IP)
Max. spínací proud
Další filtry
Topný element:
Malé polovodičové topné těleso
HGK 047 - 10 WTopný výkon: 10 W; Zapínací proud: 1,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: VDE a EAC
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: VDE a EAC
OBJ: 04700.0-00
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
560 Kč/ks
677,60 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 - 20 WTopný výkon: 20 W; Zapínací proud: 2,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 60mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
Délka: 60mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
OBJ: 04701.0-00
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
643 Kč/ks
778,03 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 - 30 WTopný výkon: 30 W; Zapínací proud: 3,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE a EAC
OBJ: 04702.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
707 Kč/ks
855,47 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 - 10 W, ULTopný výkon: 10 W; Zapínací proud: 1,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 110-120 V
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Délka: 52mm; Hmotnost: 0,1 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
OBJ: 04700.9-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
608 Kč/ks
735,68 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 - 10W/12-36VProvozní napětí: AC/DC 12-36 V; Výkon: 10 W; Připojení kabelem
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x52 mm
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x52 mm
OBJ: 04710.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
593 Kč/ks
717,53 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 - 20 W, ULTopný výkon: 20 W; Zapínací proud: 1,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 110-120 V
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Délka: 70mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
OBJ: 04701.9-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
717 Kč/ks
867,57 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 - 20W/12-36VProvozní napětí: AC/DC 12-36 V; Výkon: 20 W; Připojení kabelem
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x60 mm
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x60 mm
OBJ: 04711.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
681 Kč/ks
824,01 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 - 30 W/12-36VProvozní napětí: AC/DC 12-36 V; Výkon: 30 W; Max. spínací proud: 1A; Připojení kabelem
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x70 mm; Hmotnost: 0,2 Kg.
Uchycení na DIN lištu; Stupeň krytí IP44; Rozměry: 50x25x70 mm; Hmotnost: 0,2 Kg.
OBJ: 04716.0-00
Záruka: 12 m.
Není skladem
na cestě 4 ks
755 Kč/ks
913,55 Kč s DPH
+-
Malé polovodičové topné těleso
HGK 047 -30 W, ULTopný výkon: 30 W; Zapínací proud: 1,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 110-120 V
Délka: 100mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
Délka: 100mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3xAWG 20 x 300mm
Stupeň krytí: IP44; Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: UL File No. E150057 a EAC
OBJ: 04702.9-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
769 Kč/ks
930,49 Kč s DPH
+-
Popis výrobku
Topná tělesa chrání komponenty v rozvodných skříních před jejich selháním z důvodu kondenzace a současně slouží jako ochrana před poklesem teploty pod stanovenou minimální hodnotu. Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči. Topná tělesa jsou dimenzována pro trvalý provoz.
- Polovodičový topný element PTC.
- Malé kompaktní topné těleso s hliníkovým zářičem.
- Široký rozsah napájecích napětí od 120-240 V DC/AC (UL 110-120V AC/DC).
- Dynamický náběh teploty.
- Energeticky úsporné.
- Nastavený teplotní limit, omezující přehřátí.
- Jednoduchá montáž na DIN lištu.
- Vysoký stupeň krytí IP44.
Rozšířené informace
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) Provoz s napětím pod 140 V omezuje tepelný výkon o cca. 10 %. Další napájecí napětí na dotaz (12-36 V AC/DC) |
|---|---|
| Topný element | PTC pozistor, samoregulovaný s teplotním limitem Pozn. samoregulace polovodiče nenahrazuje termostat! |
| Tepelný zářič | eloxovaný hliníkový profil |
| Uchycení | příchytka na DIN lištu 35 mm EN 60715 |
| Montážní poloha | svislá (přívod napájení dole) |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Třída ochrany | I (zemněním) |
| Stupeň krytí | IP 44 |
| Schválení | VDE nebo UL File No. E150057 |
| Volitelné příslušenství | Pokud je vyžadováno připojení na panel šrouby, lze dokoupit úchytky. Uchycení šroubem, obj. č 09024.0-00 (1 balení = 2 kusy) Poznámka: stadardní připojení na DIN lištu. |
Technické a objednací údaje
| Obj. číslo |
Provozní napětí | Topný výkon* | Max. spínací proud | Doporučená pojistka T |
(Výška) L | Hmotnost | Připojení | Schválení |
| 04700.0-00 | AC/DC 120-240 V |
10 W | 1 A | 1 A | 52 mm | 0,1 kg | 3x0,5mm2x300mm, izolovaný kabel (silikon) |
VDE |
|---|---|---|---|---|---|---|---|---|
| 04701.0-00 | AC/DC 120-240 V |
20 W | 2,5 A | 2 A | 60 mm | 0,2 kg | 3x0,5mm2x300mm, izolovaný kabel (silikon) |
VDE |
| 04702.0-00 | AC/DC 120-240 V |
30 W | 3,0 A | 2 A | 70 mm | 0,2 kg | 3x0,5mm2x300mm, izolovaný kabel (silikon) |
VDE |
| 04700.9-00 | AC/DC 110-120 V |
10 W | 1,0 A | 1 A | 52 mm | 0,1 kg | 3xAWG 20x300mm, izolovaný kabel | UL File No. E150057 |
| 04701.9-00 | AC/DC 110-120 V |
20 W | 1,5 A | 2 A | 70 mm | 0,2 kg | 3xAWG 20x300mm, izolovaný kabel | UL File No. E150057 |
| 04702.9-00 | AC/DC 110-120 V |
30 W | 1,5 A | 2 A | 100 mm | 0,2 kg | 3xAWG 20x300mm, izolovaný kabel | UL File No. E150057 |
| * při pokojové teplotě 20 °C | ||||||||

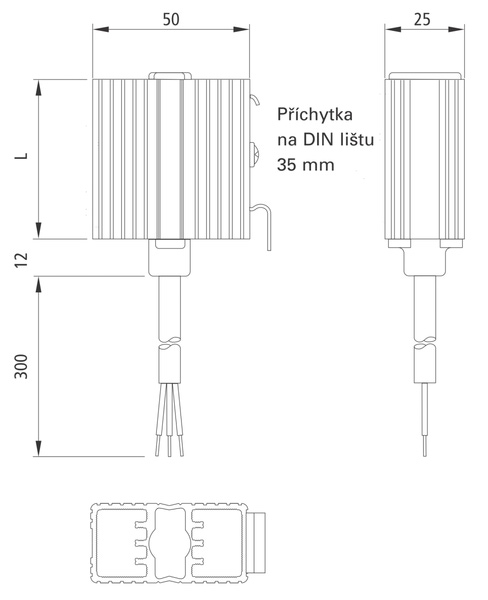

Schéma
Technické údaje
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem | Ne |
| Výbušné prostředí | Ne |
| Plastový ochr. kryt | Ne |
