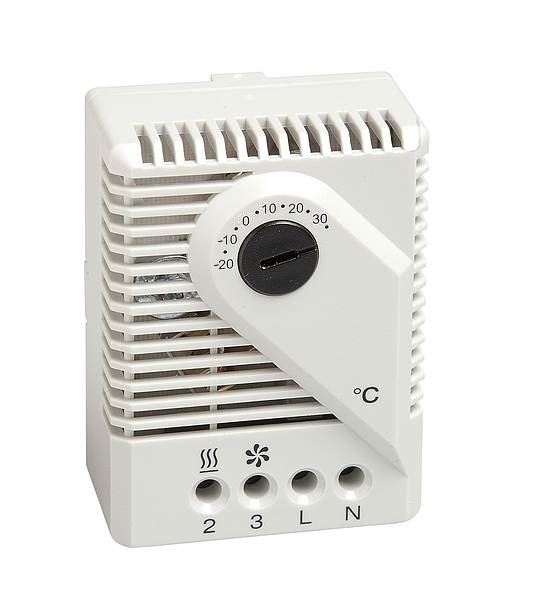

FZK 011 - Mechanický termostat
Mechanický termostat s možností zapojení zpětné tepelné vazby pro snížení hystereze spínání. Může spínat jak induktivní, tak i odporové zátěže.
Cena od 725 Kč
od 877 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu FZK 011 - Mechanický termostat (3)
Mechanický termostat
FZK 011, +5...+60 °CMechanicky nastavitelný přepínací termostat; Provozní napětí AC 230 V; Rozsah nastavení: +5 ... + 60°C
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
OBJ: 01170.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
725 Kč/ks
877 Kč s DPH
+-
Mechanický termostat
FZK 011, -20...+35 °CMechanicky nastavitelný přepínací termostat; Provozní napětí AC 120 V; Rozsah nastavení: +40 až +140°F
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
OBJ: 01170.0-02
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
902 Kč/ks
1 091 Kč s DPH
+-
Mechanický termostat
FZK 011, +5...+60 °C; 120VACMechanicky nastavitelný přepínací termostat; Provozní napětí AC 120 V; Rozsah nastavení: +5 ... + 60°C
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
Maximální spínaný výkon: Rozpínací kontakt (NC) - AC 250 V / AC 120 V, 10 (4) A, DC 30 W
Maximální spínaný výkon: Spínací kontakt (NO) - AC 250 V / AC 120 V, 5 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x38mm; Hmotnost: 0,1 Kg
Stupeň krytí: IP20; Schválení: UL File No. E164102 a EAC.
OBJ: 01170.9-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
775 Kč/ks
938 Kč s DPH
+-
Popis výrobku
Mechanický termostat se používá pro regulaci topných i chladících jednotek, ventilátorů nebo signalizačních zařízení. Termostat sleduje teplotu vzduchu a může spínat jak induktivní, tak i odporové zátěže pomocí mžikového přepínacího kontaktu. Použitím vestavěné tepelné vazby může být dosaženo menší hystereze spínání při regulaci topných těles.- Nastavitelná teplota
- Vysoký spínaný výkon
- Malá hystereze
- Jednoduché připojení
- Uchycení na DIN lištu
- Přepínací kontakt
Rozšířené informace
Schéma

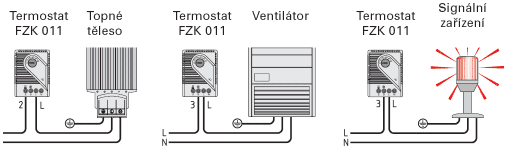

Příklad zapojení
Technické údaje
| Hystereze spínání | cca. 5 K (-3/+2 K tolerance)1) |
|---|---|
| Čidlo | termobimetal |
| Typ kontaktu | přepínací mžikový kontakt |
| Životnost | > 100 000 sepnutí |
| Max. rozpínací výkon, NC | AC 250 V, 10 (4) A AC 120V, 10(4) A DC 30 W |
| Max. spínaný výkon, NO | AC 250 V, 5 (2) A AC 120V, 5(2) A DC 30 W |
| Max. proud | AC 16 A po dobu 10sec. |
| Připojení | čtyřpólová svorka 2,5 mm2, utahovací moment 0,8 Nm pevný vodič (drát) 2,5 mm2 lankový vodič 1,5 mm2 |
| Uchycení | příchytka pro 35 mm DIN lištu |
| Kryt | světle šedý plast dle UL94 V-0 |

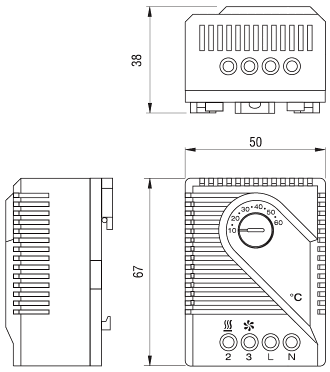

| Rozměry | 67×50×38 mm |
| Hmotnost | cca. 0,10 kg |
| Montážní poloha | libovolná |
| Provozní/Skladovací teplota | -45 až +65 °C |
| Provozní/Skladovací vlhkost | max. 95% RV (nekondenzující) |
| Stupeň krytí | IP20 |
| Schválení | UL File No. E164102, GOST-R |
| 1) Připojením svorky "N" (RF topný odpor) se zapojí tepelná zpětná vazba, která sníží hysterezi spínání na cca. 0,5 K. Její využití závisí na vnějších podmínkách a individuálním použití uživatele. | |
| Obj. číslo | Provozní napětí* | Nastavitelný teplotní rozsah |
| 01170.0-00 | AC 230 V | +5 °C až +60 °C |
|---|---|---|
| 01170.0-02 | AC 230 V | -20 °C až +35 °C |
| * provozní napětí 120 V AC s teplotním rozsahem ve °F na dotaz | ||
