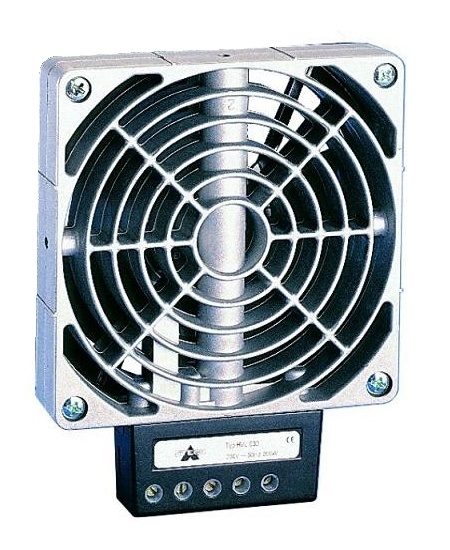

HV(L) 031 - Topné těleso s ventilátorem
Tepelný výkon: 100...400 W
Odporové topné těleso s ventilátorem nebo bez ventilátoru.
Napětí: 120 V, 230 V AC
Cena od 2 315 Kč
od 2 801,15 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (14)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu HV(L) 031 - Topné těleso s ventilátorem (14)
Filtrace
Výkon
Napájení
Topné těleso k ventilátoru
HV 031 - 100 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 100W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03100.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 315 Kč/ks
2 801,15 Kč s DPH
+-
Topné těleso s ventilátorem
HVL 031 - 100 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 35 m3/h; Topný výkon: 100W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03102.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 075 Kč/ks
3 720,75 Kč s DPH
+-
Topné těleso k ventilátoru
HV 031 - 150 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 150W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x22mm; Hmotnost: 0,4 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03101.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 385 Kč/ks
2 885,85 Kč s DPH
+-
Topné těleso s ventilátorem
HVL 031 - 150 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 35 m3/h; Topný výkon: 150W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 80x112x47mm; Hmotnost: 0,6 Kg; Doporučená pojistka: 1,25 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03103.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 140 Kč/ks
3 799,40 Kč s DPH
+-
Topné těleso k ventilátoru
HV 031 - 200 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 200W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03110.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 425 Kč/ks
2 934,25 Kč s DPH
+-
Topné těleso s ventilátorem
HVL 031 - 200 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 200W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03113.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 365 Kč/ks
4 071,65 Kč s DPH
+-
Topné těleso k ventilátoru
HV 031- 300 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 300W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03111.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 535 Kč/ks
3 067,35 Kč s DPH
+-
Topné těleso s ventilátorem
HVL 031 - 300 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 300W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03114.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 525 Kč/ks
4 265,25 Kč s DPH
+-
Topné těleso k ventilátoru
HV 031 - 400 W/230 VTopné těleso bez ventilátoru (včetně montážní sady pro ventilátor); Topný výkon: 400W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x22mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03112.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 615 Kč/ks
3 164,15 Kč s DPH
+-
Topné těleso s ventilátorem
HVL 031 - 400 W/230 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 400W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03115.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 670 Kč/ks
4 440,70 Kč s DPH
+-
Topné těleso s ventilátorem
HVL 031 - 150 W/48VDCVýkon: 150W; Napájecí napětí: 48VDC; Rozměry: 80x112x47mm; Hmotnost: 0,6kg
Topné těleso s ventilátorem
HVL 031 - 300 W/120 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 300W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294 a EAC.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294 a EAC.
Topné těleso s ventilátorem
HVL 031 - 400 W/120 VTopné těleso s ventilátorem; Průtok vzduchu: 108 m3/h; Topný výkon: 400W
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 6,3 A; Schválení: UL File No. E187294 a EAC.
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,9 Kg; Doporučená pojistka: 6,3 A; Schválení: UL File No. E187294 a EAC.
Topné těleso s ventilátorem
HVL 031 - 400 W/48VDCPříkon: 400W; Jmenovité napětí: 48V DC
Popis výrobku
Kompaktní teplovzdušný ventilátor zajišťuje ochranu proti kondenzaci vlhkosti a rovnoměrnou teplotu v rozváděči. K dispozici je topné těleso bez ventilátoru HV 031 nebo také s ventilátorem HVL 031.
- Kompaktní ploché provedení
- Dvě velikosti
- Bezpečnostní vypínač topného tělesa
- Jednoduchá montáž na DIN lištu
- Vysoký výkon ventilátoru
Upozornění:
Topné těleso HV 031 je možné používat pouze s ventilátorem, jinak hrozí přehřátí !!
Rozšířené informace
| Topný element | výkonná odporová topná patrona |
|---|---|
| Bezpečnostní vypínač | k ochraně proti přehřátí v případě selhání ventilátoru, opětovné zapnutí |
| Tepelný zářič | leštěný hliníkový odlitek |
| Elektrické připojení | 3-pólové šroubové svorky 2,5 mm2, utahovací moment 0,8 Nm |
| Kryt svorek | černý plast dle UL94 V-0 |
| Uchycení | příchytka pro DIN lištu 35 mm, EN 60715 |
| Montážní poloha | svislá |
| Provozní/skladovací teplota | -45 až +70 °C |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída ochrany | IP20 / I (zemněním) |
| Ventilátor | Axiální s kuličkovým ložiskem, životnost 50 000 h při 25 °C |
| Připojení ventilátoru | 2-pólové šroubové svorky 2,5 mm2 (L2/N2) |
| Schválení | UL File No. E187294 (VDE pouze pro AC 230 V) |
| Obj. číslo AC 230 V, 50/60 Hz |
Obj. číslo AC 120 V, 50/60 Hz |
Tepelný výkon |
Max. spínací proud |
Doporučená pojistka T |
Průtok vzduchu |
Rozměry | Hmotnost |
| Kompletní teplovzdušný ventilátor (ventilátor + topné těleso) HVL 031 | |||||||
|---|---|---|---|---|---|---|---|
| 03102.0-00 | 03102.9-00 | 100 W | 1 A | 1,4 A | 35 m3/hod | 80×112×47 mm | 0,6 kg |
| 03103.0-00 | 03103.9-00 | 150 W | 1,25 A | 2 A | 35 m3/hod | 80×112×47 mm | 0,6 kg |
| 03113.0-00 | 03113.9-00 | 200 W | 1,4 A | 2,5 A | 108 m3/hod | 119×151×47 mm | 0,9 kg |
| 03114.0-00 | 03114.9-00 | 300 W | 2 A | 4 A | 108 m3/hod | 119×151×47 mm | 0,9 kg |
| 03115.0-00 | 03115.9-00 | 400 W | 4 A | 5 A | 108 m3/hod | 119×151×47 mm | 0,9 kg |
| Topné těleso HV 031 určené pro montáž k ventilátoru (nelze použít samostatně, nebezpečí přehřátí) |
|||||||
| 03100.0-00 | 03100.9-00 | 100 W | 1 A | 1,4 A | 80×112×22 mm | 0,4 kg | |
| 03101.0-00 | 03101.9-00 | 150 W | 1,25 A | 2 A | 80×112×22 mm | 0,4 kg | |
| 03110.0-00 | 03110.9-00 | 200 W | 1,4 A | 2,5 A | 119×151×22 mm | 0,5 kg | |
| 03111.0-00 | 03111.9-00 | 300 W | 2 A | 4 A | 119×151×22 mm | 0,5 kg | |
| 03112.0-00 | 03112.9-00 | 400 W | 4 A | 5 A | 119×151×22 mm | 0,5 kg | |

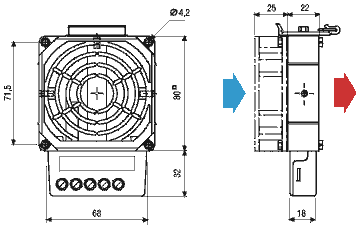

Schéma
Technické údaje
Parametry
| Plastový ochr. kryt |  Ne |
|---|---|
| S ventilátorem |  Ano |
| S vestavěným termostatem | Ne |
| Výbušné prostředí | Ne |
Související produkty
Varianty: 3
Mechanický termostat FZK 011FZK 011 - Mechanický termostatMechanický termostat s možností zapojení zpětné tepelné vazby pro snížení hystereze spínání. Může spínat jak induktivní, tak i odporové zátěže.
Hygrostat EFL 012EFL 012 - Elektronický hygrostat (DC)
Elektronický hygrostat je určen pro řízení topných a chladících zařízení nebo signálních zařízení skrze elektronické relé SM 010 nebo podobného prvku.
Varianty: 2
Termo-hygrostat ETF 012ETF 012 - Elektronický termo-hygrostatElektronický termo-hygrostat je určen pro regulaci teploty a relativní vlhkosti nezávisle na sobě. V ovládacích prvcích jsou vestavěné LED diody, které indikují funkci připojeného zařízení.
Varianty: 3
Termostat FTO 011FTO 011 - Pevně nastavený termostat s rozpínacím kontaktemTermostat s pevně nastavenou teplotou a s rozpínacím kontaktem pro regulaci topných těles nebo spínání signalizačních zařízení při poklesu teploty pod minimální hodnotu.
Hygrostat MFR 012MFR 012 - Mechanický hygrostat
Elektromechanický hygrostat s nastavitelnou hodnotou relativní vlhkosti.
Termostat STO 011STO 011 - Termostat s rozpínacím kontaktem
Nastavitelný bimetalický termostat s rozpínacím kontaktem určený pro vypínání topných těles v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Mohlo by vás zajímat
Události
12.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 12. listopadu 2025 ve Šternberku. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky...
13.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 13. listopadu v Ostravě. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky v měřicí...
Mimořádné akce
01.09.2025 - 31.12.2025
Získejte dárek zdarma k nákupu top produktů Chauvin Arnoux.
Přístroje společnosti Chauvin Arnoux již více než 130 let pomáhají udržovat náš elektrický svět bezpečný a spolehlivý. Ve spolupráci s...
15.09.2025 - 31.12.2025
Více bezpečí, více výhod, více Fluke.
Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Novinky
15.10.2025
Společnost Fluke doplňuje řadu základních kompaktních digitálních multimetrů. K základnímu modelu Fluke 107 nyní přibyly modely Fluke 15B+ a Fluke 17B+ s měřením napětí do 1000 V a bezpečnostní kategorií CAT...
06.10.2025
Nová generace termo-hygrostatu STEGO ETF 012 – úspora místa, rychlá instalace a spolehlivá ochrana.
Odborné články
08.09.2025
Rostoucí náklady na elektřinu trápí firmy i správce budov. Znáte sice celkový účet, ale mnohdy už nevíte, kde a proč se energie ztrácí. A právě v tom je rozdíl mezi pouhým měřením a skutečným řešením....
08.09.2025
Každý výrobce nebo projektant rozváděčů zná tohle dilema: jak udělat instalaci přehlednou, bezpečnou a přitom ekonomickou? V praxi se často stává, že klasická kabeláž způsobí víc starostí, než by...
