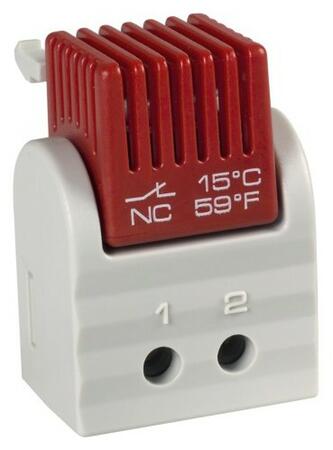

FTO 011 - Pevně nastavený termostat s rozpínacím kontaktem

Varianty k produktu FTO 011 - Pevně nastavený termostat s rozpínacím kontaktem (3)

Teplota zapnutí: +5 °C / +41 °F (tolerance +- 5 K); Teplota vypnutí: +15 °C / +59 °F (tolerance +- 5 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x33x33mm; Hmotnost: 30g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.

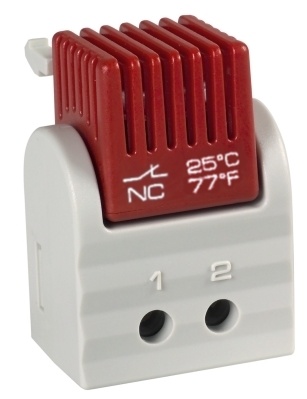

Teplota zapnutí: +15 °C / +59 °F (tolerance +- 5 K); Teplota vypnutí: +25 °C / +77 °F (tolerance +- 5 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x33x33mm; Hmotnost: 30g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.

Teplota zapnutí: 0 °C / +32 °F (tolerance +- 5 K); Teplota vypnutí: +10 °C / +50 °F (tolerance +- 5 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x33x33mm; Hmotnost: 30g
Stupeň krytí: IP20;
Popis výrobku
Termostat s pevně nastavenou teplotou. Rozpínací kontakt / NC (červený kryt) pro regulaci topných těles nebo spínání signalizačních zařízení při poklesu teploty pod minimální hodnotu. Kontakt se rozpíná při rostoucí teplotě.- Mechanický termostat - termobimetal
- Malé rozměry
- Pevně nastavené hodnoty
- Vysoká spínací přesnost
- Jednoduchá instalace
Rozšířené informace

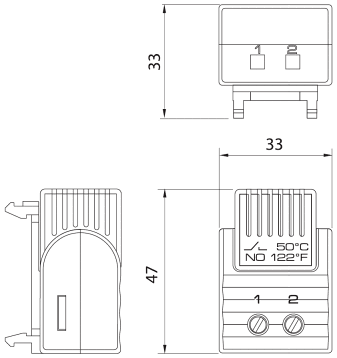

Schéma

Příklad zapojení

Technické údaje
Čidlo | termostatický bimetal |
---|---|
Typ kontaktu | mžikový kontakt |
Životnost | > 100 000 cyklů |
Max. spínaný výkon | AC 240 V, 5 (1,6) A AC 120 V, 10(2)A DC 30 W |
Spínací proud | max. AC 16 A po dobu 10sec. |
Připojení | dvoupólová svorka 2,5 mm2, utahovací moment 0,8 Nm |
Uchycení | příchytka pro 35 mm DIN lištu |
Kryt | světle šedý plast dle UL94 V-0 |
Rozměry | 47×33×33 mm |
Hmotnost | cca. 30 g |
Montážní poloha | libovolná |
Provozní teplota | -40 až +80 °C |
Skladovací teplota | -45 až +80 °C |
Provozní /Skladovací vlhkost | max. 95% relativní vlhkosti (nekondenzující) |
Stupeň krytí | IP20 |
Schválení | VDE, UL File No. E164102 |
Objednací číslo | Rozpínací teplota | Spínací teplota |
01160.0-00 | 15 °C / 59 °F (±5 K tolerance) | 5 °C / 41 °F (±5 K tolerance) |
---|---|---|
01160.0-01 | 25 °C / 77 °F (±5 K tolerance) | 15 °C / 59 °F (±5 K tolerance) |
