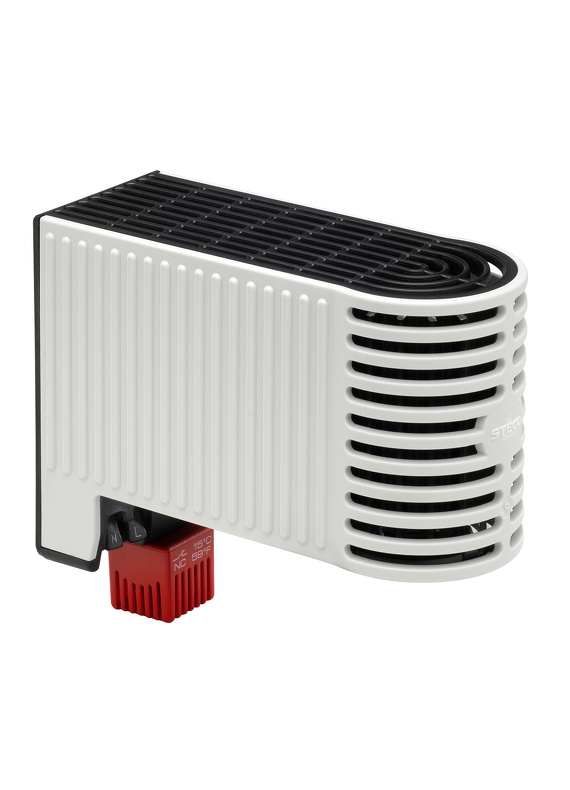

LTF 065 - Polovodičové topné těleso
Tepelné výkony: 50, 100 a 150 W
Polovodičové topné těleso s vestavěným termostatem a ochranným plastovým krytem k zajištění minimální požadované teploty a zabránění kondenzace vlhkosti.
Napětí: 120-240 V AC
Cena od 1 205 Kč
od 1 458,05 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu LTF 065 - Polovodičové topné těleso (6)
Topné těleso s termostatem
LTF 065 - 50W, 15°CTopný výkon: 50 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 124 x 57 x 140 mm; Hmotnost: 0,4 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 6,0A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 124 x 57 x 140 mm; Hmotnost: 0,4 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 6,0A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06510.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 205 Kč/ks
1 458,05 Kč s DPH
+-
Topné těleso s termostatem
LTF 065 - 100W, 15°CTopný výkon: 100 W; Zapínací proud: 6,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 8,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 8,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06513.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
+-
Topné těleso s termostatem
LTF 065 - 150W, 15°CTopný výkon: 150 W; Zapínací proud: 8,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 10,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 10,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06514.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 105 Kč/ks
2 547,05 Kč s DPH
+-
Topné těleso s termostatem
LTF 065 - 50W, 25°CTopný výkon: 50 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 124 x 57 x 140 mm; Hmotnost: 0,4 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 6,0A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 124 x 57 x 140 mm; Hmotnost: 0,4 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 6,0A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06520.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 205 Kč/ks
1 458,05 Kč s DPH
+-
Topné těleso s termostatem
LTF 065 - 100W, 25°CTopný výkon: 100 W; Zapínací proud: 6,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 8,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 8,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06523.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
+-
Topné těleso s termostatem
LTF 065 - 150W, 25°CTopný výkon: 100 W; Zapínací proud: 8,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 10,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Rozměry: 184 x 57 x 140 mm; Hmotnost: 0,75 Kg
Barva: bílá; Montáž: DIN lišta; Doporučená pojistka (s časovou prodlevou): 10,0 A
Stupeň krytí: IP20; Schválení: CE, UL, VDE, EAC, DIN EN IEC
OBJ: 06524.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 105 Kč/ks
2 547,05 Kč s DPH
+-
Popis výrobku
Topná tělesa jsou určena pro použití v malých uzavřených zařízeních k zajištění minimální provozní teploty a zabránění kondenzace vlhkosti.
Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči.Těleso je vybaveno hliníkovm zářičem s plastovým krytem, které zabrání popálení při nechtěném dotyku.
Regulaci zajišťuje vestavěný pevně nastavený termostat. Odpadá tímto potřeba zapojení externího termostatu a připojovacích vodičů. Topení je konstruováno pro trvalý provoz.
Smyčkový tvar topného tělesa
Inovativní hliníkový profil smyčky efektivně absorbuje teplo z PTC polovodičového topného elementu a garantuje optimální přenost tepla uvnitř skříně po celou dobu životnosti.
Odolnost proti nárazu a mikrovibracím
Všechny topná tělesa s krytem ve tvaru smyčky byla úspešně testována proti nárazům a mikrovibracím.
Jsou tak vhodná pro aplikace nebo situace, kde vlivem provozu docházím k silným vibracím jako je železniční a silniční doprava, mobilní aplikace (antény, stožáry), větrné elektrárny a stojany, lampy s osvětlením nebo stožáry s elektronikou (kamerové nebo detekční systémy).
Vše je v souladu s normami: DIN EN 60068-2-27:2010-02, DIN EN 60068-2-64:2009-04 ve vztahu dle normy DIN EN IEC 61373:2011-04, kat. 1 B.
- Polovodičový topný element PTC.
- Kompaktní topné těleso s hliníkovým zářičem.
- Konstrukce ve tvaru smyčky pro optimální přenos tepla.
- Odolnost proti nárazu a mikrovibracím
- Odolnost topného tělesa proti mikrovibracím.
- Široký rozsah napájecích napětí od 120-240 V AC
- Dynamický náběh teploty.
- Energeticky úsporné.
- Integrovaný termostat
- Jednoduchá montáž na DIN lištu.
Rozšířené informace
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC rezistor - s teplotním limitem |
| Povrchová teplota | < +80 °C (+176 °F) neplatí pro horní mřížku |
| Připojení |
2 x tlakové svorky pro lanko 0,5 - 1,5 mm2 (s koncovkou) |
| Kryt |
plast dle UL94 V-0, černý a bílý |
| Uchycení | příchytka na DIN lištu 35 mm EN 60715 |
| Montážní poloha | svislá (s výstupem vzduchu nahoře, přívod napájení dole) |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída | IP20 / II (uzeměním) |
| Schválení |
VDE, EAC |
| Poznámka |
Další napájecí napětí na dotaz |
Technické a objednací údaje
| Objednací číslo |
Topný výkon1 | Max. spínací proud | Doporučená pojistka T |
Rozpínací teplota2 | Spínací teplota2 | Výška (mm) |
| 06510.0-00 | 50 W | 4 A | 6 A | +15 °C (+59 °F) | +5 °C (+41 °F) | 124 |
|---|---|---|---|---|---|---|
| 06513.0-00 | 100 W | 6 A | 8 A | +15 °C (+59 °F) | +5 °C (+41 °F) | 184 |
| 06514.0-00 | 150 W | 8 A | 10 A | +15 °C (+59 °F) | +5 °C (+41 °F) | 184 |
| 06520.0-00 | 50 W | 4 A | 6 A | +25 °C (+77 °F) | +15 °C (+59 °F) | 124 |
| 06523.0-00 | 100 W | 6 A | 8 A | +25 °C (+77 °F) | +15 °C (+59 °F) | 184 |
| 06524.0-00 | 150 W | 8 A | 10 A | +25 °C (+77 °F) | +15 °C (+59 °F) | 184 |
| 1 při pokojové teplotě 20 °C (+68 °F), 2 tolerance ± 5 K | ||||||
Schéma
Příklad zapojení
Technické údaje
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem |  Ano |
| Plastový ochr. kryt | Ano |
| Výbušné prostředí | Ne |
