STO 011 - Termostat s rozpínacím kontaktem
Nastavitelný bimetalický termostat s rozpínacím kontaktem určený pro vypínání topných těles v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Cena 354 Kč
428,34 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu STO 011 - Termostat s rozpínacím kontaktem (1)
Mechanický termostat - rozpínací
STO 011, 0...+60 °CNastavitelný termostat s rozpínacím kontaktem (NC); Rozsah nastavení: 0 ... +60°C; Hystereze spínání: 4 K (tolerance +/- 3K)
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 70x33x42mm; Hmotnost: 50g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 70x33x42mm; Hmotnost: 50g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
OBJ: 01115.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
354 Kč/ks
428,34 Kč s DPH
+-
Popis výrobku
Mechanický termostat s rozpínacím kontaktem (NC) určený pro regulaci topného tělesa v rozvaděčové skříni. Termostat vypíná topné těleso při překročení nastavené hodnoty, zabraňuje tak přehřátí vnitřku skříně a zvyšuje životnost topení. Díky vylepšenému bimetalickému spínači je zkrácena hystereze spínání. Otvory v krytu zajišťují optimální cirkulaci vzduchu kolem bimetalu.- Velký rozsah nastavení 0-60°C
- Nízká hystereze spínání
- Malé kompaktní rozměry
- Jednoduchá montáž na DIN lištu
- Vysoký spínaný výkon
- Jednoduché ovládání
- Vylepšený kryt termostatu s lepším proudění vzduchu
- Vhodný i pro zařízení s vibracemi
Důležitá poznámka: Kontakty bimetalu podléhají okolním vlivům, může proto dojít ke změně odporu kontaktu. Zvýšený odpor může vést k úbytku napětí a zahřátí kontaktů.
Rozšířené informace
Rozměrové schéma termostatu STO
Schéma zapojení termostatu STO

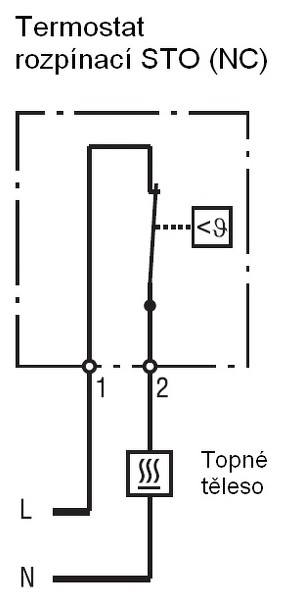

Příklad zapojení termostatu STO
Technické údaje
| Hystereze spínání | 4 K (± 3 K tolerance) |
|---|---|
| Nastavitelný rozsah teploty | 0 až 60°C |
| Čidlo | termobimetal |
| Typ kontaktu | mžikový rozpínací kontakt NC (Normally Closed) |
| Životnost | > 100 000 cyklů |
| Max. spínaný výkon | AC 250 V, 10 (2)A AC 120 V, 15 (2)A DC 30 W při 24 až 72 VDC |
| Max. spínací proud | 16 A po dobu 10 sec. |
| Min. proud a napětí | proud > 20mA a napětí > 24V |
| Připojení | dvoupólová svorka 2,5 mm2, utahovací moment max.1 Nm |
| Uchycení | příchytka pro 35 mm DIN lištu, EN60715 |
| Kryt | světle šedý plast dle UL94 V-0 |
| Rozměry | 70×33×42 mm |
| Hmotnost | cca. 50 g |
| Montážní poloha | libovolná |
| Provozní /Skladovací teplota | -35 až +80 °C |
| Provozní /Skladovací vlhkost | max. 95% relativní vlhkosti (nekondenzující) |
| Stupeň krytí | IP20 |
| Schválení | VDE + UL složka č. E164102 |
| Objednací číslo | Rozsah nastavení |
| 01115.0-00 | 0 až +60 °C |
|---|
