Chladicí jednotka plochy - Velikost 1
Polovodičové chlazení plochy.
Napájecí napětí: 24 V DC.
Příkon: 50, 70, 100 W.
Napájecí napětí: 24 V DC.
Příkon: 50, 70, 100 W.
Dostupnost: Na dotaz
Vybrat variantu (3)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu Chladicí jednotka plochy - Velikost 1 (3)
Chladicí jednotka Peltier s chladicí deskou
GL-104-C (50W, DC24V)Jmenovitý příkon: 50W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 3,5A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Chladicí jednotka Peltier s chladicí deskou
GN-104-C (70W, DC24V)Jmenovitý příkon: 70W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 5A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Chladicí jednotka Peltier s chladicí deskou
GR-104-C (100W, DC24V)Jmenovitý příkon 100W; Stupeň krytí IP 67; Napájecí napětí 24VDC; Max. proud: 7,5A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 225x160x90mm; Hmotnost: 2,5kg
Popis výrobku
Chladicí Peltier jednotka ochlazuje povrch, na který je připevněna. Chladicí plochou je hliníková deska s teplovodivou fólií.
- Chlazení polovodičové na základě Peltierova jevu
- Jmenovitý příkon 50W, 70W, 100W
- Bez chladicích kapalin
- Vysoký stupeň krytí (IP67)
- Ochrana proti přehřátí
- Kvalitní ventilátory s životností 350 000 hodin
- Provozní teplota v rozsahu od -40°C do +70°C
- Hliníkový kryt, barva RAL 7035 (jiné barvy na dotaz)
Volitelné příslušenství:
- Venkovní kryt jednotky "Antivadal" - uchycení zevnitř
Rozšířené informace
| Typ | GL-104-C | GN-104-C | GR-104-C |
| Objednací číslo | GHV2059 | GHV2060 | GHV2061 |
| Jmenovitý příkon | 50 W | 70 W | 100 W |
| Stupeň krytí | IP67 | IP67 | IP67 |
| Provozní rozsah teplot | -40°C .....+70°C | -40°C .....+70°C | -40°C .....+70°C |
| Napájecí napětí | 24V DC | 24V DC | 24V DC |
| Max. vstupní proud | 3,5 A | 5 A | 7,5 A |
| Hmotnost | ca. 3 kg | ca. 3 kg | ca. 3 kg |
| Signální kontakt | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A |
| Rozměry | 225 x 160 x 90 mm | 225 x 160 x 90 mm | 225 x 160 x 90 mm |

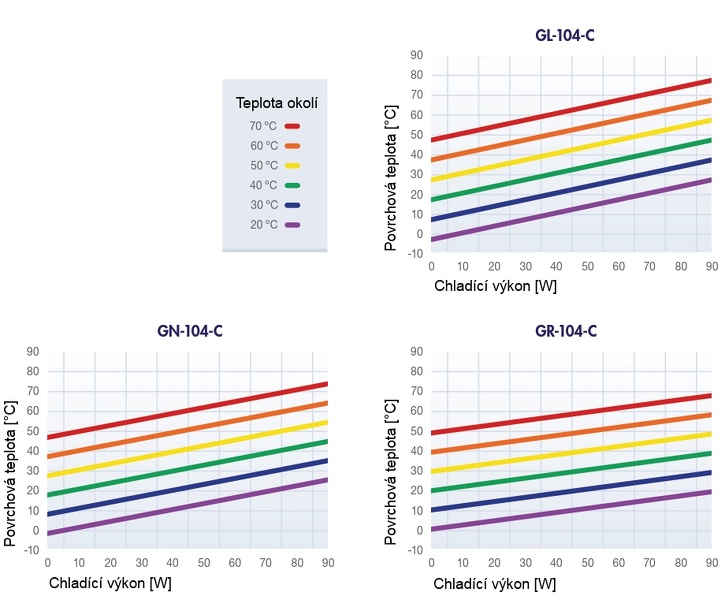

Charakteristiky chladícího výkonu jednotek
Vysvětlení odečtu chladícího výkonu z jednotlivých grafů naleznete zde nebo v sekci "Ke stažení".

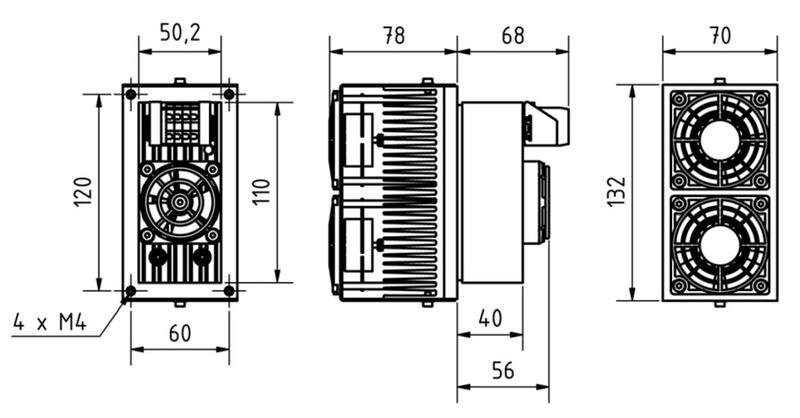

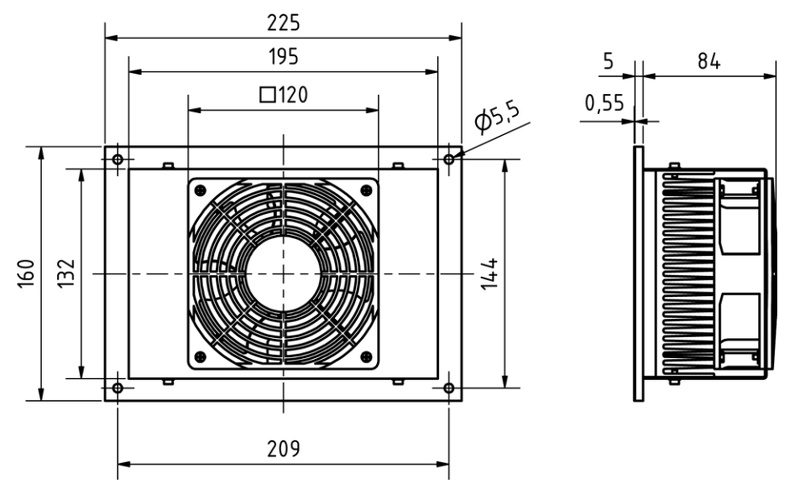

Schéma
Technické údaje
Parametry
| Série | Standard |
|---|---|
| Velikost | Velikost 1 |
| Chlazení | Vzduch / Plocha |
| Napájecí napětí | 24 V-DC |
