EFR 012 - Elektronický hygrostat

Elektronický hygrostat pro snímání relativní vlhkosti. Varianta s nastavitelnou nebo pevně nastavenou relativní vlhkostí.
Cena od 1 145 Kč
od 1 385,45 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.

Varianty k produktu EFR 012 - Elektronický hygrostat (2)

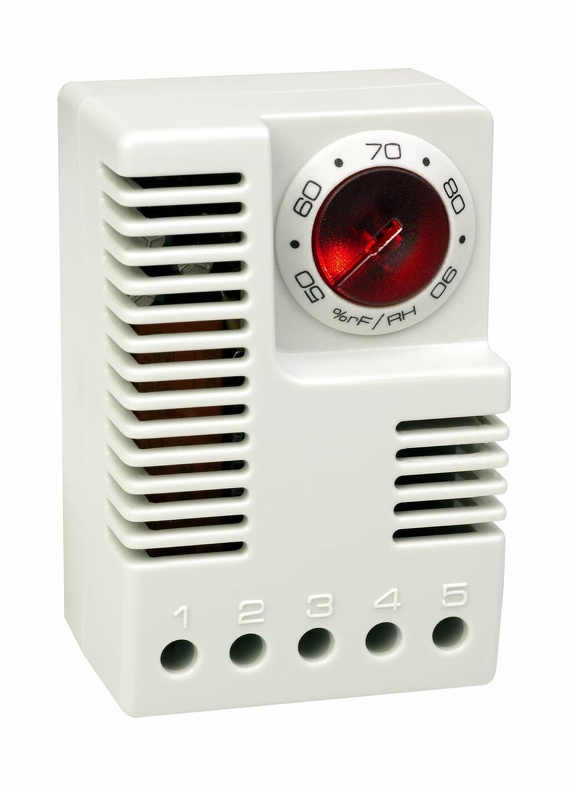

Rozváděčový hygrostat EFR 01245
Elektronický hygrostat
EFR 012, 45 - 90 % RH
Nastavitelný hygrostat; Rozsah nastavení: 40% ... 90% RV; Provozní napětí: AC 230 V, 50/60 Hz
Hystereze zapínání: 5% RV (tolerance +- 3%) při +25°C, 50% RV; LED indikace funkce
Maximální spínaný výkon: AC 240 V / AC 120 V, 8 (1,6) A, DC 100 W při DC 24 V
Maximální spínaný proud: AC 16 A na 10 sec.; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
OBJ: 01245.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 200 Kč/ks
1 452 Kč s DPH
Porovnání
+-
Košík

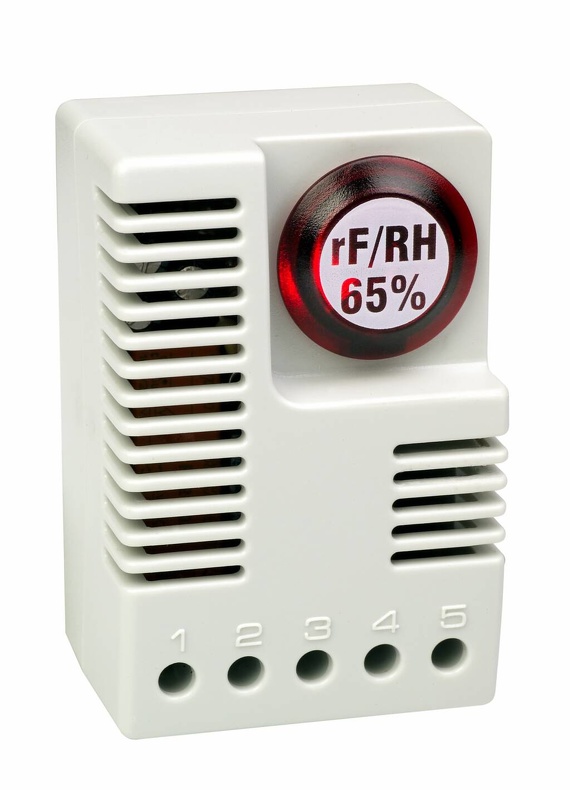

Rozváděčový hygrostat EFR 01246
Elektronický hygrostat
EFR 012, 65 % RH
Pevně nastavený hygrostat; Rozsah nastavení: 65% RV; Provozní napětí: AC 230 V, 50/60 Hz
Hystereze zapínání: 5% RV (tolerance +- 3%) při +25°C, 50% RV; LED indikace funkce
Maximální spínaný výkon: AC 240 V / AC 120 V, 8 (1,6) A, DC 100 W při DC 24 V
Maximální spínaný proud: AC 16 A na 10 sec.; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
OBJ: 01246.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 145 Kč/ks
1 385,45 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Elektronický hygrostat snímá relativní vlhkost v uzavřeném zařízení s elektrickými či elektronickými komponentami a zapíná topné těleso při nastavené hodnotě. Zabraňuje se tímto tvoření kondenzace v zařízení. Integrovaná LED v ovládacím knoflíku rozsvícením signalizuje zapnutí připojeného zařízení (např. topného tělesa).

  • Nastavitelná nebo pevně nastavená relativní vlhkost
  • Optická signalizace provozu (LED)
  • Vysoký spínaný výkon
  • Upevnění na DIN lištu
  • Teplotně kompenzovaný

Rozšířené informace

Schéma

Schéma elektronického hygrostatu EFR 012

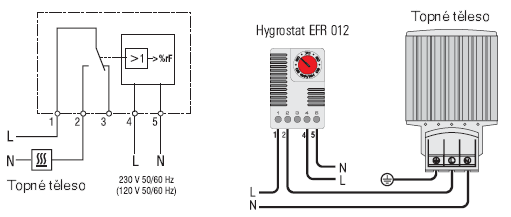

Schéma a příklad zapojení

Příklad zapojení elektronického hygrostatu EFR 012

Technické údaje

Hystereze spínání 5 % RV (± 3 % RV tolerance) při 25 °C/77 °F (50 % RV)
Doba reakce přibližně 5 sec.
Typ kontaktu přepínací (relé)
Životnost >50 000 cyklů
Maximální spínaný výkon (výstupní relé) 240 V AC, 8 (1,6) A
120 V AC, 8 (1.6) A
24 V DC, 4 A
Indikátor provozního stavu LED
Připojení pětipólová svorkovnice 2,5 mm2, utahovací moment 0,5 Nm
pevný vodič (drát) 2,5 mm2
lanko 1,5 mm2
Uchycení příchytka na 35mm DIN lištu
Kryt světle šedý plast UL94 V-0
Rozměry 64,5×42×38 mm
Hmotnost cca. 70 g
Montážní poloha svislá
Provozní teplota 0 až +60 °C (+32 až +140 °F)
Skladovací teplota -20 až +70 °C (-4 až +158 °F)
Max. skladovací vlhkost 95 % relativní vlhkosti (bez kondenzace)
Stupeň krytí IP 20
Objednací číslo Provozní napětí Nastavitelný rozsah vlhkosti Schválení
01245.0-00 230 V AC, 50/60 Hz 40 až 90 % RV VDE + CSA-US
01246.0-00 230 V AC, 50/60 Hz 65 % RV fixně nastaveno VDE + CSA-US
01245.9-00 120 V AC, 50/60 Hz 40 až 90 % RV CSA-US
01246.9-00 120 V AC, 50/60 Hz 65 % RV fixně nastaveno CSA-US

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Model EFR012_3D_2D
(ZIP, 825 kB)
Zobrazit ikonaDownload ikona
