CS 028 - Malé polovodičové topné těleso s ventilátorem

Tepelný výkon: 150 W
Malý teplovzdušný ventilátor pro zařízení s nedostatkem prostoru.
Montáž na DIN lištu nebo pomocí šroubů. Rozměr: 87×65×75 mm
Napětí: 120 V, 230 V AC

Cena od 1 975 Kč
od 2 389,75 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu CS 028 - Malé polovodičové topné těleso s ventilátorem (3)

Filtrace
Skladem

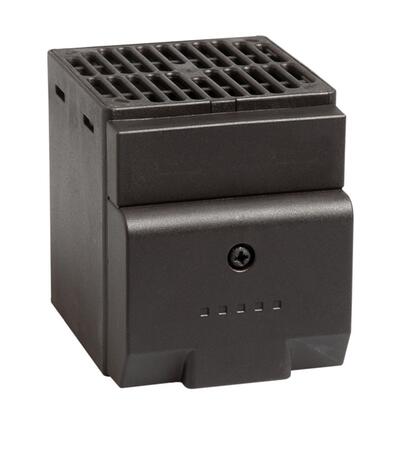

CS 028 - 150 W, na DIN lištu Malý teplovzdušný ventilátor
Malý teplovzdušný ventilátor
CS 028 - 150 W, na DIN lištu
Topný výkon: 150 W; Zapínací proud: 12,0 A; Povrchová teplota: +50°C; Topný element: termistor (PTC)
Provozní napětí: AC 230 V, 50/60Hz; Montáž: na DIN lištu; Průtok vzduchu: 13,8 m3/h
Rozměry: 75x65x90mm; Hmotnost: 0,3 Kg; Stupeň krytí: IP20; Schválení: UL File No. E150057, EAC a VDE.
OBJ: 02800.0-00
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
1 975 Kč/ks
2 389,75 Kč s DPH
Porovnání
+-
Košík

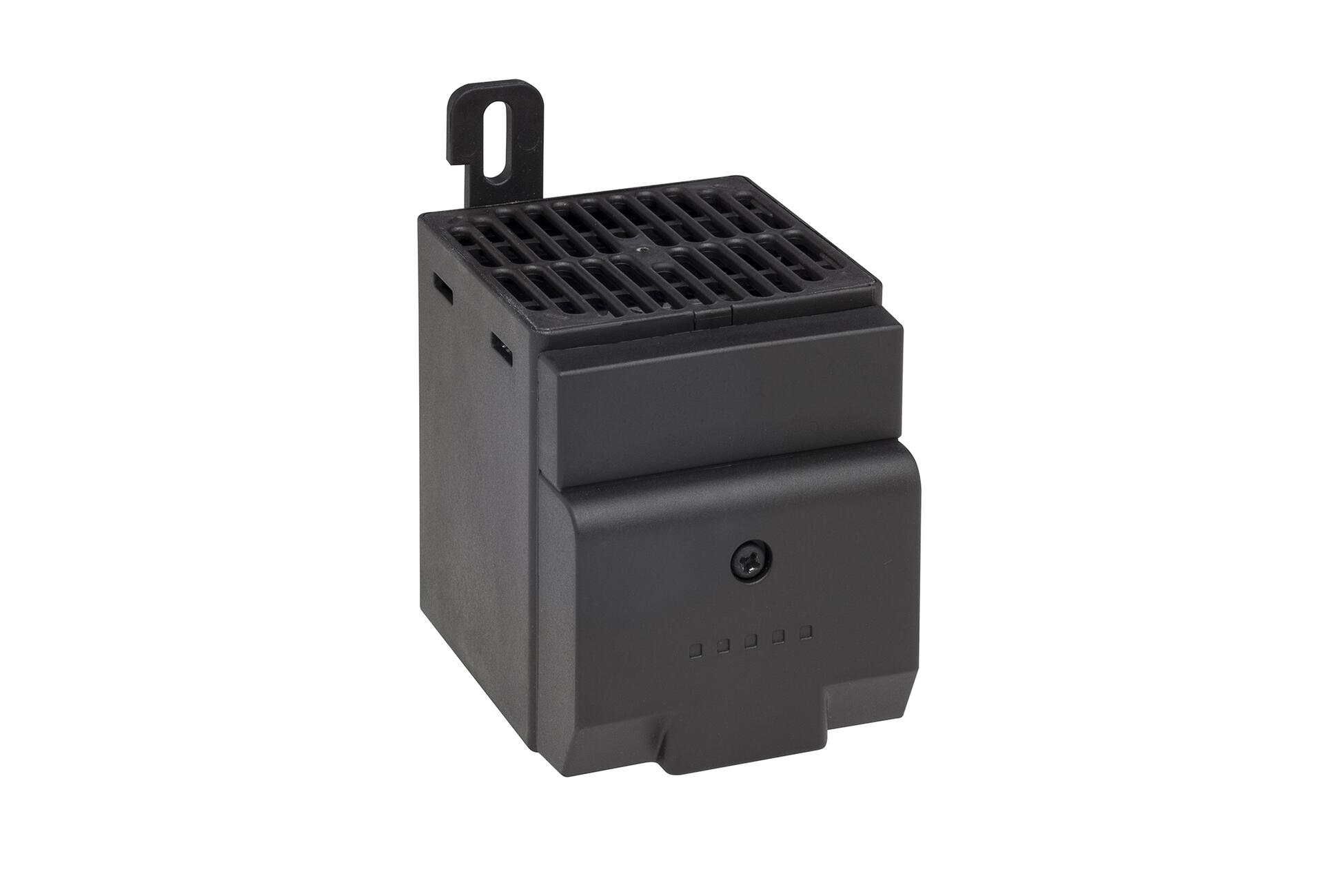

CS 028 - 150 W, uchycení šrouby Malý teplovzdušný ventilátor
Malý teplovzdušný ventilátor
CS 028 - 150 W, uchycení šrouby
Topný výkon: 150 W; Zapínací proud: 12,0 A; Povrchová teplota: +50°C; Topný element: termistor (PTC)
Provozní napětí: AC 230 V, 50/60Hz; Montáž: na panel; Průtok vzduchu: 13,8 m3/h
Rozměry: 75x65x90mm; Hmotnost: 0,3 Kg; Stupeň krytí: IP20; Schválení: UL File No. E150057, EAC a VDE.
OBJ: 02800.0-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 975 Kč/ks
2 389,75 Kč s DPH
Porovnání
+-
Košík
CS 028 - 270 W,48VDC na DIN lištu Malý teplovzdušný ventilátor
Malý teplovzdušný ventilátor
CS 028 - 270 W,48VDC na DIN lištu
Polovodičové těleso s ventilátorem. Výkon ventilátoru: 13,8 m3/h; Provozní napětí: DC 48V; Výkon: 270 W
Uchycení na DIN lištu; Rozměry: 87x65x75 mm; Stupeň krytí: IP20
OBJ: 02802.2-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 440 Kč/ks
2 952,40 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Topné těleso s ventilátorem zajišťuje ochranu proti tvorbě kondenzace vlhkosti a nízkým teplotám. Díky vestavěnému ventilátoru poskytuje rovnoměrné rozložení teploty ve skříni. Malá velikost CS 028 je určena pro malé zařízení s nedostatkem prostoru. Topné těleso je připojeno k napájení pomocí interní svorkovnice. Plastový kryt zajišťuje ochranu před popálením a umožňuje umístění blíže k bočním komponentům.

  • Malé, kompaktní provedení
  • Bezpečné na dotek
  • Velmi tichý provoz
  • Dynamický náběh teploty
  • Montáž na DIN lištu nebo pomocí šroubů

Rozšířené informace

Obecné technické údaje

Topný element polovodičový PTC (pozistor) s teplotním limitem
Tepelný výkon 150 W při okolní teplotě 20 °C
Spínací proud max. 12 A při AC 230 V, max. 6 A při AC 120 V
Teplota povrchu při výkonu 150 W - max. 50 °C na krytu;
nad ochranou mřížkou 100 °C, při okolní teplotě 20 °C
Vestavěný ventilátor Axiální s kuličkovým ložiskem, průtok vzduchu 13,8 m3/h,
životnost 40 000 h při 40 °C
elektrické připojení 2-pólová šroubová svorka max. 2,5 mm2
max. utahovací moment 0,8 Nm
Uchycení příchytka na DIN lištu 35 mm, EN 60715 nebo pomocí šroubů na panel (Ø5,3 mm)
Kryt černý plast dle UL94-0
Hmotnost cca. 0,30 kg
Montážní poloha svislá (výstupem vzduchu vzhůru)
Provozní/Skladovací teplota -45 až +70 °C (-49 až 158 °F)
Provozní/skladovací vlhkost max. 90 % RV (nekondenzující)
Stupeň krytí/Třída ochrany IP20 / II (dvojitá izolace)
Schválení UL File No. 150057 (dle UL508A, NITW na vyžádání), GOST-R, jen pro 230V: VDE
Poznámka další napájecí napětí na dotaz
Objednací číslo Provozní napětí Max. spínací
proud
Doporučená
pojistka T
Rozměry Uchycení
02800.0-00 AC 230 V, 50/60 Hz 12 A 6,3 A 75×65×90 mm DIN příchytkou
02800.0-01 AC 230 V, 50/60 Hz 12 A 6,3 A 75×65×90 mm šrouby
02800.9-01 AC 120 V, 50/60 Hz 6 A 6,3 A 75×65×90 mm šrouby

Schéma

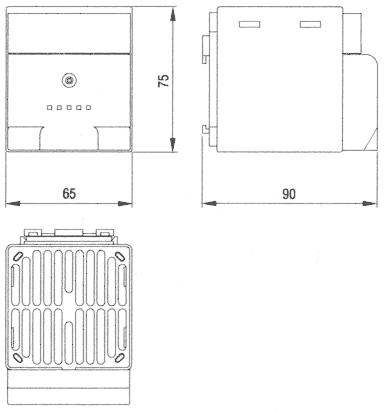

Schéma malého topného tělesa s ventilátorem - CS 028

Zadní strana a příklad zapojení

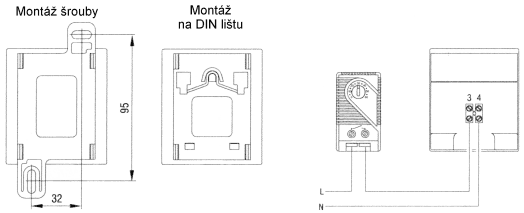

Zadní strana a příklad zapojení malého topného tělesa s ventilátorem - CS 028
