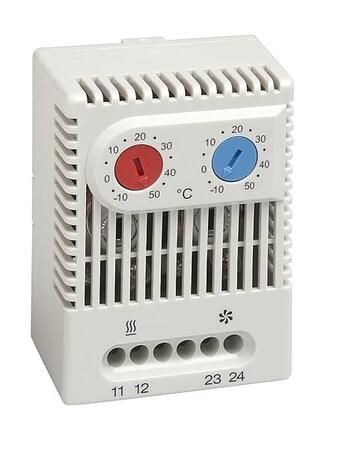

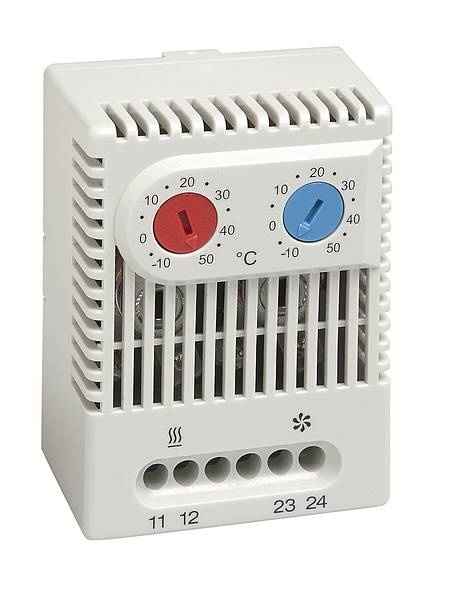

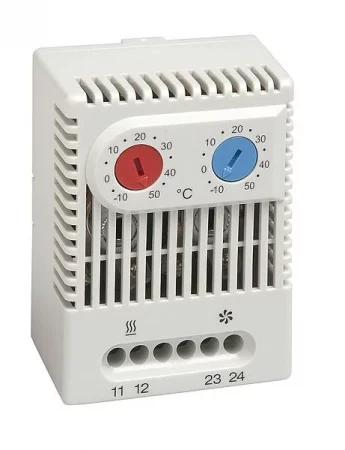

ZR 011 - Dvojitý termostat

Dvojitý termostat

ZR 011: -10....+50°C, -10....+50°C

Dvojitý nastavitelný termostat s termobimetalem, na DIN lištu; Rozpínací kontak (topení)t: -10 až 50°C
Spínací kontakt (chlazení): -10 až 50°C; Hystereze spínání: 7K (tolerance +-4K)
Max. spínací výkon: AC 250 V, 10(2) A; DC 30 W; Rozměry: 67x50x46 mm; Stupeň krytí: IP20

OBJ: 01173.0-00

Záruka: 12 m.

Není skladem

Prověříme pro Vás

Na dotaz

Poptejte cenu

Dvojitý termostat

ZR 011: +14...+122 °F; +68...+176°F

Dvojitý nastavitelný termostat; Hystereze zapínání: 7 K (± 4 K tolerance)
Rozpínací kontakt (topení): +14 až +122°F; Spínací kontakt (chlazení): +68 až +176°F
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: termobimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 67x50x46mm; Hmotnost: 90g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.

OBJ: 01175.0-01

Záruka: 12 m.

Není skladem

Prověříme pro Vás

Na dotaz

Poptejte cenu

Dvojitý termostat

ZR 011: +20...+80 °C; +20...+80°C

Dvojitý nastavitelný termostat s termobimetalem, na DIN lištu; Rozpínací kontak (topení)t: 20 až 80°C
Spínací kontakt (chlazení): 20 až 80°C; Hystereze spínání: 7K (tolerance +-4K)
Max. spínací výkon: AC 250 V, 10(2) A; DC 30 W; Rozměry: 67x50x46 mm; Stupeň krytí: IP20

OBJ: 01174.0-00

Záruka: 12 m.

Není skladem

Prověříme pro Vás

Na dotaz

Poptejte cenu

Mechanické termostaty - princip spínání a rozpínání

Popis výrobku

Dva termostaty v jednom pouzdře:

Termostat (rozpínací-normálně uzavřený) určený pro regulaci topných těles.
Termostat (spínací-normálně otevřený) pro regulaci ventilátorů, výměníků tepla nebo spínání signálních zařízení v případě překročení nastaveného teplotního limitu.

Na rozdíl od regulace s přepínacím kontaktem mohou topná a chladící zařízení pracovat nezávisle na sobě s různými teplotními rozsahy.

Dva termostaty v jednom pouzdru
Nezávisle nastavitelné teploty
Vysoký spínaný výkon
Jednoduché připojení
Montáž na DIN lištu

Rozšířené informace

Schéma

Technické údaje

Hystereze spínání	7 K (±4 K tolerance)
Čidlo	termobimetal
Typ kontaktu	mžikový kontakt
Životnost	> 100 000 cyklů
Max. spínaný výkon	AC 250 V, 10 (2) A AC 120 V, 15 (2) A DC 30 W při DC 24 V do DC 72 V
Max. proud	AC 16 A po dobu 10sec.
Připojení	čtyřpólová svorka, utahovací moment 0,5 Nm pevný vodič (drát) 2,5 mm² lankový vodič 1,5 mm²
Uchycení	příchytka pro 35 mm DIN lištu
Kryt	světle šedý plast dle UL94 V-0

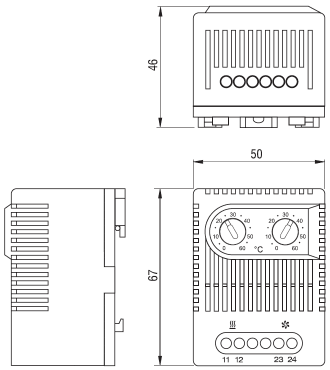

Rozměry	67×50×46 mm
Hmotnost	cca. 90 g
Montážní poloha	libovolná
Provozní teplota	-45 až +80 °C
Skladovací teplota	-45 až +80 °C
Provozní/Skladovací vlhkost	max. 95% RV (nekondenzujícíú
Stupeň krytí	IP20
Schválení	VDE + UL File No. E164102

Objednací číslo	Nastavitelný teplotní rozsah		Nastavitelný teplotní rozsah
01172.0-00	rozpínací kontakt	0 až +60°C	spínací kontakt	0 až +60°C
01172.0-01	rozpínací kontakt	+32 až +140°F	spínací kontakt	+32 až +140°F
01175.0-00	rozpínací kontakt	-10 až +50°C	spínací kontakt	+20 až +80°C
01175.0-01	rozpínací kontakt	+14 až +122°F	spínací kontakt	+68 až +176°F

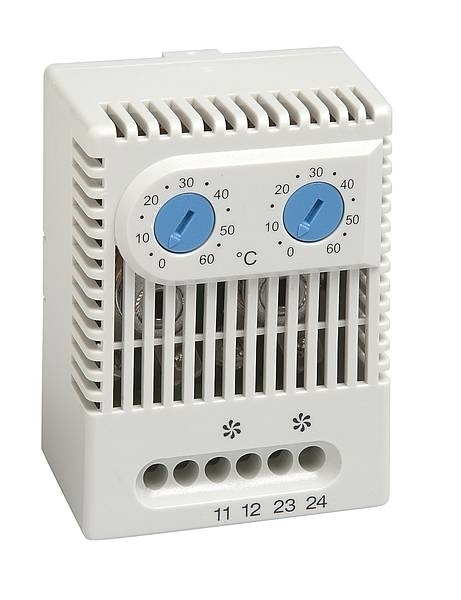

01176.0-00*	spínací kontakt	0 až +60°C	spínací kontakt	0 až +60°C
01176.0-01*	spínací kontakt	+32 až +140°F	spínací kontakt	+32 až +140°F
*Pro regulaci tepelných výměníků a ventilátorů (např. LE 019) a spínání poplašné signalizace.

Soubory ke stažení

Katalogový list

Katalogový list - ZR 011

(PDF, 477 kB)

Návody

(PDF, 273 kB)

Výkresy

Model ZR011_3D_2D

(ZIP, 556 kB)
