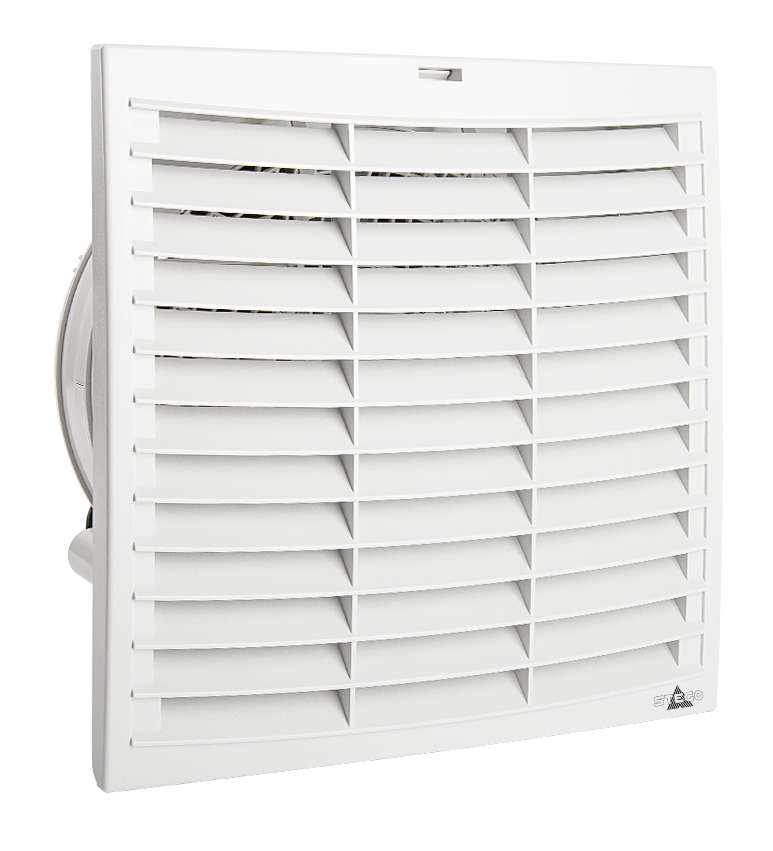

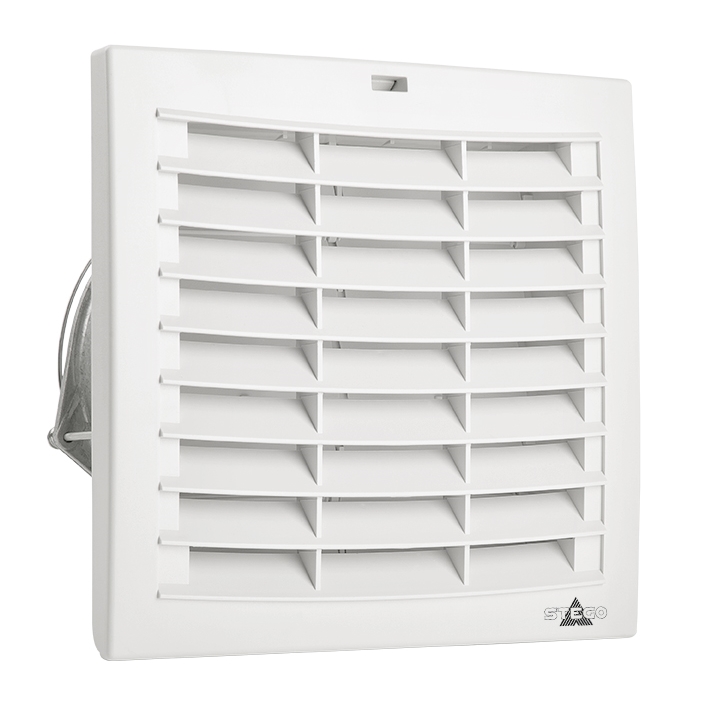

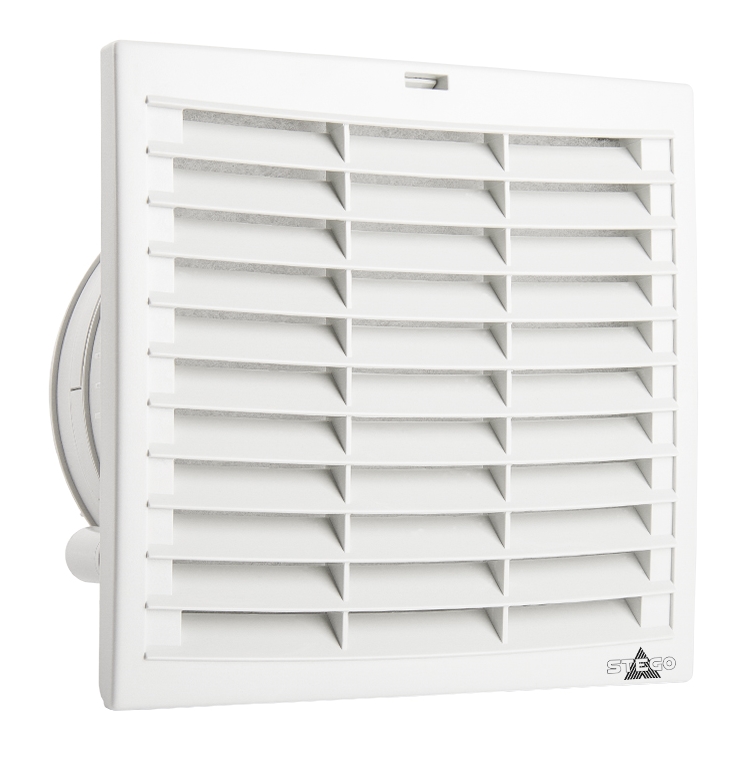

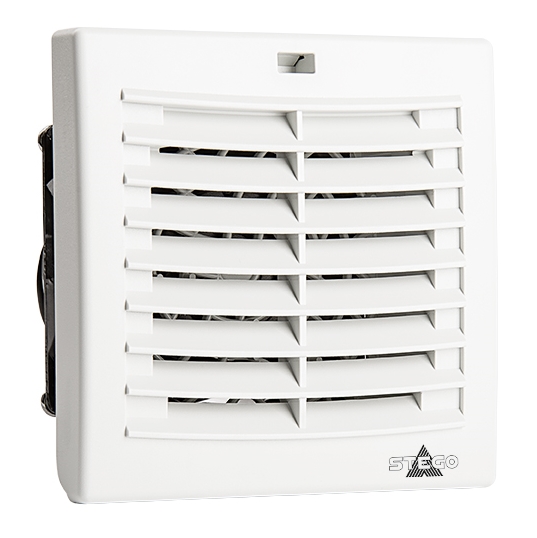

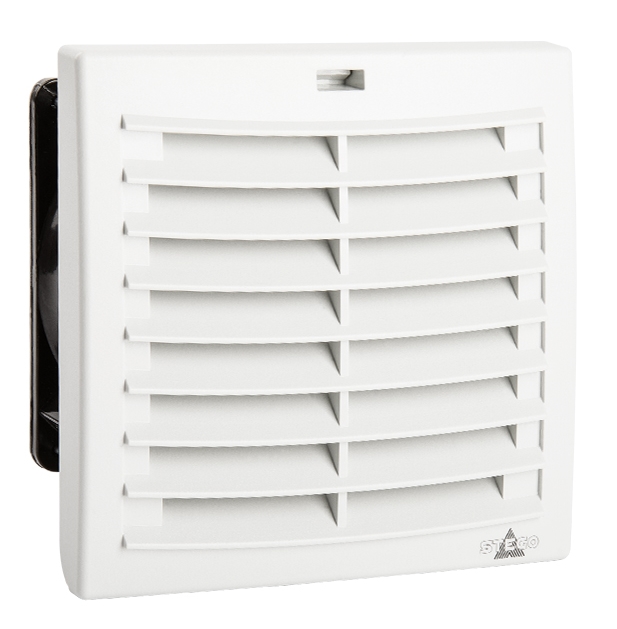

Ventilátory FPI směr proudění vzduchu dovnitř
Ventilátory nasávají vzduch do vnitřního prostoru skříně, čímž ji efektivně ochlazují a vytváří přetlak uvnitř skříně.
Průtok vzduchu od 19 do 624 m3/h.
Stupeň krytí IP54, (IP56).
Napájení: 230 VAC, 48 VDC, 24 VDC
Varianty k produktu Ventilátory FPI směr proudění vzduchu dovnitř (17)

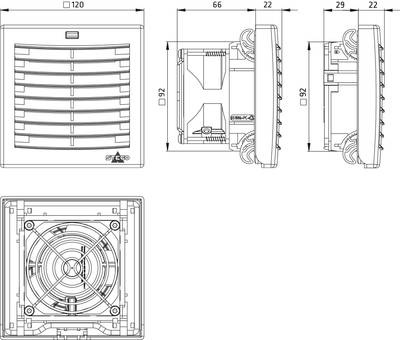

Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu: 70 mA; Stupeň krytí: IP54; Hlučnost: 39 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,6 Kg
Zástavbová hloubka: 66 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 63 mA; Stupeň krytí: IP54; Hlučnost: 51 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,3 Kg
Zástavbová hloubka: 59 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 113 mA; Stupeň krytí: IP54; Hlučnost: 49 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,3 Kg
Zástavbová hloubka: 59 mm; Schválení: UL File No. E187294, EAC a VDE.
Zástavbová hloubka: 29 mm; Stupeň krytí: IP54; Hmotnost: 0,2 kg; Barva: světle šedá
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu: 120 mA; Stupeň krytí: IP54; Hlučnost: 49 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,8 Kg
Zástavbová hloubka: 66 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 88 mA; Stupeň krytí: IP54; Hlučnost: 51 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,5 Kg
Zástavbová hloubka: 66 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 171 mA; Stupeň krytí: IP54; Hlučnost: 58 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,5 Kg
Zástavbová hloubka: 66 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Zástavbová hloubka: 35 mm; Stupeň krytí: IP54; Hmotnost: 0,3 kg; Barva: světle šedá

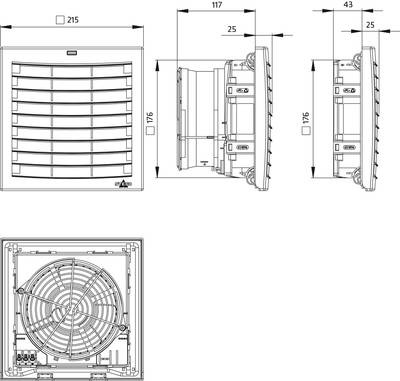

Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 310/250 mA; Stupeň krytí: IP54; Hlučnost: 55 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,6 Kg
Zástavbová hloubka: 117 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 250 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,5 Kg
Zástavbová hloubka: 117 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 500 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,5 Kg
Zástavbová hloubka: 117 mm; Schválení: UL File No. E187294, EAC a VDE.
Zástavbová hloubka: 43 mm; Stupeň krytí: IP54; Hmotnost: 0,4 kg; Barva: světle šedá
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 300/340 mA; Stupeň krytí: IP54; Hlučnost: 64 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 223x223mm; Hmotnost: 2,4 Kg
Zástavbová hloubka: 147 mm; Schválení: UL File No. E187294, EAC a VDE.
Zástavbová hloubka: 46 mm; Stupeň krytí: IP54; Hmotnost: 0,6 kg; Barva: světle šedá
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 400/480 mA; Stupeň krytí: IP54; Hlučnost: 62 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 291x291mm; Hmotnost: 3,1 Kg
Zástavbová hloubka: 160 mm; Schválení: UL File No. E187294, EAC a VDE.
Zástavbová hloubka: 50 mm; Stupeň krytí: IP54; Hmotnost: 1,0 kg; Barva: světle šedá
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 400/480 mA; Stupeň krytí: IP54; Hlučnost: 62 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 291x291mm; Hmotnost: 3,3 Kg
Zástavbová hloubka: 160 mm; Schválení: UL File No. E187294, EAC a VDE.
Volitelné příslušenství k Ventilátory FPI směr proudění vzduchu dovnitř
Popis výrobku
Ventilátory s filtrem jsou používány k zajištění optimálního klimatu v interiérových rozváděčových skříních s elektrickými / elektronickými součástkami. Vnitřní teplota rozvaděče je snižována výměnou teplého vzduchu za chladnější venkovní. Nasátím venkovního vzduchu do skříně rozváděče vzniká proud vzduchu, který zabraňuje vzniku horkých míst ve skříni a vytlačuje teplý vzduch ze skříně, čímž je zajištěna ochrana elektronických a elektrických zařízení před přehřátím.
Provozní technologie
Série Ventilátorů s filtrem Plus využívá novou technologii pro proudění vzduchu. Místo standardní textilní rohože byly na výstupu použity vzduchové klapky, které umožňují dosahovat vyššího stupně proudění vzduchu a tím i efektivnějšího chlazení. Také byl vylepšen systém pro uchycení a montáž mřížky do panelu skříně. Nový mechanismus "rohatka" umožňuje rychlou a jednoduchou montáž se zabezpečením vysoké stability a těsnosti mřížky.
V závislosti na aplikaci existují dva ventilační systémy, které jsou k dispozici - systém FPI s vháněním vzduchu do skříně nebo systém FPO s vysáváním vzduchu ze skříně.

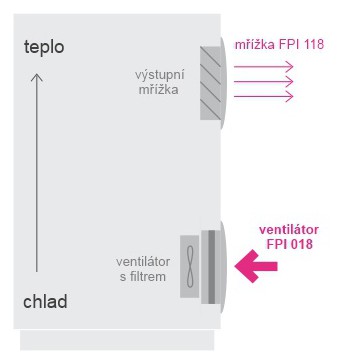

Rozvaděčová skříň se systémem FPI Ventilátor s filtrační rohoží je umístěn ve spodní části skříně a vhání chladnější vzduch dovnitř, kde tímto vzniká přetlak. Předtlak uvnitř skříně zajišťuje tok vzduchu přes filtrační rohož a zamezuje průniku prachu jinými netěsnostmi skříně. Teplý vzduch je vytlačován ven přes výstupní mřížku s uzavíratelnými klapkami, které v případě nečinosti ventilátoru uzavřou otvor do skříně, čímž je zabráněno průniku nečistot dovnitř.
|
Rozšířené informace
Obecné technické údaje
Axiální ventilátor s kuličkovými ložisky |
Životnost L10 při +40 °C (+140 °F): min. 50.000 h, rám ventilátoru hliníkový, rotor kovový. |
---|---|
Připojení | 2 lanka, 300 mm. |
Napájení ventilátoru | 230 V AC, 50/60 Hz 48 V DC 24 V DC (na dotaz: 115 V AC, 50/60 Hz a 12 V DC) |
Těleso, kryt, klapky | Plast dle UL94 V-0, světle šedý, UV záření dle UL 746C (f1) |
Upevnění rámu mřížky | 4 vestavěné rohatkové mechanismy pro montáž (6 zářezů pro tloušťku stěny 1- 4 mm). Doplňkové použití šroubů v případě potřeby možné (1). |
Filtrační vložka | G3 dle DIN EN 779, stupeň filtrace 84 % |
Materiál filtračních vložek | Syntetické vlákno progresivní konstrukce, tepelná odolnost do 100 °C; samozhášivost třída F1; odolnost proti vlhkosti do 100 % relativní vlhkosti. Lze opakovaně používat - možno prát nebo vysávat. |
Skladovací teplota | od -40 do +70 °C (-40 do 158 °F) |
Stupeň krytí | IP54 - standardní s filtrační vložkou G3 IP56 - při použití krytu ventilace |
Třída ochrany | I (zemněním) |
Schválení | VDE, UL File No. E234324, EAC |
(1) značky pro vyvrtání otvorů pro šrouby jsou na rámečku |
Technické a objednací údaje ventilátorů FPI 018
Objednací číslo |
Volný průtok vzduchu |
Průtok vzduchu s filtrem |
Napájecí napětí |
Spotřeba proudu |
Příkon | Hlučnost | Zástavná hloubka |
Výřez do panelu |
---|---|---|---|---|---|---|---|---|
01870.0-30 | 19 m3/h | 13 m3/h | 230 V AC | 70 mA | 12 W | 39 dB (A) | 66 mm | 92 x 92 mm |
01870.1-30 | 23 m3/h | 17 m3/h | 48 V DC | 63 mA | 3,0 W | 51 dB (A) | 59 mm | 92 x 92 mm |
01870.2-30 | 22 m3/h | 16 m3/h | 24 V DC | 113 mA | 2,7 W | 49 dB (A) | 59 mm | 92 x 92 mm |

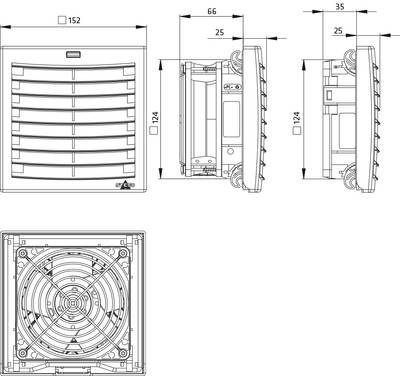

01871.0-30 | 52 m3/h | 42 m3/h | 230 V AC | 120 mA | 19 W | 49 dB(A) | 66 mm | 124 x 124 mm |
01871.1-30 | 67 m3/h | 56 m3/h | 48 V DC | 88 mA | 4,2 W | 52 dB (A) | 66 mm | 124 x 124 mm |
01871.2-30 | 66 m3/h | 56 m3/h | 24 V DC | 171 mA | 4,1 W | 58 dB (A) | 66 mm | 124 x 124 mm |
01872.0-30 | 170 m3/h | 139 m3/h | 230 V AC | 310/250 mA | 45 W | 55 dB (A) | 117 mm | 176 x 176 mm |
01872.1-30 | 170 m3/h | 147 m3/h | 48 V DC | 250 mA | 12 W | 63 dB (A) | 117 mm | 176 x 176 mm |
01872.2-30 | 178 m3/h | 156 m3/h | 24 V DC | 500 mA | 12 W | 63 dB (A) | 117 mm | 176 x 176 mm |

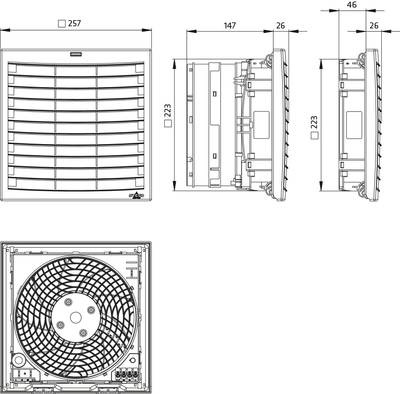

01873.0-30 | 305 m3/h | 271 m3/h | 230 V AC | 300/340 mA | 64 W | 64 dB(A) | 147 mm | 223 x 223 mm |

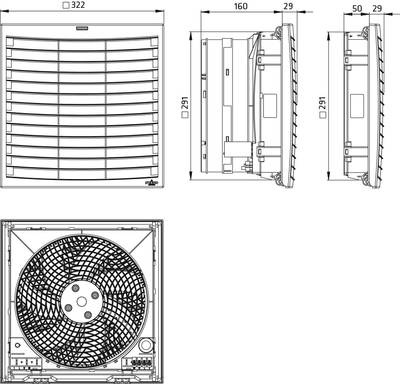

01874.0-30 | 433 m3/h | 373 m3/h | 230 V AC | 400/480 mA | 95 W | 62 dB(A) | 160 mm | 291 x 291 mm |
(ventilátor FPI 018 se skláda ze samostatného ventilátoru včetně plastové mřížky) |

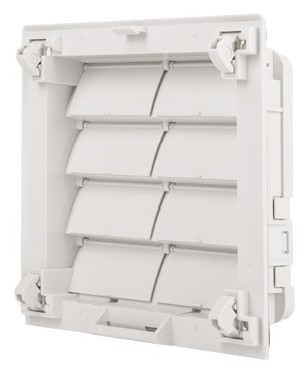

Objednací a rozměrové údaje výstupních mřížek FPI 118
Objednací číslo |
Výřez do skříně |
Rozměr Š x V |
Tloušťka vnější části mřížky |
Zástavná hloubka |
Hmotnost | Pro ventilátory |
---|---|---|---|---|---|---|
11870.0-00 | 92 x 92 mm | 120 mm | 22 mm | 29 mm | 0,2 kg | 01870.0-30 |
11871.0-00 | 124 x 124 mm | 152 mm | 25 mm | 35 mm | 0,3 kg | 01871.0-30 |
11872.0-00 | 176 x 176 mm | 215 mm | 25 mm | 43 mm | 0,4 kg | 01872.0-30 |
11873.0-00 | 223 x 223 mm | 257 mm | 26 mm | 46 mm | 0,6 kg | 01873.0-30 |
11874.0-00 | 291 x 291 mm | 322 mm | 29 mm | 50 mm | 1,0 kg | 01874.0-30 |
(samostatná plastová mřížka) |

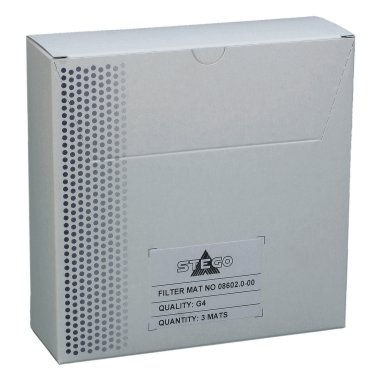

Objednací a rozměrové údaje náhradních filtrů FM 086
Objednací číslo |
Rozměr Š x V |
Typ filtru | Střední stupeň očištění |
Balení | Pro ventilátory |
---|---|---|---|---|---|
08633.0-00 | 84 x 84 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 01870.0-30 |
08634.0-00 | 118 x 118 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 01871.0-30 |
08635.0-00 | 168 x 168 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 01872.0-30 |
08636.0-00 | 215 x 215 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 01873.0-30 |
08637.0-00 | 283 x 283 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 01874.0-30 |
