Ventilátory a mřížky s filtrem FF/EF018
Pro efektivní chlazení rozváděčových skříní nabízíme ventilátory s filtrem o průtoku vzduchu od 21 do 550 m3/h. Ventilátory vhánějí vzduch do skříně, čímž vytváří přetlak zamezující pronikání nečistot z okolí. Stupeň krytí IP54/IP55.
Cena od 374 Kč
od 452,54 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (10)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu Ventilátory a mřížky s filtrem FF/EF018 (10)

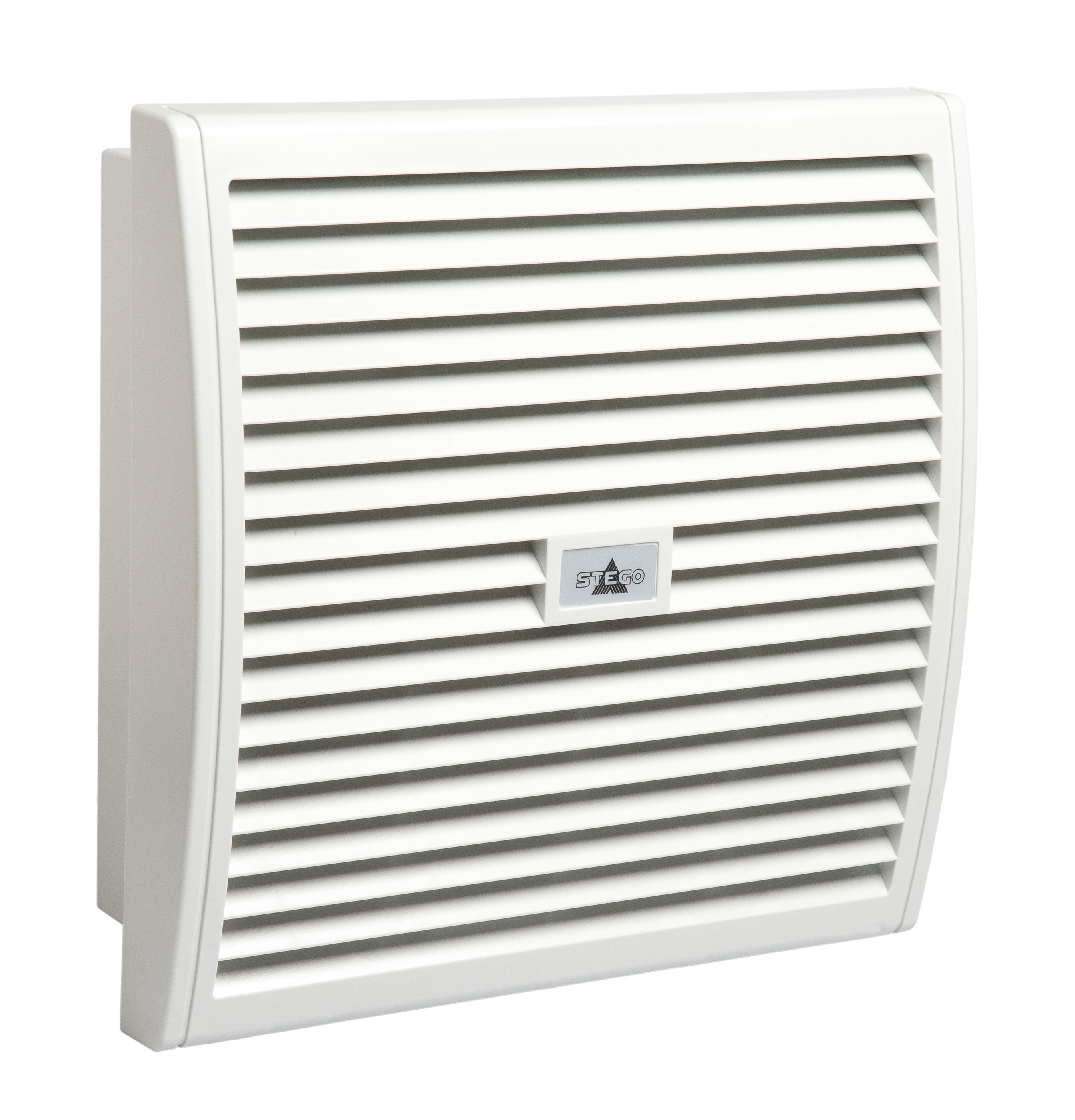

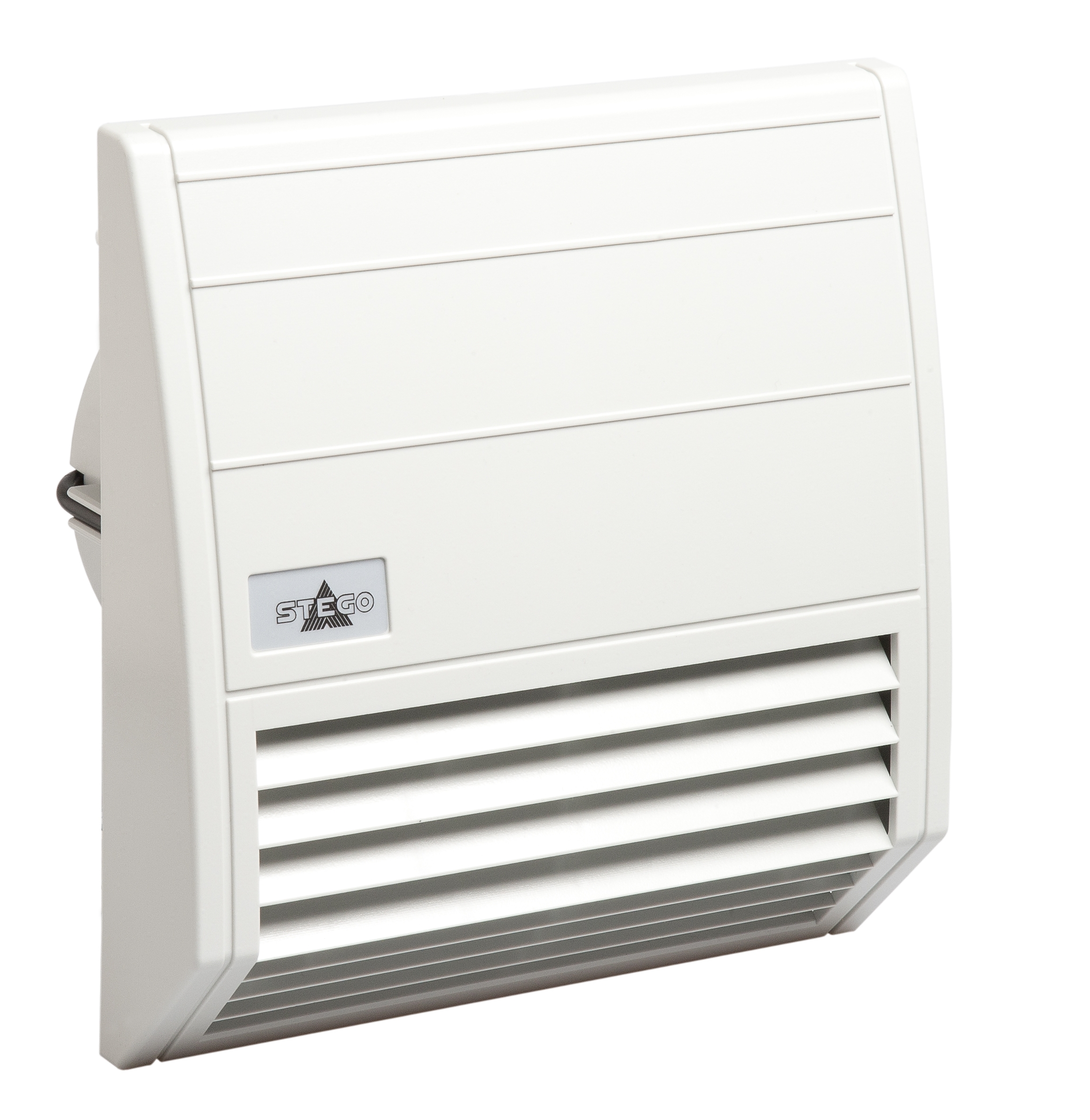

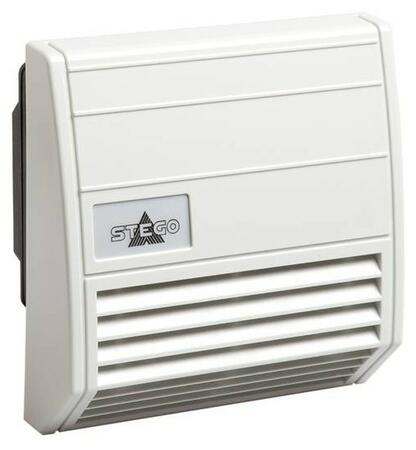

Ventilátor s filtrem
FF 018 - 21 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 21 m3/h; Průtok vzduchu s výstupním filtrem: 16 m3/h; Příkon: 13,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 80 mA; Stupeň krytí: IP54; Hlučnost: 31 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 97x97mm; Hmotnost: 0,6 Kg
Zástavbová hloubka: 45 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 80 mA; Stupeň krytí: IP54; Hlučnost: 31 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 97x97mm; Hmotnost: 0,6 Kg
Zástavbová hloubka: 45 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01800.0-00
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
1 595 Kč/ks
1 929,95 Kč s DPH
+-
Ventilátor s filtrem

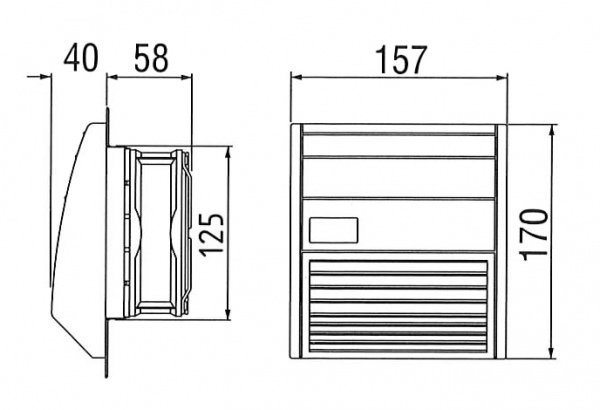

FF 018 - 55 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 55 m3/h; Průtok vzduchu s výstupním filtrem: 42 m3/h; Příkon: 15,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 40 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 125x125mm; Hmotnost: 1,0 Kg
Zástavbová hloubka: 58 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 40 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 125x125mm; Hmotnost: 1,0 Kg
Zástavbová hloubka: 58 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01801.0-00
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
1 840 Kč/ks
2 226,40 Kč s DPH
+-
Ventilátor s filtrem
FF 018 - 102 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 102 m3/h; Průtok vzduchu s výstupním filtrem: 68 m3/h; Příkon: 15,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 39 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,3 Kg
Zástavbová hloubka: 86 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 39 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,3 Kg
Zástavbová hloubka: 86 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01802.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 165 Kč/ks
2 619,65 Kč s DPH
+-
Ventilátor s filtrem

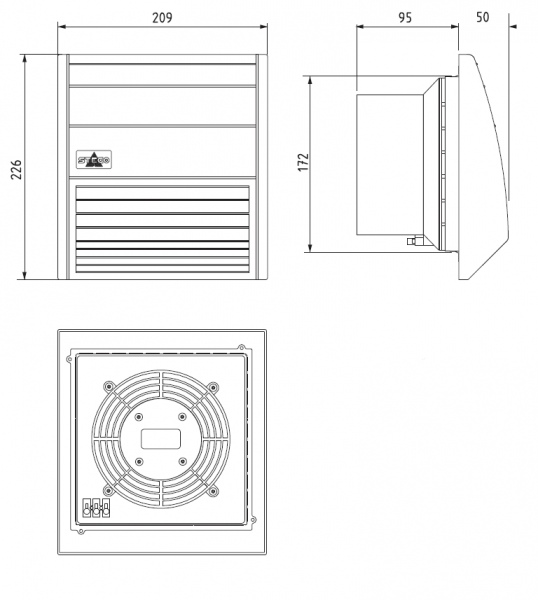

FF 018 - 200 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 200 m3/h; Průtok vzduchu s výstupním filtrem: 125 m3/h; Příkon: 45,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 320 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 52 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,7 Kg
Zástavbová hloubka: 95 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 320 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 52 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,7 Kg
Zástavbová hloubka: 95 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01804.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 385 Kč/ks
4 095,85 Kč s DPH
+-
Ventilátor s filtrem

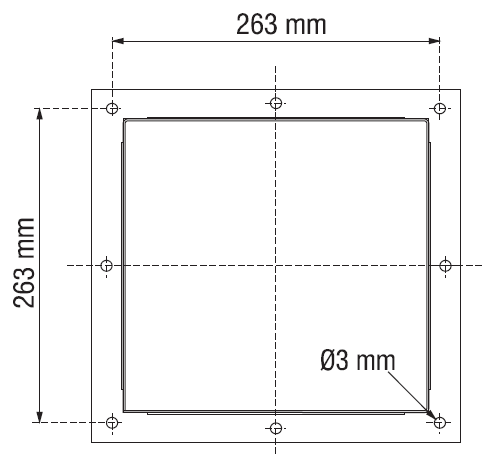

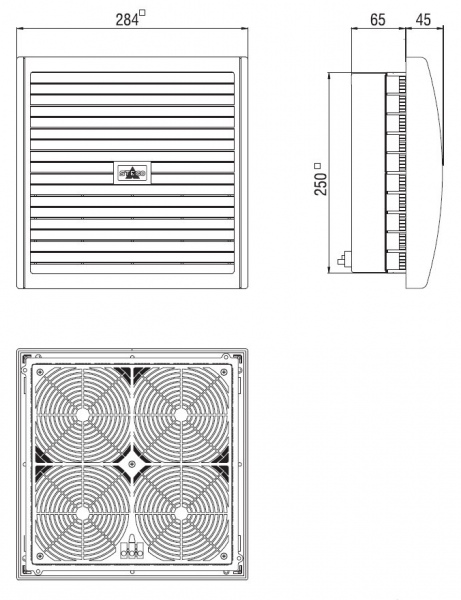

FF 018 - 300 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 300 m3/h; Průtok vzduchu s výstupním filtrem: 230 m3/h; Příkon: 68,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 400 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 3,3 Kg
Zástavbová hloubka: 65 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 400 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 3,3 Kg
Zástavbová hloubka: 65 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01803.0-00
Záruka: 12 m.
Není skladem
na cestě 3 ks
5 845 Kč/ks
7 072,45 Kč s DPH
+-
Ventilátor s filtrem
FF 018 - 550 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 550 m3/h; Průtok vzduchu s výstupním filtrem: 300 m3/h; Příkon: 64,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 800 mA; Stupeň krytí: IP54; Hlučnost: 65 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 2,7 Kg
Zástavbová hloubka: 107 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 800 mA; Stupeň krytí: IP54; Hlučnost: 65 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 2,7 Kg
Zástavbová hloubka: 107 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01805.0-00
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
4 730 Kč/ks
5 723,30 Kč s DPH
+-
Výstupní mřížka s filtrem
EF 118, 97x97, G4Rozměry: Š 129 x V 134 x H 51 mm; Uchycení pomocí lepícího pásku nebo šrouby; Výřez do panelu: 97x97 mm
Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,3 kg; Barva šedá RAL 7035
Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,3 kg; Barva šedá RAL 7035
OBJ: 11800.0-00
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
374 Kč/ks
452,54 Kč s DPH
+-
Výstupní mřížka s filtrem
EF 118, 125x125, G4Rozměry: Š 157 x V 170 x H 56 mm; Uchycení pomocí lepícího pásku nebo šrouby; Provozní teplota: -45 až +70°C
Výřez do panelu: 125x125 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Barva šedá RAL 7035
Výřez do panelu: 125x125 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Barva šedá RAL 7035
OBJ: 11801.0-00
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
444 Kč/ks
537,24 Kč s DPH
+-
Výstupní mřížka s filtrem
EF 118, 176x176, G4Rozměry: Š 209 x V 226 x H 66 mm; Uchycení pomocí lepícího pásku nebo šrouby; Provozní teplota: -45 až +70°C
Výřez do panelu: 176x176 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,6 kg; Barva šedá RAL 7035
Výřez do panelu: 176x176 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,6 kg; Barva šedá RAL 7035
OBJ: 11802.0-00
Záruka: 12 m.
Skladem v GHV
skladem 3 ks
533 Kč/ks
644,93 Kč s DPH
+-
Výstupní mřížka s filtrem
EF 118, 250x250, G4Rozměry: Š 284 x V 284 x H 67 mm; Uchycení pomocí lepícího pásku nebo šrouby; Provozní teplota: -45 až +70°C
Výřez do panelu: 250x250 mm; Zástavbová hloubka: 22mm; Stupeň krytí: IP54; Barva šedá RAL 7035
Výřez do panelu: 250x250 mm; Zástavbová hloubka: 22mm; Stupeň krytí: IP54; Barva šedá RAL 7035
OBJ: 11803.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
965 Kč/ks
1 167,65 Kč s DPH
+-
Volitelné příslušenství k Ventilátory a mřížky s filtrem FF/EF018
Náhradní filtrační vložky
FM 086, 89x89, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 89x89 mm
Zjistit více
Zjistit více
OBJ: 08600.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
175 Kč/bal
211,75 Kč s DPH
+-
Náhradní filtrační vložky
FM 086, 118x118, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 118x118 mm
Zjistit více
Zjistit více
OBJ: 08601.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
179 Kč/bal
216,59 Kč s DPH
+-
Náhradní filtrační vložky
FM 086, 168x168, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 168x168 mm
Zjistit více
Zjistit více
OBJ: 08602.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
227 Kč/bal
274,67 Kč s DPH
+-
Náhr. filtrační vložky jemné
FFM 086, 118x118, F5Balení: 3 kusy; Filtrační vložka: F5/M5; Rozměry: 118x118 mm
Zjistit více
Zjistit více
OBJ: 08604.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
184 Kč/bal
222,64 Kč s DPH
+-
Náhr. filtrační vložky jemné
FFM 086, 168x168, F5Balení: 3 kusy; Filtrační vložka: F5/M5; Rozměry: 168x168 mm
Zjistit více
Zjistit více
OBJ: 08605.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
227 Kč/bal
274,67 Kč s DPH
+-
Náhradní filtrační vložky
FM 086, 247x247, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 247x247
Zjistit více
Zjistit více
OBJ: 08608.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
408 Kč/bal
493,68 Kč s DPH
+-
Popis výrobku
- Velmi nízká hlučnost
- Malá zástavbová hloubka
- Funkční design
- Rychlá a jednoduchá instalace
- Stupeň krytí IP54/IP55
Provozní vlastnosti
- Samolepící těsnění montážního rámu brání prachu a vodě pronikat do skříně.
- Funkční tvar vstupního a výstupního filtru velmi účinně zabraňuje vnikání vody a prachu. Výhodou je omezení znečištění filtrační vložky špínou a prodloužení doby jejich výměn.
- Tvar mřížky zajišťuje nízkou provozní hlučnost.
- Funkční a moderní konstrukce umožňuje časově úspornou montáž a údržbu.
- Vysoce odolný plast.

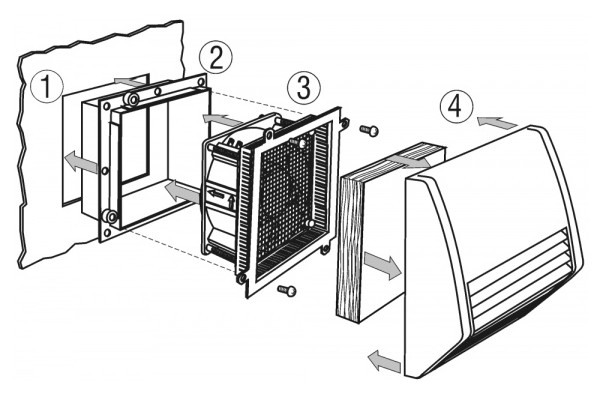

Montáž a údržba
Ventilátory a mřížky STEGO lze snadno připojit a nainstalovat z vnějšku skříně.

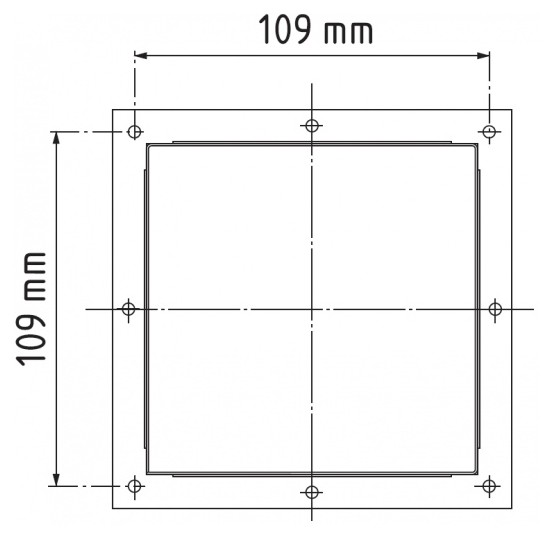

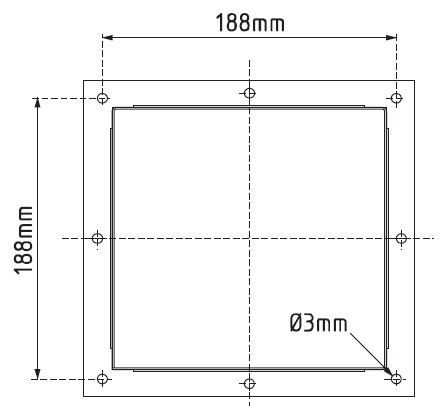

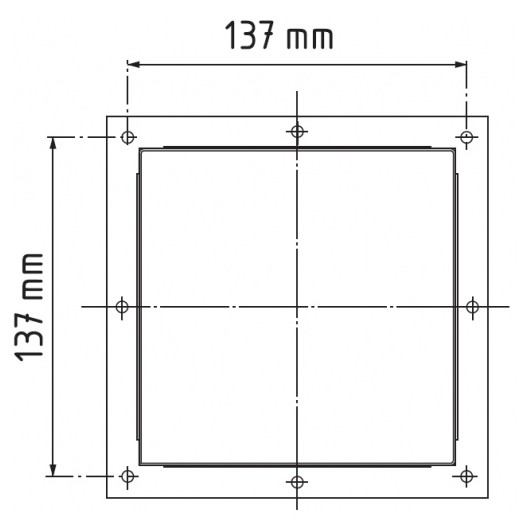

- Vyřízněte otvor do stěny skříně. Šablona pro výřez otvoru je součástí dodávky. Hrany otvoru pečlivě očistěte od špíny, pilin a mastnoty.
- Odstraňte ochrannou fólii ze samolepícího těsnění na montážním rámu. Vložte montážní rám do otvoru a přitiskněte jej. Rám zůstane trvale uchycen na skříni.
- Ventilátor připojíte pomocí bezšroubových svorek k napájecímu napětí a zasuňte jej do rámu. Upevněte pomocí šroubů.
- Filtrační vložku vložte do krytu a kryt zamáčkněte do rámu, tím je instalace dokončena.
Čištění a výměna filtrační vložky je jednoduchá a rychlá. Sejměte kryt filtru, vyměňte filtrační vložku a zaklapněte zpět. Montáž a výměnu může jednoduše provést z vnějšku jedna osoba, bez potřeby nářadí.
Rozšířené informace
Obecné technické údaje
| Axiální ventilátor | Kuličková ložiska, kostra hliníková, rotor plastový. Životnost min. 50 000 h při 25 °C a 65 % RV |
|---|---|
| Provozní napětí | 230 V AC, 50 Hz |
| Kryt ventilátoru a výstup. mřížky | Světle šedý plast (RAL 7035) dle UL94 V-0 |
| Upevnění rámu mřížky | Oboustrannou lepící páskou pro uchycení z vnější strany skříně nebo také šrouby, vyžadují-li to provozní podmínky. Montážní šablona pro výřez a vrtání otvorů je součástí dodávky |
| Filtrační vložka | G4 dle DIN EN 779, stupeň filtrace 94 % |
| Materiál filtračních vložek | Syntetické vlákno progresivní konstrukce, tepelná odolnost do 100 °C; samozhášivost třída F1; odolnost proti vlhkosti do 100 % relativní vlhkosti.Lze opakovaně používat - možno prát nebo vysávat. |
| Provozní/skladovací teplota | -45 až +70 °C |
| Stupeň krytí | IP54 - standardní s filtrační vložkou G4 |
| Třída ochrany | I (zemněním) |
| Schválení | UL File No. E234324 |
Technické a objednací údaje ventilátorů FF 018
| Objednací číslo |
Volný průtok vzduchu |
Průtok vzduchu s filtrem |
Spotřeba proudu |
Příkon | Hlučnost | Zástavná hloubka |
Výřez do panelu |
|---|---|---|---|---|---|---|---|

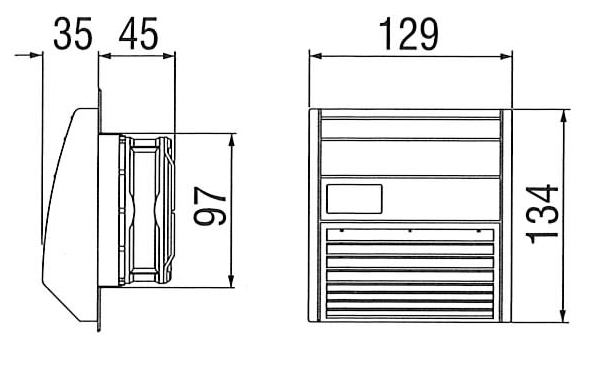

| 01800.0-00 | 21 m3/h | 16 m3/h | 80 mA | 13 W | 31 dB (A) | 45 mm | 97 x 97 mm |
| 01801.0-00 | 55 m3/h | 42 m3/h | 100 mA | 15 W | 40 dB(A) | 58 mm | 125 x 125 mm |
| 01802.0-00 | 102 m3/h | 102 m3/h | 100 mA | 15 W | 39 dB (A) | 86 mm | 176 x 176 mm |
| 01803.0-00 | 300 m3/h | 230 m3/h | 400 mA | 60 W | 53 dB(A) | 65 mm | 250 x 250 mm |
| 01804.0-00 | 200 m3/h | 125 m3/h | 320 mA | 45 W | 52 dB(A) | 95 mm | 176 x 176 mm |

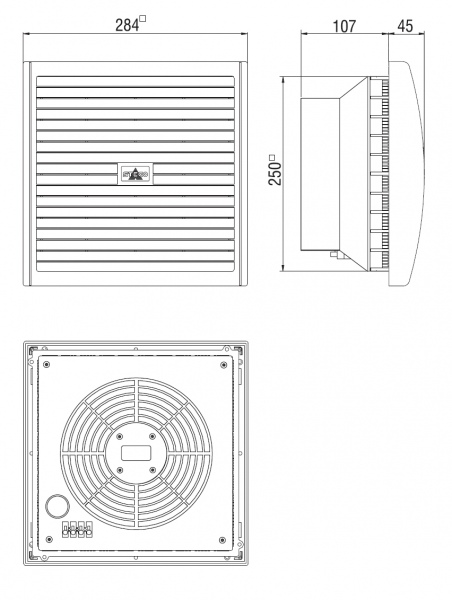

| 01805.0-00 | 550 m3/h | 300 m3/h | 300 mA | 64 W | 65 dB(A) | 107 mm | 250 x 250 mm |
| (ventilátor FF 018 se skláda ze samostatného ventilátoru včetně plastové mřížky) | |||||||
Objednací a rozměrové údaje výstupních mřížek EF 118
| Objednací číslo |
Výřez do skříně |
Šířka | Výška | Tloušťka vnější části mřížky |
Zástavná hloubka |
Hmotnost | Pro ventilátory |
|---|---|---|---|---|---|---|---|
| 11800.0-00 | 97 x 97 mm | 129 mm | 134 mm | 35 mm | 16 mm | 0,3 kg | 01800.0-00 |
| 11801.0-00 | 125 x 125 mm | 157 mm | 170 mm | 40 mm | 16 mm | 0,4 kg | 01801.0-00 |
| 11802.0-00 | 176 x 176 mm | 209 mm | 226 mm | 50 mm | 16 mm | 0,6 kg | 01802.0-00 01804.0-00 |
| 11803.0-00 | 250 x 250 mm | 284 mm | 284 mm | 45 mm | 22 mm | 1,0 kg | 01803.0-00 01805.0-00 |
| (samostatná plastová mřížka) | |||||||
Související produkty
Varianty: 2
Dvojitý termostat FTD 011FTD 011 - Dvojitý termostatDva termostaty v jednom pouzdře s pevně nastavenými teplotami. Obsahuje rozpínací a spínací kontakt.
Varianty: 3
Mechanický termostat FZK 011FZK 011 - Mechanický termostatMechanický termostat s možností zapojení zpětné tepelné vazby pro snížení hystereze spínání. Může spínat jak induktivní, tak i odporové zátěže.
Varianty: 5
Termostat KTS 111KTS 111 - Termostat se spínacím kontaktem NONastavitelný termostat se spínacím kontaktem určený pro spínání ventilátoru v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Varianty: 17
Ventilátory FPIsměr proudění vzduchu dovnitřVentilátory nasávají vzduch do vnitřního prostoru skříně, čímž ji efektivně ochlazují a vytváří přetlak uvnitř skříně.
Průtok vzduchu od 19 do 624 m3/h.
Stupeň krytí IP54, (IP56).
Napájení: 230 VAC, 48 VDC, 24 VDC
Varianty: 8
Dvojitý termostat ZR 011ZR 011 - Dvojitý termostatDvojitý termostat obsahuje dva nezávislé termostaty v jednom pouzdře. Termostat spínací i rozpínací.
Varianty: 6
Série CSF 060CSF 060 -Polovodičové topné těleso s termostatemTepelný výkon: 50, 100 a 150 W
Polovodičové topné těleso s vestavěným termostatem a ochranným krytem proti popálení. Max. rozměry: 150×60×90 mm
Napětí: 120-240 V AC
Varianty: 2
Termo-hygrostat ETF 012ETF 012 - Elektronický termo-hygrostatElektronický termo-hygrostat je určen pro regulaci teploty a relativní vlhkosti nezávisle na sobě. V ovládacích prvcích jsou vestavěné LED diody, které indikují funkci připojeného zařízení.
Varianty: 5
Termo-hygrostat ETF 012 s externím senzoremETF 012 - Elektronický termo-hygrostat s externím senzoremElektronický termo-hygrostat je určen pro regulaci teploty a relativní vlhkosti nezávisle na sobě. Termo-hygrostat má připojený externí senzor s délkou kabelu 1 nebo 2m pro snímání vlhkosti a teploty.
Varianty: 2
Elektronický termostat ETR 011ETR 011 - Elektronický termostatPro řízení topných a chladících zařízení, ventilátorů nebo signalizačních zařízení.
Varianty: 5
Těsnící kryt ventilaceFFH 086 - Kryt ventilace STEGOKryt ventilace je určen k ventilátorům s filtrem nebo mřížkám STEGO pro zvýšení jejich krytí na IP56. Slouží jako ochrana před nepříznivými klimatickými podmínkami.
Varianty: 3
Termostat FTS 011FTS 011 - Pevně nastavený termostat se spínacím kontaktemTermostat s pevně nastavenou teplotou a se spínacím kontaktem pro regulaci ventilátorů, výměníků tepla, chladících zařízení nebo spínání signalizačních zařízení při překročení teplotního limitu.
Varianty: 8
Náhradní filtrační vložkyFM/FFM 086Náhradní sada filtračních vložek pro ventilátory FF 018 a větrací mřížky EF 118 s možností upevnění krabice přímo do rozváděče pro ventilátory STEGO.
Termostat STS 011STS 011 - Termostat se spínacím kontaktem
Nastavitelný mechanický termostat se spínacím kontaktem určený pro spínání ventilátoru nebo chladícího zařízení.
Varianty: 17
Ventilátory FPOsměr proudění vzduchu venVentilátory vyhánějí vzduch ven ze vnitřního prostoru skříně, čímž ji ochlazují a vytváří podtlak uvnitř skřníně.
Průtok vzduchu od 24 do 1010 m3/h.
Stupeň krytí IP54, (IP56).
Napájení: 230 VAC, 48 VDC, 24 VDC
Mohlo by vás zajímat
Události
12.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 12. listopadu 2025 ve Šternberku. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky...
13.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 13. listopadu v Ostravě. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky v měřicí...
Mimořádné akce
01.09.2025 - 31.12.2025
Získejte dárek zdarma k nákupu top produktů Chauvin Arnoux.
Přístroje společnosti Chauvin Arnoux již více než 130 let pomáhají udržovat náš elektrický svět bezpečný a spolehlivý. Ve spolupráci s...
15.09.2025 - 31.12.2025
Více bezpečí, více výhod, více Fluke.
Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Novinky
15.10.2025
Společnost Fluke doplňuje řadu základních kompaktních digitálních multimetrů. K základnímu modelu Fluke 107 nyní přibyly modely Fluke 15B+ a Fluke 17B+ s měřením napětí do 1000 V a bezpečnostní kategorií CAT...
06.10.2025
Nová generace termo-hygrostatu STEGO ETF 012 – úspora místa, rychlá instalace a spolehlivá ochrana.
Odborné články
08.09.2025
Rostoucí náklady na elektřinu trápí firmy i správce budov. Znáte sice celkový účet, ale mnohdy už nevíte, kde a proč se energie ztrácí. A právě v tom je rozdíl mezi pouhým měřením a skutečným řešením....
08.09.2025
Každý výrobce nebo projektant rozváděčů zná tohle dilema: jak udělat instalaci přehlednou, bezpečnou a přitom ekonomickou? V praxi se často stává, že klasická kabeláž způsobí víc starostí, než by...
