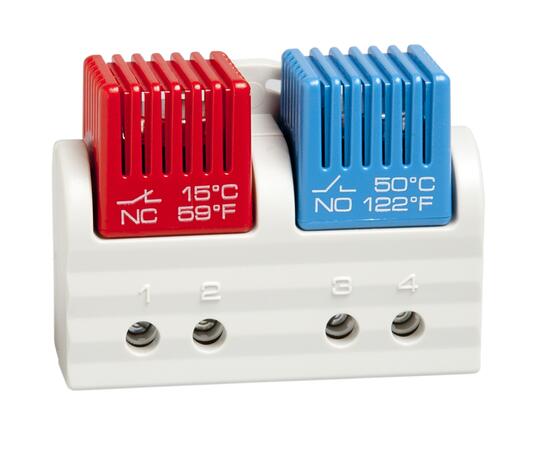

FTD 011 - Dvojitý termostat
Dva termostaty v jednom pouzdře s pevně nastavenými teplotami. Obsahuje rozpínací a spínací kontakt.
Cena od 450 Kč
od 544,50 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu FTD 011 - Dvojitý termostat (3)
Dvojitý termostat
FTD 011, NC 15°C/ NO 50°CDvojitý pevně nastavený termostat
Rozpínací kontakt (NC): Teplota vypnutí - +15°C/+59°F (tolerance +-5K), Teplota zapnutí - +5°C/+41°F (tolerance +-5K)
Spínací kontakt (NO): Teplota vypnutí - +40°C/+104°F (tolerance +-7K), Teplota zapnutí - +50°C/+122°F (tolerance +-6K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Rozpínací kontakt (NC): Teplota vypnutí - +15°C/+59°F (tolerance +-5K), Teplota zapnutí - +5°C/+41°F (tolerance +-5K)
Spínací kontakt (NO): Teplota vypnutí - +40°C/+104°F (tolerance +-7K), Teplota zapnutí - +50°C/+122°F (tolerance +-6K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
OBJ: 01163.0-00
Záruka: 12 m.
Skladem v GHV
skladem 10 ks
455 Kč/ks
550,55 Kč s DPH
+-
Dvojitý pevně nastavený termostat
FTD 011, NC 15°C/ NO 35°CDvojitý pevně nastavený termostat
Rozpínací kontakt (NC): Teplota vypnutí - +15°C/+59°F (tolerance +-5 K), Teplota zapnutí - +5°C/+41°F (tolerance +-5 K)
Spínací kontakt (NO): Teplota vypnutí - +25°C/+77°F (tolerance +-7 K), Teplota zapnutí - +35°C/+95°F (tolerance +-6 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Rozpínací kontakt (NC): Teplota vypnutí - +15°C/+59°F (tolerance +-5 K), Teplota zapnutí - +5°C/+41°F (tolerance +-5 K)
Spínací kontakt (NO): Teplota vypnutí - +25°C/+77°F (tolerance +-7 K), Teplota zapnutí - +35°C/+95°F (tolerance +-6 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
OBJ: 01163.0-02
Záruka: 12 m.
Skladem v GHV
skladem 4 ks
450 Kč/ks
544,50 Kč s DPH
+-
Dvojitý pevně nastavený termostat
FTD 011, NC 25°C/ NO 50°CDvojitý pevně nastavený termostat
Rozpínací kontakt (NC): Teplota vypnutí - +25°C/+77°F (tolerance +-5K), Teplota zapnutí - +15°C/+59°F (tolerance +-5K)
Spínací kontakt (NO): Teplota vypnutí - +40°C/+104°F (tolerance +-7K), Teplota zapnutí - +50°C/+122°F (tolerance +-6K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Rozpínací kontakt (NC): Teplota vypnutí - +25°C/+77°F (tolerance +-5K), Teplota zapnutí - +15°C/+59°F (tolerance +-5K)
Spínací kontakt (NO): Teplota vypnutí - +40°C/+104°F (tolerance +-7K), Teplota zapnutí - +50°C/+122°F (tolerance +-6K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
OBJ: 01163.0-03
Záruka: 12 m.
Není skladem
Prověříme pro Vás
450 Kč/ks
544,50 Kč s DPH
+-
Popis výrobku
Dva termostaty v jednom pouzdře s pevně nastavenými teplotami. Rozpínací kontakt (NC) pro regulaci topných těles nebo spínání signalizačních zařízení, když teplota klesne pod minimální hodnotu. Kontakt se otevírá při rostoucí teplotě. Spínací kontakt (NO) pro regulaci ventilátorů, výměníků tepla nebo spínání signalizačních zařízení při překročení teplotního limitu. Kontakt se při rostoucí teplotě spíná.Topná a chladící zařízení mohou být spínána nezávisle na sobě s teplotní odchylkou na rozdíl od běžně užívaných přepínacích kontaktů.- Spínací a rozpínací kontakt v jednom pouzdru
- Pevně nastavené teploty
- Vysoká spínací přesnost
- Montáž na DIN lištu
Rozšířené informace

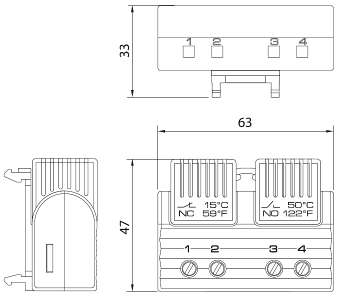

Schéma

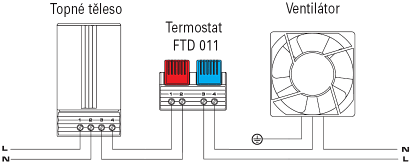

Příklad zapojení
Technické údaje
| Čidlo | termostatický bimetal |
|---|---|
| Typ kontaktu | mžikový kontakt |
| Životnost | > 100 000 cyklů |
| Max. spínaný výkon | AC 250 V, 5 (1,6) A / AC 120 V, 10(2)A DC 30 W |
| Spínací proud | max. AC 16 A po dobu 10sec. |
| Připojení | čtyřpólová svorka 2,5 mm2, utahovací moment 0,8 Nm |
| Uchycení | příchytka pro 35 mm DIN lištu |
| Kryt | světle šedý plast dle UL94 V-0 |
| Rozměry | 47×64×33 mm |
| Hmotnost | cca. 40 g |
| Montážní poloha | libovolná |
| Provozní teplota | -40 až +80 °C |
| Skladovací teplota | -45 až +80 °C |
| Provozní/Skladovací vlhkost | max. 95% RV (nekondenzující) |
| Stupeň krytí | IP20 |
| Schválení | VDE + UL File No. E164102 |
| Objednací číslo | Rozpínací kontakt (NC) | Spínací kontakt (NO) | ||
| Rozpínací teplota | Spínací teplota | Spínací teplota | Rozpínací teplota | |
| 01163.0-00 | 15 °C / 59 °F (±5 K tolerance) |
5 °C / 41 °F (±5 K tolerance) |
50 °C / 122 °F (±6 K tolerance) |
40 °C / 104 °F (±7 K tolerance) |
|---|---|---|---|---|
| 01163.0-01 | 25 °C / 77 °F (±5 K tolerance) |
15 °C / 59 °F (±5 K tolerance) |
60 °C / 140 °F (±6 K tolerance) |
50 °C / 122 °F (±7 K tolerance) |
| 01163.0-02 | 15 °C / 59 °F (±5 K tolerance) |
5 °C / 41 °F (±5 K tolerance) |
35 °C / 95 °F (±6 K tolerance) |
25 °C / 77 °F (±7 K tolerance) |
| Objednací číslo | Spínací kontakt (NO) | Spínací kontakt (NO) | ||
| Spínací teplota | Rozpínací teplota | Spínací teplota | Rozpínací teplota | |
| 01164.0-00 | 50 °C / 122 °F (±6 K tolerance) |
40 °C / 104 °F (±7 K tolerance) |
60 °C / 140 °F (±6 K tolerance) |
50 °C / 122 °F (±7 K tolerance) |
