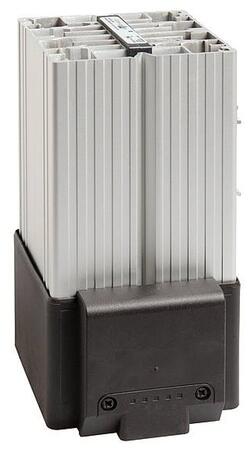

HGL 046 - Kompaktní topné těleso s ventilátorem
Tepelný výkon: 250 nebo 400 W
Kompaktní odporové topné těleso s ventilátorem.
Jednoduchá montáž na DIN lištu.
Rozměr: 85×100×182 (222) mm
Napětí: 120 a 230 V AC, 24 a 48 V DC
Kompaktní odporové topné těleso s ventilátorem.
Jednoduchá montáž na DIN lištu.
Rozměr: 85×100×182 (222) mm
Napětí: 120 a 230 V AC, 24 a 48 V DC
Cena od 2 420 Kč
od 2 928,20 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (7)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu HGL 046 - Kompaktní topné těleso s ventilátorem (7)
Topné těleso s ventilátorem
HGL 046 - 250 W/230 VTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W; Délka: 182 mm
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 04640.0-00
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
2 420 Kč/ks
2 928,20 Kč s DPH
+-
Topné těleso s ventilátorem
HGL 046 - 400 W/230 VTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W; Délka: 222 mm
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x222mm; Hmotnost: 1,4 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 100x85x222mm; Hmotnost: 1,4 Kg; Doporučená pojistka: 4,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 04641.0-00
Záruka: 12 m.
Není skladem
na cestě >10 ks
2 620 Kč/ks
3 170,20 Kč s DPH
+-
Topné těleso s ventilátorem
HGL 046 - 250 W, AC 120 V, ULTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W; Povrchová teplota: +75°C
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Délka: 182 mm
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Délka: 182 mm
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 120 V, 50/60Hz
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topné těleso s ventilátorem
HGL 046 - 250 W/DC 24 VTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W; Délka: 182 mm
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: DC 24 V
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
Topný element: odprový; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Povrchová teplota: +75°C
Tepelný zářič: hliníkový profil; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: DC 24 V
Rozměr: 100x85x182mm; Hmotnost: 1,1 Kg; Doporučená pojistka: 2,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 04640.1-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 360 Kč/ks
4 065,60 Kč s DPH
+-
Topné těleso s ventilátorem
HGL 046 - 250W/230 V; ext. ventilátorTopný element: odporový. Provozní napětí: AC 230 V, 50/60 Hz; Výkon: 250 W
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
OBJ: 04640.0-03
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 685 Kč/ks
3 248,85 Kč s DPH
+-
Topné těleso s ventilátorem
HGL 046 - 400 W/48 VDCTopný element: odporový. Provozní napětí: DC 48 V, Výkon: 400 W;
Výkon ventilátoru: 54m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20
Výkon ventilátoru: 54m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20
OBJ: 04641.2-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 015 Kč/ks
4 858,15 Kč s DPH
+-
Topné těleso s ventilátorem
HGL 046-400W/230 V; ext. ventilátorTopný element: odporový. Provozní napětí: AC 230 V, 50/60 Hz; Výkon: 400 W;
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
Výkon ventilátoru: 45m3/h. Rozměry: 100x85x222 mm; Stupeň krytí: IP20; Ventilátor a topení se regulují zvlášť
OBJ: 04641.0-03
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 705 Kč/ks
3 273,05 Kč s DPH
+-
Popis výrobku
Kompaktní teplovzdušný ventilátor zajišťuje dokonalou ochranu proti kondenzaci. Integrovaný axiální ventilátor zajišťuje rovnoměrnou teplotu v rozváděčové skříni. Bezpečnostní vypínač topného tělesa chrání před přehřátím v případě poruchy ventilátoru.- Kompaktní provedení
- Odporový topný element
- Jednoduchá montáž na DIN lištu
- Dlouhá životnost
- Bezúdržbový provoz
- Bezpečnostní vypínač topného tělesa
Rozšířené informace
Obecné technické údaje
| Topný element | odporové topidlo |
|---|---|
| Bezpečnostní vypínač | k ochraně proti přehřátí v případě selhání ventilátoru |
| Tepelný zářič | eloxovaný hliníkový profil |
| Teplota povrchu | max. 75 °C (400 W) |
| Axiální ventilátor | kuličková ložiska, životnost 50 000 h při 25 °C (77 °F) |
| Volný průtok vzduchu | 45 m3/h (AC 50 Hz) 54 m3/h (AC 60 Hz) 54 m3/h (DC) |
| Životnost | 50.000 h při +25 °C (+77 °F) |
| Připojení | interní svorkovnice pro vodiče 1,5 mm2 s držákem kabelu, utahovací moment 0,8 Nm |
| Kryt svorek | černý plast dle UL94 V-0 |
| Uchycení | příchytka pro 35 mm DIN lištu, EN 60715 |
| Montážní poloha | svislá (výstup vzduchu vzhůru) |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až 158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída ochrany | IP20 / I (zemněním) |
| Obj. číslo | Provozní napětí | Výkon | Doporučená pojistka T |
Délka L | Hmotnost | Schválení |
| 04640.0-00 | AC 230 V, 50/60 Hz | 250 W | 2 A | 182 mm | 1,10 kg | VDE + UL File No. E150057 |
|---|---|---|---|---|---|---|
| 04641.0-00 | AC 230 V, 50/60 Hz | 400 W | 4 A | 222 mm | 1,40 kg | VDE + UL File No. E150057 |
| 04640.9-00 | AC 120 V, 50/60 Hz | 250 W | 4 A | 182 mm | 1,10 kg | VDE + UL File No. E150057 |
| 04641.9-00 | AC 120 V, 50/60 Hz | 400 W | 5 A | 222 mm | 1,40 kg | VDE + UL File No. E150057 |
| 04640.1-00 | DC 24 V | 250 W | 16 A | 182 mm | 1,10 kg | UL File No. E234324 |
| 04640.2-00 | DC 48 V | 250 W | 8 A | 182 mm | 1,10 kg | UL File No. E234324 |
| 04641.2-00 | DC 48 V | 400 W | 12,5 A | 222 mm | 1,40 kg | UL File No. E234324 |
Schéma ventilátoru

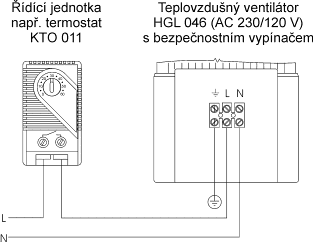

Schéma zapojení s termostatem

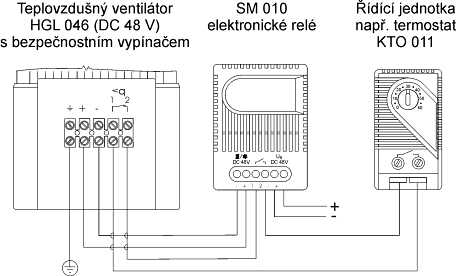

Schéma zapojení při spínání pomocí relé
V případě napájecího napětí 24 a 48 V DC musí být ventilátor spínán přes relé.
Pro tento účel je doporučováno elektronické relé SM 010
