DCR 030 - Topné těleso s ventilátorem pro DC aplikace
Výkonový teplovzdušný ventilátor pro DC aplikace s možností rozšíření o externí senzor.
Rozměr: 166×145×100 mm
Napětí: 24 V, 56 V DC
Varianty k produktu DCR 030 - Topné těleso s ventilátorem pro DC aplikace (6)
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Popis výrobku

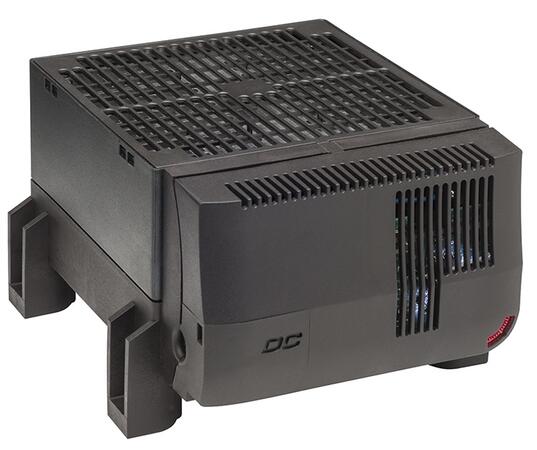

Výkonný teplovzdušný ventilátor určený pro DC aplikace zabraňuje kondenzaci a zajišťuje rovnoměrné rozložení teploty uvnitř skříně s elektrickými či elektronickými komponentami.Teplovzdušný ventilátor je k dodání s pevně integrovaným termostatem nebo s volbou externího senzoru měřící teplotu.
Taktéž je zde varianta teplovzdušného ventilátoru s pevně integrovaným hygrostatem nebo s volbou externího senzoru měřící vlhkost.
Topné těleso s ventilátorem DCR 030 je navrženo pro umístění na spodek skříně, pro montáž na stěnu je určen DCR 130. Plastové provedení krytu poskytuje dvojitou izolační ochranu a zabraňuje přímému doteku.
- Určeno pro DC aplikace
- Dvojitá izolace
- Měření teploty nebo vlhkosti
- Volba mezi interním nebo externím senzorem
Rozšířené informace
Obecné technické údaje
Topný element | vysoce výkonná topná patrona |
---|---|
Bezpečnostní vypínač |
automatická regulace s druhotnou funkcí jednorázové pojistky proti přehřátí topného elementu v případě selhání ventilátoru |
Tepelný zářič | lisovaný hliníkový profil |
Axiální ventilátor |
s kuličkovým ložiskem a průtokem vzduchu 160 m3/h |
Kryt | černý plast dle UL94 V-0 |
Připojení | 2-pólové pružinové svorky pro vodiče1 1,5 mm2 (AWG 16) max. 2,5 mm2 (AWG 12) |
Uchycení | na panel - šrouby M5 s utahovacím momentem max. 2 Nm |
Montážní poloha | vodorovná (výstupem vzduchu vzhůru) |
Provozní teplota | -20 až +75 °C (-4 až +167 °F) |
Skladovací teplota | -40 až +80 °C (-40 až +176 °F) |
Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
Rozměry | 166×145×100 mm |
Hmotnost | cca. 1,30 kg |
Stupeň krytí/třída ochrany | IP20 / II (zemněním) |
Schválení | UL File No. E234324, VDE, EAC |
- 1 při propojení s lanovými vodiči je třeba použít konektory kabelů - změnu parametrů (výkon, rozsah nastavení) na dotaz - napájecí napětí na 48 V DC na dotaz |
Obj. číslo | Provedení | Napájení | Tepelný výkon |
Doporučená T pojistka |
Rozsah nastavení3 |
03092.1-12 | Termostat s interním senzorem | DC 24 V | 200 W | 25.0 A | -20 až +40 °C |
---|---|---|---|---|---|
03092.1-13 | Termostat s konektorem pro externí senzor2 | DC 24 V | 200 W | 25.0 A | -20 až +40 °C |
03097.3-12 | Termostat s interním senzorem | DC 56 V | 800 W | 25.0 A | -20 až +40 °C |
03097.3-13 | Termostat s konektorem pro externí senzor2 | DC 56 V | 800 W | 25.0 A | -20 až +40 °C |
03092.1-03 | Hygrostat s konektorem pro externí senzor2 | DC 24 V | 200 W | 25.0 A | 40 až +90 % RV |
03095.3-03 | Hygrostat s konektorem pro externí senzor2 | DC 56 V | 600 W | 25.0 A | 40 až +90 % RV |
- 2 externí senzor se objednává zvlášť, není součástí dodávky DCR 030 |
Objednací číslo externího senzoru |
Délka |
267071 | 1 m |
---|---|
267072 | 2 m |
267126 | 3 m |

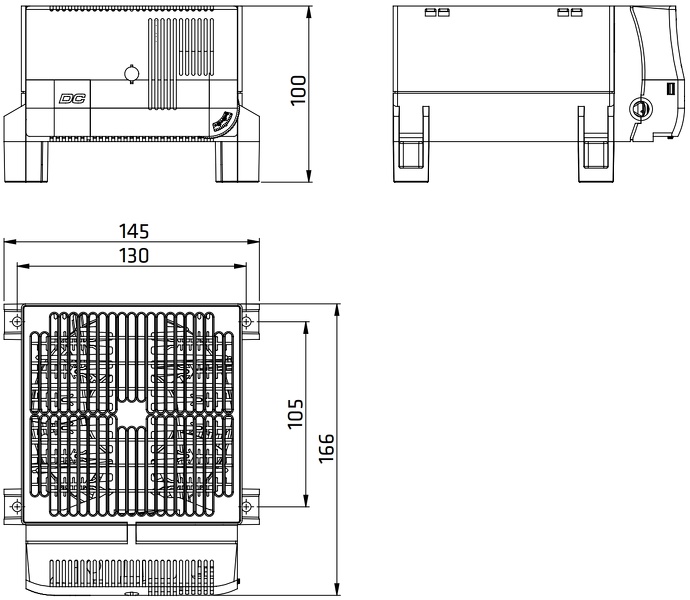

Rozměrové schéma DCR 030
Rozměry externího senzoru
Schéma zapojení teplovzdušného ventilátoru DCR 030
