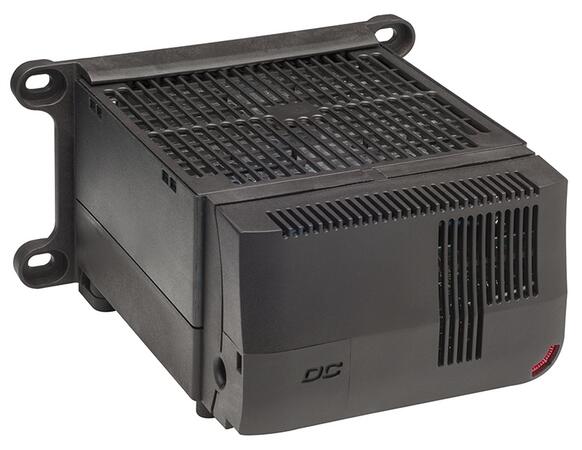

DCR 130 - Topné těleso s ventilátorem pro DC aplikace
Tepelný výkon: 200, 600 a 800 W
Výkonový teplovzdušný ventilátor pro DC aplikace s možností rozšíření o externí senzor.
Rozměr: 166×145×100 mm
Napětí: 24 V, 56 V DC
Výkonový teplovzdušný ventilátor pro DC aplikace s možností rozšíření o externí senzor.
Rozměr: 166×145×100 mm
Napětí: 24 V, 56 V DC
Cena od 5 500 Kč
od 6 655 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu DCR 130 - Topné těleso s ventilátorem pro DC aplikace (6)
Polovodičové topné těleso
DCR 130 - 200 W, 24 V DC, interní senzorTopný výkon: 200 W; Napájecí napětí: 24 V DC; s interním senzorem
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN;
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 13092.1-12
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 500 Kč/ks
6 655 Kč s DPH
+-
Polovodičové topné těleso
DCR 130 - 200 W, 24 V DC, s konektorem pro senzorTopný výkon: 200 W; Napájecí napětí: 24 V DC; s konektroem pro externí senzor
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 13092.1-13
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 500 Kč/ks
6 655 Kč s DPH
+-
Polovodičové topné těleso
DCR 130 - 800 W, 56 V DC, interní senzorTopný výkon: 800 W; Napájecí napětí: 56 V DC; s interním senzorem
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 13097.3-12
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 630 Kč/ks
6 812,30 Kč s DPH
+-
Polovodičové topné těleso
DCR 130 - 800 W, 56 V DC, s konektorem pro senzorTopný výkon: 800 W; Napájecí napětí: 56 V DC; s konektroem pro externí senzor
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah termostatu: -20 až +40 °C; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 13097.3-13
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 630 Kč/ks
6 812,30 Kč s DPH
+-
Polovodičové topné těleso
DCR 130 - 200 W, 24 V DC, s konektorem pro senzorTopný výkon: 200 W; Napájecí napětí: 24 V DC; s konektroem pro externí senzor
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 13092.1-03
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 500 Kč/ks
6 655 Kč s DPH
+-
Polovodičové topné těleso
DCR 130 - 600 W, 56 V DC, s konektorem pro senzorTopný výkon: 600 W; Napájecí napětí: 56 V DC; s konektroem pro externí senzor
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
Rozsah hygrostatu: 40 až +90 % RV; Uchycení: šrouby M5 nebo DIN
Doporučená T-pojistka: 25 A; Topný element: odporový
Průtok vzduchu: 160 m3/h; Rozměry: 166x140x100 mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Schválení: UL File No. E234324, VDE, EAC.
OBJ: 13095.3-03
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 630 Kč/ks
6 812,30 Kč s DPH
+-
Popis výrobku
Výkonný teplovzdušný ventilátor určený pro DC aplikace zabraňuje kondenzaci a zajišťuje rovnoměrné rozložení teploty uvnitř skříně s elektrickými či elektronickými komponentami.Teplovzdušný ventilátor je k dodání s pevně integrovaným termostatem nebo s volbou externího senzoru měřící teplotu.
Taktéž je zde varianta teplovzdušného ventilátoru s pevně integrovaným hygrostatem nebo s volbou externího senzoru měřící vlhkost.
Topné těleso s ventilátorem DCR 130 je navrženo pro umístění na stěnu ve spodní části skříně, pro montáž na spodek skříně je určeno topné těleso DCR 030. Plastové provedení krytu poskytuje dvojitou izolační ochranu a zabraňuje přímému doteku.
- Určeno pro DC aplikace
- Dvojitá izolace
- Měření teploty nebo vlhkosti
- Volba mezi interním nebo externím senzorem
Rozšířené informace
Obecné technické údaje
| Topný element | vysoce výkonná topná patrona |
|---|---|
| Bezpečnostní vypínač |
automatická regulace s druhotnou funkcí jednorázové pojistky proti přehřátí topného elementu v případě selhání ventilátoru |
| Tepelný zářič | lisovaný hliníkový profil |
| Axiální ventilátor |
s kuličkovým ložiskem a průtokem vzduchu 160 m3/h |
| Kryt | černý plast dle UL94 V-0 |
| Připojení | 2-pólové pružinové svorky pro vodiče1 1,5 mm2 (AWG 16) max. 2,5 mm2 (AWG 12) |
| Uchycení | lištou DIN nebo na panel šrouby M6 s utahovacím momentem max. 2 Nm |
| Montážní poloha | vodorovná (výstupem vzduchu vzhůru) |
| Provozní teplota | -20 až +75 °C (-4 až +167 °F) |
| Skladovací teplota | -40 až +80 °C (-40 až +176 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Rozměry | 179×168×99 mm |
| Hmotnost | cca. 1,30 kg |
| Stupeň krytí/třída ochrany | IP20 / II (zemněním) |
| Schválení | UL File No. E234324, VDE, EAC |
| - 1 při propojení s lanovými vodiči je třeba použít konektory kabelů - změnu parametrů (výkon, rozsah nastavení) na dotaz - napájecí napětí na 48 V DC na dotaz |
|
| Obj. číslo | Provedení | Napájení | Tepelný výkon |
Doporučená T pojistka |
Rozsah nastavení3 |
| 13092.1-12 | Termostat s interním senzorem | DC 24 V | 200 W | 25.0 A | -20 až +40 °C |
|---|---|---|---|---|---|
| 13092.1-13 | Termostat s konektorem pro externí senzor2 | DC 24 V | 200 W | 25.0 A | -20 až +40 °C |
| 13097.3-12 | Termostat s interním senzorem | DC 56 V | 800 W | 25.0 A | -20 až +40 °C |
| 13097.3-13 | Termostat s konektorem pro externí senzor2 | DC 56 V | 800 W | 25.0 A | -20 až +40 °C |
| 13092.1-03 | Hygrostat s konektorem pro externí senzor2 | DC 24 V | 200 W | 25.0 A | 40 až +90 % RV |
| 13095.3-03 | Hygrostat s konektorem pro externí senzor2 | DC 56 V | 600 W | 25.0 A | 40 až +90 % RV |
|
- 2 externí senzor se objednává zvlášť, není součástí dodávky DCR 130 |
|||||
| Objednací číslo externího senzoru |
Délka |
| 267071 | 1 m |
|---|---|
| 267072 | 2 m |
| 267126 | 3 m |

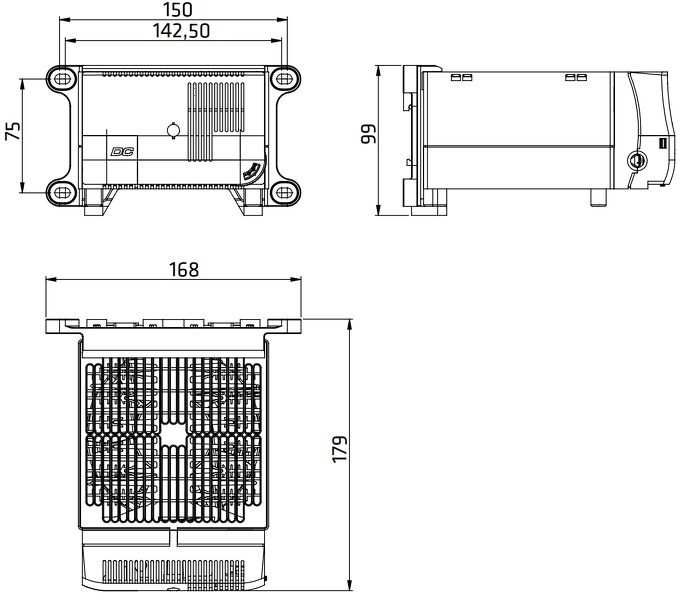

Rozměrové schéma DCR 130
Rozměry externího senzoru

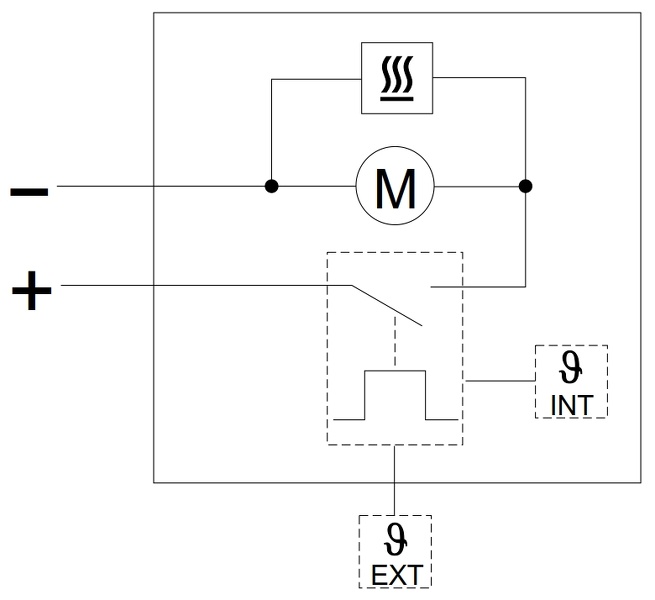

Schéma zapojení teplovzdušného ventilátoru DCR 130
