CSS 014 - Chytrý senzor teploty a vlhkosti, 4 - 20 mA

Varianty k produktu CSS 014 - Chytrý senzor teploty a vlhkosti, 4 - 20 mA (1)

Napájení: 24 V DC (12 - 30 V DC); Výstup: 4 - 20 mA; Počet výstupů: 2;
Max.spotřeba: 1,8 W (typicky 0,4 W); Montáž: na DIN lištu, EN 60715 a šrouby M5;
Rozsah měření teploty: -40 °C do +60 °C (-40 °F do +140 °F) ± 1 K;
Rozsah měření vlhkosti: 0 do 100 % RV ± 4 % RV; Elektrická ochrana: Otočení polarity, zkrat, přepětí;
Rozměry: 140x40x38 mm; Hmotnost: 50 g; Kryt: plast podle UL94 V-0;
Stupeň krytí: IP20; Schválení: VDE, UL File No. E500143 (dle IEC 61010-1/DIN EN 61010-1)
Popis výrobku
Kompaktní inteligentní senzor CSS 014 dokáže změřit hodnoty teploty a vlhkosti a změřené veličiny konvertuje do standardizovaného analogového signálu 4 - 20 mA.Zkonvertované hodnoty signálu mohou být dále zpracovány nebo dalším procesem řízeny či monitorovány například jednotkou PLC. Malý senzor je vhodný pro použití v nejrůznějších aplikacích a může být použit i v náročných podmínkách prostředí, jako jsou povětrnostní podmíky.

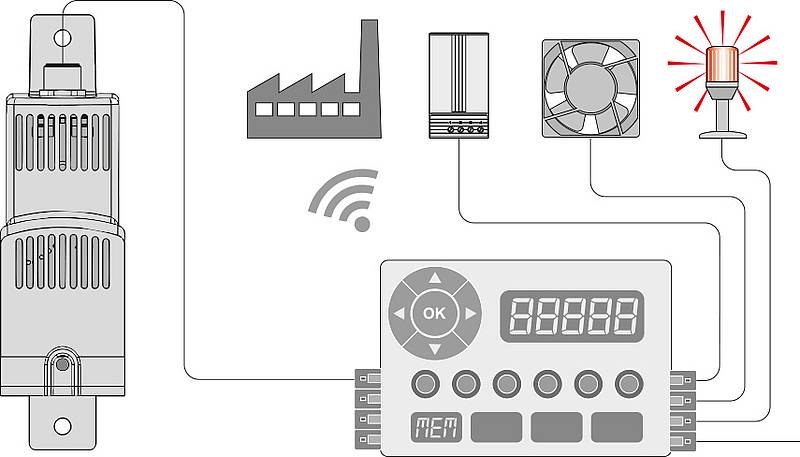

Příklad zapojení
![]() |
|
Rozšířené informace
Obecné technické údaje
Měřené signály - analog (4-20 mA) |
Teplota, vlhkost |
---|---|
Max. reakční doba | 3 min. |
Zatížení (výstup) | ≤ 500 Ω (jen pro 4-20 mA) |
Max. příkon | 1,8 W (běžně 0,4 W) |
Max. proud | AC 16A po dobu 10sec. |
Připojení | M12 kulatý konektor, IEC 61076-2-101 4 pinový, A kódováný, stíněný |
Elektrická ochrana | Otočení polarity, zkrat, přepětí |
Uchycení | příchytka pro 35 mm DIN lištu, EN 60715 a šrouby M5 |
Kryt | plast dle UL94 V-0, světle šedý |
Rozměry | 140x40x38 mm |
Hmotnost | cca. 50 g |
Montážní poloha | svislá (připojení nahoře) |
Provozní / skladovací teplota | -40 °C do +70 °C (-40 °F do +158 °F) / -40 °C do +85 °C (-40 °F do +185 °F) |
Provozní / skladovací vlhkost | max. 90% RV (nekondenzující) |
Stupeň krytí1 / Třída ochrany | IP20 / III (SELV) |
Schválení | VDE a UL File No. E500143 (dle IEC 61010-1 / DIN EN 61010-1) |
Poznámka | Jiné požadavky na rozhraní nebo měřící rozsah na poptání. Pro správné měření teploty a/nebo vlhkosti musí být zapojeny všechny piny. |
1 Deska plošných spojů (PCB) je na obou stranách opatřena certifikovaným ochranným lakem, aby byla chráněna proti korozi a ke zlepšení spolehlivosti přenosu. |
Technické a objednací údaje
Objednací číslo |
Výstup | Napájecí napětí | Max. spotřeba energie |
Teplota měřící rozsah |
Vlhkost měřící rozsah2 |
01420.2-00 | 4 - 20 mA (analogový) | DC 24 V (12 - 30 V DC) | 1,8 W (typicky 0,4 W) |
-40 °C do +60 °C (-40 °F do +140 °F) ± 1 K |
0 do 100 % RV ± 4% |
---|---|---|---|---|---|
2 mimo toleranci od 20 do 80 % RV (vyžádejte si diagram mimo tento toleranční rozsah) | |||||
V sekci "Ke stažení" si lze stáhnout IODD a doprovodné soubory. Poté importujte soubor IODD do Vašeho ovládacího softwaru. |

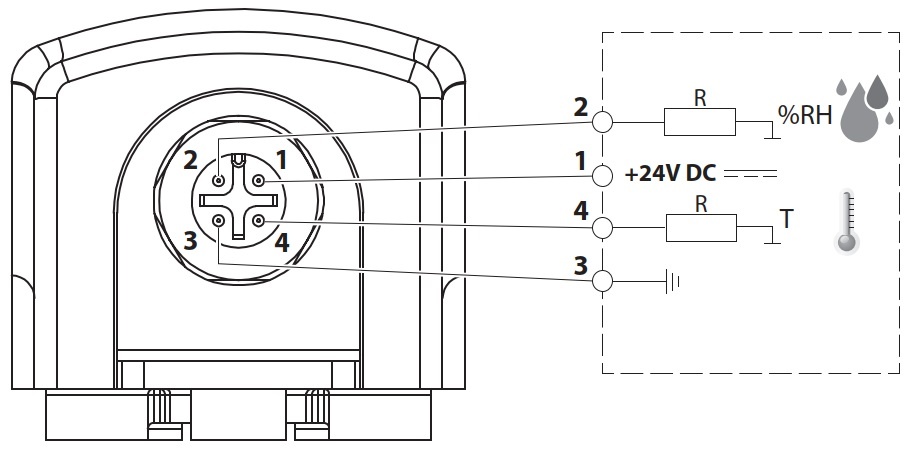

Připojení - rozložení pinů
Pro správné měření teploty a/nebo vlhkosti musí být zapojeny všechny piny.

Zapojení pinů pro CSS 014 s výstupem 4 - 20 mA

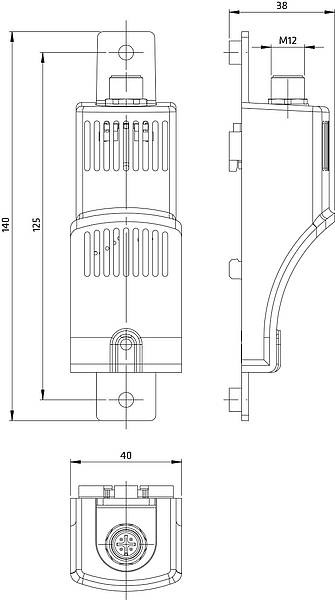

Rozměry
