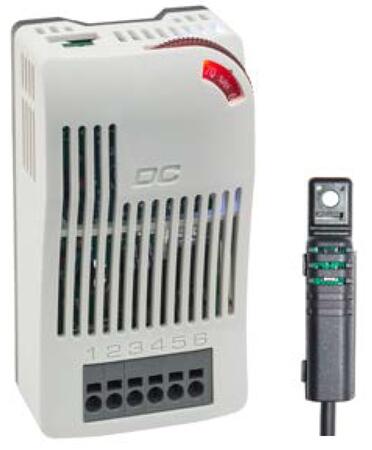

DCF 010 - Elektronický hygrostat pro DC aplikace

Nastavitelný elektronický hygrostat s externím senzorem je určen pro regulaci teploty a relativní vlhkosti topných těles popřípadě ventilátorů s DC napájením.
Cena 3 520 Kč
4 259,20 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu DCF 010 - Elektronický hygrostat pro DC aplikace (3)

DCF 010, 15 A, 40-90 % RH; 20-56 V DC Elektronický termo-hygrostat
Elektronický termo-hygrostat
DCF 010, 15 A, 40-90 % RH; 20-56 V DC
Elektronický nastavitelný hygrostat; Provozní napětí: DC 20-56 V
Maximální spínaný proud: 15 A; Rozsah nastavení vlhkosti: 40 ... 90% RV;
Provozní teplota: -30 až +50 °C; Hystereze spínání: Teplota - 3K (tolerance +-1K)
Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu; Hmotnost: 120g
Rozměry: 93x53x44 mm; Stupeň krytí: IP20; Schválení: UL File no. E164102, VDE, EAC
OBJ: 01012.0-20
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 520 Kč/ks
4 259,20 Kč s DPH
Porovnání
+-
Košík
DCF 010, 13 A, 40-90 % RH; 20-56 V DC Elektronický termo-hygrostat
Elektronický termo-hygrostat
DCF 010, 13 A, 40-90 % RH; 20-56 V DC
Elektronický nastavitelný hygrostat; Provozní napětí: DC 20-56 V
Maximální spínaný proud: 13 A; Rozsah nastavení vlhkosti: 40 ... 90% RV;
Provozní teplota: -30 až +50 °C; Hystereze spínání: Teplota - 3K (tolerance +-1K)
Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu; Hmotnost: 120g
Rozměry: 93x53x44 mm; Stupeň krytí: IP20; Schválení: UL File no. E164102, VDE, EAC
OBJ: 01012.0-21
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 520 Kč/ks
4 259,20 Kč s DPH
Porovnání
+-
Košík
DCF 010, 11 A, 40-90 % RH; 20-56 V DC Elektronický termo-hygrostat
Elektronický termo-hygrostat
DCF 010, 11 A, 40-90 % RH; 20-56 V DC
Elektronický nastavitelný hygrostat; Provozní napětí: DC 20-56 V
Maximální spínaný proud: 11 A; Rozsah nastavení vlhkosti: 40 ... 90% RV;
Provozní teplota: -30 až +50 °C; Hystereze spínání: Teplota - 3K (tolerance +-1K)
Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu; Hmotnost: 120g
Rozměry: 93x53x44 mm; Stupeň krytí: IP20; Schválení: UL File no. E164102, VDE, EAC
OBJ: 01012.0-22
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 520 Kč/ks
4 259,20 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Elektronický hygrostat s  externím senzorem je určen pro monitorování teploty a relativní vlhkosti v uzavřených zařízeních s elektrickými a elektronickými komponentami. Při překročení nastavených hodnot vlhkosti nebo teploty spíná topné těleso (nebo případně ventilátor) k zamezení tvoření kondenzace vlhkosti

Externí senzor může být umístěn v jakékoliv části skříně, kde je potřeba řídit vlhkost. Kromě měření vlhkosti poskytuje taktéž měření teploty, kde kontakty termostatu zapůsobí snížení teploty pod +5 °C.

  • Externí senzor pro snímání teploty a vlhkosti
  • Použitelný pro DC aplikace
  • Nastavitelná relativní vlhkost 40 -90%RV
  • Optická indikace sepnutí relé u teploty i vlhkosti (LED)
  • Vysoký spínaný výkon
  • Jednoduchá montáž, uchycení na DIN lištu
  • Jednoduché ovládání
  • Nízká hysterze

Rozšířené informace

Rozměrové schéma hygrostatu

Schéma hygrostatu DCF 010

Rozměrové schéma externího senzoru

Rozměry externího senzoru

Schéma zapojení

Schéma zapojení DCF 010

Příklad zapojení

Příklad zapojení DCF 010

Technické údaje

Hystereze spínání (vlhkosti) 4 % RV (± 1 % tolerance) při +25 °C (+77 °F), 50 % RV
Hystereze spínání (teploty) 3 K (± 1 K tolerance) při +25 °C (+77 °F), 50 % RV
Reakční doba cca. 5 s
Externí senzor délka 2 m s vsuvnou koncovkou (zahrnuta v dodávce)
Typ kontaktu elektronický kontakt NO (MOSFET)
Životnost > 100 000 cyklů
Napájecí napětí 20 V až 56 V DC
Optická indikace LED
Připojení 6-pólová svorkovnice: lankový vodič1 1,5 mm2 (AWG 16);
max. 2,5 mm2 (AWG 12)
Uchycení příchytka pro 35 mm DIN lištu, EN 60175
Kryt šedý plast dle UL94 V-0
Rozměry 93×53×44 mm
Hmotnost cca. 120 g (včetně externího senzoru)
Montážní poloha vertikální
Skladovací teplota -40 až +80 °C (-40 až +176 °F)
Skladovací/Provozní vlhkost max. 90% RV (nekondenzující)
Stupeň krytí IP20
Schválení UL File no. E164102, VDE, EAC
1 při propojení s lanovými vodiči je třeba použít konektory kabelů
Objednací číslo Max. vypínací
proud
Provozní teplota Rozsah nastavení
vlhkosti
Pevně nastavená
teplota
01012.0-20 DC 15 A -30 až +40 °C (-22 až +104 °F) 40 ... 90 % RV +5 °C (+41 °F)
01012.0-21 DC 13 A -30 až +50 °C (-22 až +122 °F) 40 ... 90 % RV +5 °C (+41 °F)
01012.0-22 DC 11 A -30 až +60 °C (-22 až +140 °F) 40 ... 90 % RV +5 °C (+41 °F)
