STEGOFIX PLUS - Úchyt pro komponenty na lištu DIN

Samostatný úchyt slouží pro uchycení komponetů, které vyžadují montáž na 35 mm lištu DIN. Uchycení šrouby, magnetem nebo vysoce přílnavou samolepící páskou.

Cena od 207 Kč
od 250,47 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu STEGOFIX PLUS - Úchyt pro komponenty na lištu DIN (3)

SFP 095 - STEGOFix Plus, šrouby Úchyt pro komponenty na lištu DIN
Úchyt pro komponenty na lištu DIN
SFP 095 - STEGOFix Plus, šrouby
Držící síla: - N, Materiál: plast dle UL94 V-0, Rozměry: 71x40x15 mm;
Rozteč šroubů: 25 mm, průměr 5,5 mm; Balení: 5 kusů;
Hmotnost: 65 g (13 g/kus); Schválení: EAC.
OBJ: 09550.0-05
Záruka: 12 m.
Není skladem
Prověříme pro Vás
207 Kč/ks
250,47 Kč s DPH
Porovnání
+-
Košík
Úchyt komponent na DIN lištu STEGOFIX PLUS - samolepící páska
Úchyt pro komponenty na lištu DIN
SFP 095 - STEGOFix Plus, samolepící páska
Držící síla: 75 N, Materiál: plast dle UL94 V-0, Rozměry: 71x40x15 mm;
Plocha lepící pásky 65x25 mm; Balení: 5 kusů;
Hmotnost: 70 g (14 g/kus); Schválení: EAC.
OBJ: 09550.1-05
Záruka: 12 m.
Není skladem
Prověříme pro Vás
344 Kč/ks
416,24 Kč s DPH
Porovnání
+-
Košík
Úchyt komponent na DIN lištu STEGOFIX PLUS - magnet
Úchyt pro komponenty na lištu DIN
SFP 095 - STEGOFix Plus, magnet
Držící síla: 30 N, Materiál: plast dle UL94 V-0, Rozměry: 71x40x15 mm;
2x pogumované magnety z neodymu; Balení: 5 kusů;
Hmotnost: 145 g (29 g/kus); Schválení: EAC.
OBJ: 09550.2-05
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 260 Kč/ks
1 524,60 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Samostatný úchyt STEGOFIX PLUS slouží pro uchycení komponetů, které vyžadují montáž na 35 mm lištu DIN. Vodný je zejména tam, kde jsou těsné prostory pro instalaci lišty DIN nebo pro dodatečnou instalaci kompentů či příslušenství, kde chybí lišta DIN.

Na úchyt je možné připojit komponenty s maximální šířkou 66 mm. Instalace úchytu je možná ve třech variantách:
- šrouby s roztečí 25 mm
- pogumovanými magnety z nedodymu
- vysoce přílnavou samolepící páskou

  • Kompaktní provedení
  • Rychlá a snadná instalace
  • Udrží všechny komponenty STEGO
Příklad použití STEGOFIX PLUS

Rozšířené informace

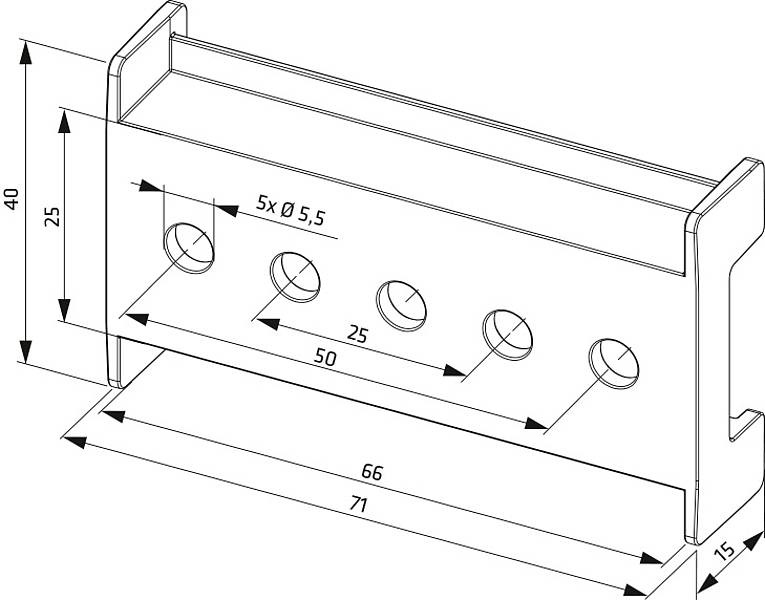

Rozměr úchytu SFP 095

Rozměr STEGOFIX PLUS

Technické údaje

Aplikace komponenty s nutností uchycení na 35 mm lištu DIN
dle EN 60715, s maximální šířkou 66 mm
Uchycení úchytu
• šrouby např. zářeznými šrouby (vruty) dle DIN 7981 (ISO 7049), ø 5,5 mm
• samolepící páskou vysoce přílnavá samolepící páska s plochou 65 x 25 mm
• magnetem 2x pogumované magnety z neodymu
Materiál černý plast dle UL94 V-O
Rozměry 71 x 40 x 15 mm
Provozní teplota -35 až +75 °C (-31 až +167 °F)
Skladovací teplota
(samolepící páska)
optimální skladovací teplota pro samolepící pásku
je cca. 20 °C (+68 °F) při 50 % RV (relativní vlhkosti)
Schválení EAC
Objednací číslo Uchycení úchytu Max. držící síla1 Balení Váha
09550.0-05 šrouby - 5 kusů 65 g (13 g / 1 kus)
09550.1-05 samolepící páskou 75 N 5 kusů 70 g (14 g / 1 kus)
09550.2-05 pogumovanými magnety 30 N 5 kusů 145 g (29 g / 1 kus)

1 Při pokojové teplotě, závislé na podmínkách použití (např. stav plochy, velikost komponent) - udržitelná síla se tím může lišit od tabulkových hodnot

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
