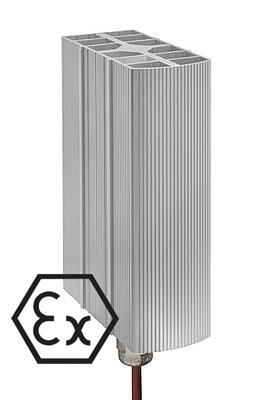

CREx 020 - Topení do prostředí s nebezpečím výbuchu - T4
Tepelný výkon: 50, 100, 150, 200 W
Výbušné prostředí:
- důlní plyny Ex db I Mb
- plyny Ex db IIC T4 Gb
- prach Ex tb IIIC T135°C Db IP66
Napětí: 230 V a 120 V AC
Cena od 3 280 Kč
od 3 968,80 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (12)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu CREx 020 - Topení do prostředí s nebezpečím výbuchu - T4 (12)
Topné těleso Ex
CREx 020 - 50 W, AC 230V, DIN, T4Topný výkon: 50 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
OBJ: 02041.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 280 Kč/ks
3 968,80 Kč s DPH
+-
Topné těleso Ex
CREx 020 - 50 W, AC 230V, šrouby, T4Topný výkon: 50 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 150 mm; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
OBJ: 02041.0-10
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 400 Kč/ks
4 114 Kč s DPH
+-
Topné těleso Ex
CREx 020 - 100 W, AC 230V, DIN, T4Topný výkon: 100 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
OBJ: 02042.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 065 Kč/ks
4 918,65 Kč s DPH
+-
Topné těleso Ex
CREx 020 - 100 W, AC 230V, šrouby, T4Topný výkon: 100 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 225 mm; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
OBJ: 02042.0-10
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 175 Kč/ks
5 051,75 Kč s DPH
+-
Topné těleso Ex
CREx 020 - 150 W, AC 230V, šrouby, T4Topný výkon: 150 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 275 mm; Rozměry: 160 x 80 x 220 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
OBJ: 02043.0-10
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 445 Kč/ks
6 588,45 Kč s DPH
+-
Topné těleso Ex
CREx 020 - 200 W, AC 230V, šrouby, T4Topný výkon: 200 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 350 mm; Rozměry: 160 x 80 x 300 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
OBJ: 02044.0-10
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 580 Kč/ks
6 751,80 Kč s DPH
+-
Topné těleso Ex
CREx 020 - 50 W, AC 120V, DIN, T4Topný výkon: 50 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné těleso Ex
CREx 020 - 50 W, AC 120V, šrouby, T4Topný výkon: 50 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 150 mm; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné těleso Ex
CREx 020 - 100 W, AC 120V, DIN, T4Topný výkon: 100 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné těleso Ex
CREx 020 - 100 W, AC 120V, šrouby, T4Topný výkon: 100 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 225 mm; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné těleso Ex
CREx 020 - 150 W, AC 120V, šrouby, T4Topný výkon: 150 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 275 mm; Rozměry: 160 x 80 x 220 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 3,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 3,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné těleso Ex
CREx 020 - 200 W, AC 120V, šrouby, T4Topný výkon: 200 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 350 mm; Rozměry: 160 x 80 x 300 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 4,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 4,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Popis výrobku
Kompaktní konvekční topné těleso pro použití v prostředí s rizikem výbuchu jako ochrana před kondenzací, teplotními výkyvy a mrazem.
- Velký konvekční povrch
- Bezúdržbový provoz
- Jednoduchá montáž na DIN lištu nebo pomocí šroubů
- Hned k použití
- Připojení kabelem
Rozšířené informace
Obecné technické údaje
| Teplotní třída | T4 |
|---|---|
| Stupeň krytí Ex II 2 GD Plyny Prachové částice Důlní plyny |
Ex db IIC T5 Gb Ex tb IIIC T100°C Db IP66 I M2 Ex db I Mb |
| Teplota okolí | -60 až +50 °C (-76 až +122 °F) |
| Teplota povrchu | max. +135 °C (+275 °F) |
| Topný element | výkonná odporová patrona |
| Tepelný zářič | hliníkový profil |
| Připojení | Silikonový kabel (halogen-free) HF 3×0,75 mm2, délka 1 m |
| Připojení PE | 0,75 až 2,5 mm2 |
| Uchycení | - příchytka pro DIN lištu 35 mm, EN 60715 pro topná tělesa o rozměrech 80 x 48 mm a 120 x 60 mm - uchycení 2 příchytkami se šrouby pro všechny velikosti |
| Montážní poloha | svislá (výstupem vzduchu vzhůru, přívod napájení dole) |
| Skladovací teplota | -60 až +85°C (-76 až +185°F) |
| Provozní / Skladovací vlhkost | max. 90% relativní vlhkosti (nekondenzační) |
| Stupň krytí / Třída ochrany | IP66 / I (zemněním) |
| Schválení | EPS 16 ATEX 1 109 X IECEx EPS 16.0048X IN METRO DNV 18.0010 X EAC ТС RU С-FR.ГБ08.В.02639 |
Technické a objednací údaje
| Obj. číslo na lištu DIN |
Obj. číslo na panel |
Rozteč otvorů X |
Tepelný výkon |
Napájení | T-pojistka | Rozměry (D x W x H) |
Hmotnost |
| 02041.0-00 | 02041.0-10 | 150 mm | 50 W | AC 230 V | 0,5 A | 80 x 48 x 110 mm | 0,7 Kg |
|---|---|---|---|---|---|---|---|
| 02041.9-00 | 02041.9-10 | 150 mm | 50 W | AC 120 V | 1,0 A | 80 x 48 x 110 mm | 0,7 Kg |
| 02042.0-00 | 02042.0-10 | 225 mm | 100 W | AC 230 V | 1,0 A | 120 x 60 x 180 mm | 1,4 Kg |
| 02042.9-00 | 02042.9-10 | 225 mm | 100 W | AC 120 V | 2,0 A | 120 x 60 x 180 mm | 1,4 Kg |
| -- | 02043.0-10 | 275 mm | 150 W | AC 230 V | 1,5 A | 160 x 80 x 220 mm | 2,3 Kg |
| -- | 02043.9-10 | 275 mm | 150 W | AC 120 V | 3,0 A | 160 x 80 x 220 mm | 2,3 Kg |
| -- | 02044.0-10 | 350 mm | 200 W | AC 230 V | 2,0 A | 160 x 80 x 300 mm | 2,8 Kg |
| -- | 02044.9-10 | 350 mm | 200 W | AC 120 V | 4,0 A | 160 x 80 x 300 mm | 2,8 Kg |

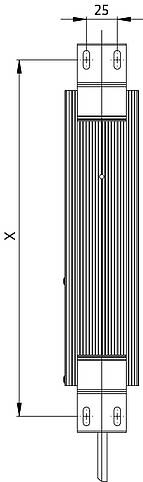

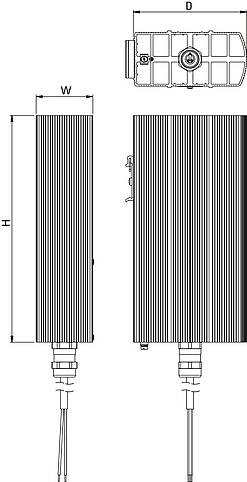

Schéma
Uchycení na listu DIN nebo uchycení šrouby na panel
Související produkty
Varianty: 18
Série CREx 020 (T3)CREx 020 - Topení do prostředí s nebezpečím výbuchu - T3Tepelný výkon: 50, 100, 150, 200, 250 W
Výbušné prostředí:
- důlní plyny Ex db I Mb
- plyny Ex db IIC T3 Gb
- prach Ex tb IIIC T200°C Db IP66
Napětí: 230 V a 120 V AC
Varianty: 6
Série CREx 020 (T5)CREx 020 - Topení do prostředí s nebezpečím výbuchu - T5Tepelný výkon: 50, 100 W
Výbušné prostředí:
- důlní plyny Ex db I Mb
- plyny Ex db IIC T5 Gb
- prach Ex tb IIIC T100°C Db IP66
Napětí: 230 V a 120 V AC
Varianty: 2
Termostat REx 011 (T6)REx 011 - Termostat do prostředí s nebezpečím výbuchuKompaktní, malý mechanický termostat teplotní třídy T6 (85 °C max.) se využívá pro regulaci teploty a monitorování topných těles v prostředí s nebezpečím výbuchu.
Varianty: 3
STEGOFIX PLUSÚchyt pro komponenty na lištu DINSamostatný úchyt slouží pro uchycení komponetů, které vyžadují montáž na 35 mm lištu DIN. Uchycení šrouby, magnetem nebo vysoce přílnavou samolepící páskou.
Mohlo by vás zajímat
Novinky
07.01.2025
Pokud Vás také unavuje stálé hledání optimální svítilny s různým provozním napětím, máme pro Vás řešení – nové svítilny Stego LED 025M. Nejnovější LED svítilny Stego s technologií širokorozsahového napětí...
18.10.2024
Fluke 283 FC doplňuje nejvyšší řadu multimetrů Fluke o model určený zejména pro solární aplikace. Nejvyšší bezpečnostní třída CAT IV / 1000 V, CAT III / 1500 V.
Odborné články
20.12.2024
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
20.12.2024
Značku HIKMICRO (odnož společnosti HIKVISION) již uživatelé znají jako výrobce spolehlivých zařízení pro termální zobrazování. Jejich nabídka pokrývá plnou škálu od základních řad, které cenou konkurují...
