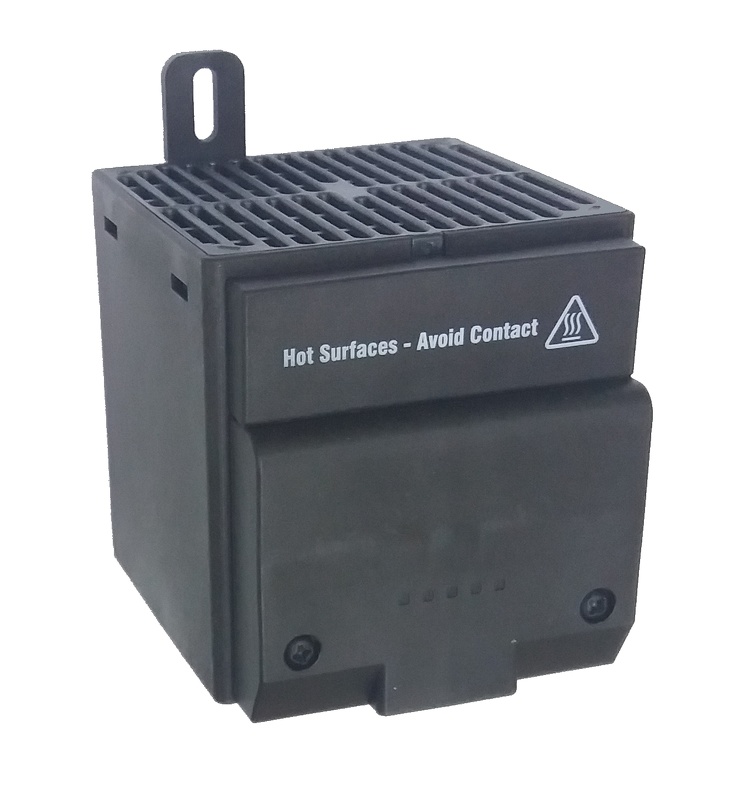

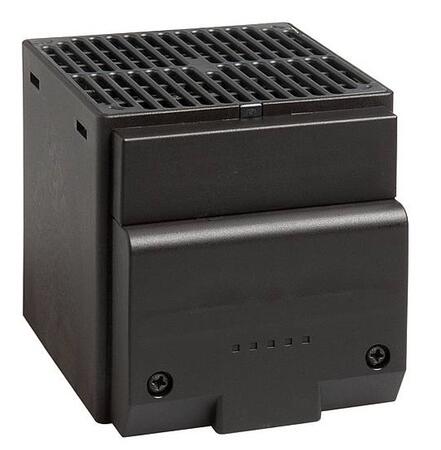

CSL 028 - Polovodičové topné těleso s ventilátorem

Tepelný výkon: 250 a 400 W
Topné těleso s ventilátorem vhodné do uzavřených skříní s nedostatkem prostoru.
Rozměr: 111×85×90 (129) mm
Napětí: 120 V, 230 V AC
Cena od 1 940 Kč
od 2 347,40 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (4)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu CSL 028 - Polovodičové topné těleso s ventilátorem (4)

Filtrace
Skladem
CSL 028 - 250W, DIN lišta Polovodičové topné těleso
Polovodičové topné těleso
CSL 028 - 250W, DIN lišta
Topný výkon: 250 W; Zapínací proud: 9,0 A; Povrchová teplota: +50°C; Topný element: termistor (PTC)
Provozní napětí: AC 230 V, 50/60Hz; Montáž: na DIN lištu; Průtok vzduchu: 45 m3/h
Rozměry: 90x85x113mm; Hmotnost: 0,5 Kg; Stupeň krytí: IP20; Schválení: UL File No. E150057, EAC a VDE.
OBJ: 02811.0-00
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
1 940 Kč/ks
2 347,40 Kč s DPH
Porovnání
+-
Košík
CSL 028 - 400W, DIN lišta Polovodičové topné těleso
Polovodičové topné těleso
CSL 028 - 400W, DIN lišta

Topný výkon: 400 W; Zapínací proud: 15,0 A; Povrchová teplota: +65°C; Topný element: t

OBJ: 02810.0-00
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
2 280 Kč/ks
2 758,80 Kč s DPH
Porovnání
+-
Košík
Topné těleso s ventilátorem - Série CSL 028 na šrouby
Polovodičové topné těleso
CSL 028 - 250W, šrouby
Topný výkon: 250 W; Zapínací proud: 9,0 A; Povrchová teplota: +50°C; Topný element: termistor (PTC)
Provozní napětí: AC 230 V, 50/60Hz; Montáž: na panel; Průtok vzduchu: 45 m3/h
Rozměry: 90x85x111mm; Hmotnost: 0,5 Kg; Stupeň krytí: IP20; Schválení: UL File No. E150057, EAC a VDE.
OBJ: 02811.0-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 115 Kč/ks
2 559,15 Kč s DPH
Porovnání
+-
Košík
Topné těleso s ventilátorem - Série CSL 028 na šrouby
Polovodičové topné těleso
CSL 028 - 400W, šrouby
Topný výkon: 400 W; Zapínací proud: 15,0 A; Povrchová teplota: +65°C; Topný element: termistor (PTC)
Provozní napětí: AC 230 V, 50/60Hz; Montáž: na panel; Průtok vzduchu: 45 m3/h
Rozměry: 90x85x111mm; Hmotnost: 0,5 Kg; Stupeň krytí: IP20; Schválení: UL File No. E150057, EAC a VDE.
OBJ: 02810.0-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 280 Kč/ks
2 758,80 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k CSL 028 - Polovodičové topné těleso s ventilátorem

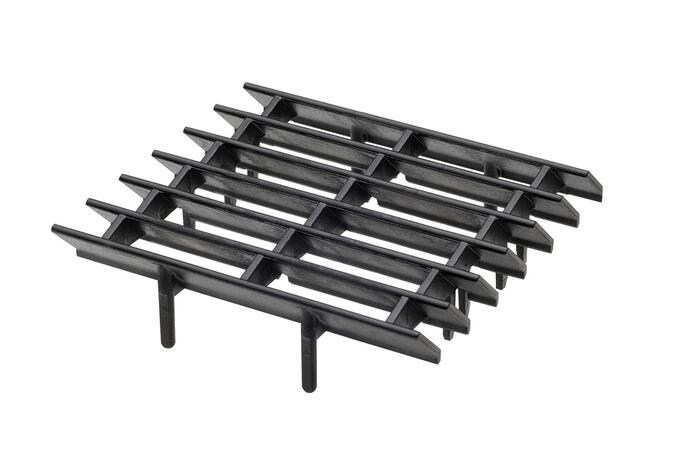

Usměrňovač vzduchu CSL_CSF 028
Příslušenství
CSL/CSF 028 - vzduchový usměrňovač
Příslušenství určeno pro použití k teplovzdušného ventilátoru malého CSL/CSF 028
OBJ: 252017
Záruka: 12 m.
Není skladem
Prověříme pro Vás
119 Kč/ks
143,99 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Topné těleso s ventilátorem zajišťuje ochranu proti tvorbě kondenzace vlhkosti a poskytuje rovnoměrné rozložení teploty v uzavřených zařízeních s elektrickými a elektronickými komponentami. Malá velikost CSL 028 je určena do zařízení s nedostatkem prostoru. Topné těleso je připojeno k napájení pomocí interní svorkovnice. Topné těleso je opatřeno krytem, který brání chrání před dotykem nebezpečných částí.

  • Malé, kompaktní provedení
  • Bezpečné na dotek
  • Tichý provoz
  • Dynamický náběh teploty
  • Montáž na DIN lištu nebo panel
Usměrňovač vzduchu


Příslušenství: Usměrnovač vzduchu

Usměrnovač vzduchu je součástí příslušenství teplovzdušného ventilátoru CSL 028. Je lehce připojitelný na ochrannou mřížku teplovzdušného ventilátoru bez použití nástroje a přesměrovává výstupní teplý vzduch o 45°, což vede k lepšímu rozdělení tepla uvnitř skříně rozvaděče. Teplota nad ochrannou mřížkou se snižuje až o 20 °C (měřeno 100 mm nad ochrannou mřížkou).

Rozšířené informace

Obecné technické údaje

Topný element pozistor PTC s teplotním limitem
Tepelný výkon 250 nebo 400 W při okolní teplotě 20 °C
Spínací proud viz. tabulka
Teplota povrchu při výkonu 250 W - max. 50 °C na krytu;
při výkonu 400 W - max. 65 °C na krytu;
při okolní teplotě 20 °C
Ventilátor Axiální ventilátor s kuličkovým ložiskem,Volný průtok vzduchu: 45 m3/h (při AC 230V); 54m3/h (při AC 120V)
Životnost: 40 000 h při 40 °C
Elektrické připojení 2-pólová šroubová svorka max. 2,5 mm2
Maximální utahovací moment 0,8 Nm
Uchycení Varianta 1: Příchytkou na DIN lištu 35 mm, EN 60715
Varianta 2: Šrouby na panel (Ø 5,3 mm)
Montážní poloha Svislá (výstup vzduchu vzhůru)
Kryt Černý plast dle UL94-0
Hmotnost cca. 0,5 kg
Provozní/Skladovací teplota -45 až +70 °C (-49 až 158 °F)
Provozní/skladovací vlhkost max. 90 % RV (nekondenzující)
Stupeň krytí/Třída ochrany IP20 / II (dvojitá izolace)
Schválení UL File No. E150057 (podle UL499, pro použití uvnitř rozvaděčů v souladu s UL508A); VDE pouze u 230V
Poznámka další napájecí napětí na dotaz
Objednací číslo Provozní napětí Tepelný výkon Spínací proud Doporučená
pojistka T
Rozměry [mm] Uchycení
02811.0-00 AC 230 V, 50/60 Hz 250 W 9 A 6,3 A 90x85x111 DIN příchytkou
02811.0-01 AC 230 V, 50/60 Hz 250 W 9 A 6,3 A 90x85x111 šrouby
02811.9-00 AC 120 V, 50/60 Hz 250 W 6 A 6,3 A 90x85x111 DIN příchytkou
02811.9-01 AC 120 V, 50/60 Hz 250 W 6 A 6,3 A 90x85x111 šrouby
02810.0-00 AC 230 V, 50/60 Hz 400 W  15 A  10 A 90x85x111 DIN příchytkou
02810.0-01 AC 230 V, 50/60 Hz 400 W  15 A  10 A 90x85x111 šrouby
02810.9-00 AC 120 V, 50/60 Hz 400 W   9 A  6,3 A 90x85x111 DIN příchytkou
02810.9-01 AC 120 V, 50/60 Hz 400 W   9 A 6,3 A 90x85x111 šrouby

Usměrňovač vzduchu pro lepší rozvod tepla

Objednací číslo Rozměry 2 Plast Balení Hmotnost
252017 85 x 85 x 12 [mm] podle UL94 V-0, černý 1 kus 35 g
2 Rozměry celého usměrňovače

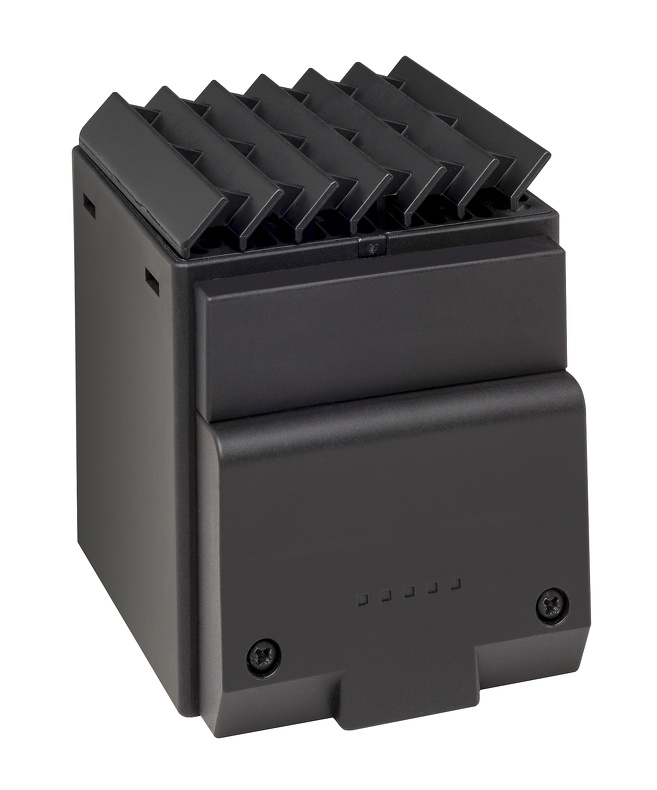

Vzhled topení s usměrňovačem

Vzhled topení s usměrňovačem

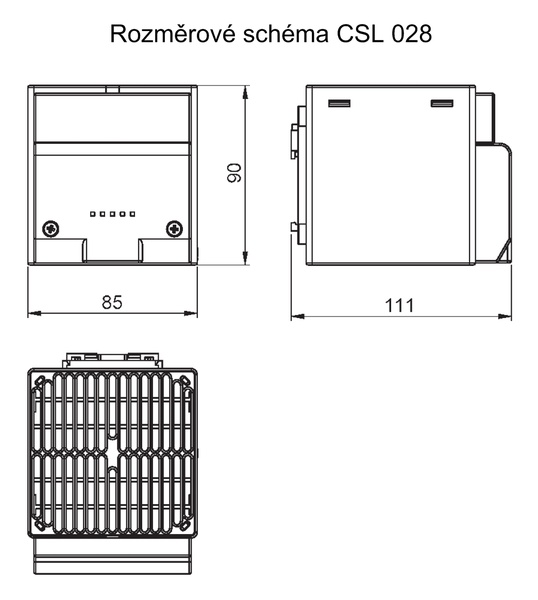

Rozměry topného tělesa CSL 028

Rozměry topného tělesa - CSL 028

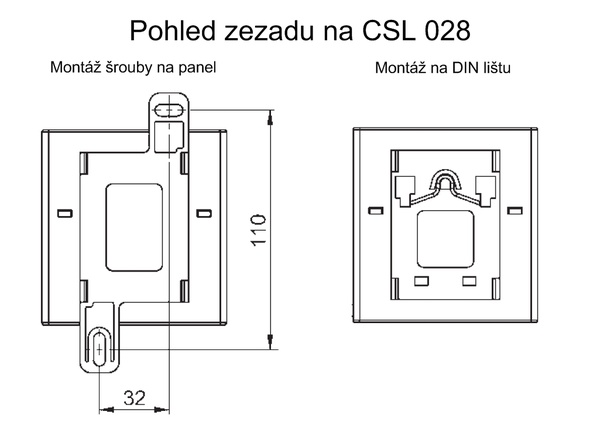

Rozměry topného tělesa CSL 028- zadní strana

Rozměry topného tělesa - CSL 028-zadní strana

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Model CSL028_3D_2D
(ZIP, 236 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Rozměry - CSL 028
(PDF, 345 kB)
Zobrazit ikonaDownload ikona
