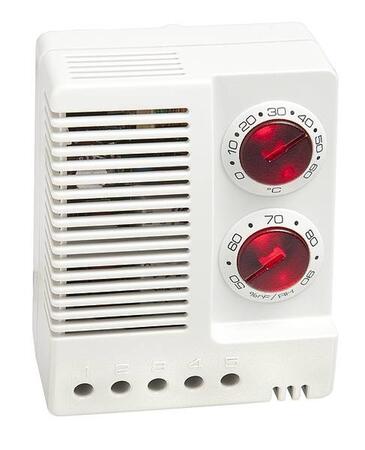

ETF 012 - Elektronický termo-hygrostat
Elektronický termo-hygrostat je určen pro regulaci teploty a relativní vlhkosti nezávisle na sobě. V ovládacích prvcích jsou vestavěné LED diody, které indikují funkci připojeného zařízení.
Cena od 2 420 Kč
od 2 928,20 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (2)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu ETF 012 - Elektronický termo-hygrostat (2)
Elektronický termo-hygrostat
ETF 012, 0-60 °C, 50-90 % RHElektronický nastavitelný termo-hygrostat s přepínacím kontaktem; Provozní napětí: AC 100-240 V, 50/60Hz
Rozsah nastavení teploty: 0 ... +60°C; Rozsah nastavení vlhkosti: 50 ... 90% RV
Hystereze spínání: Teplota - 2K (tolerance +-1K), Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu
Hmotnost: 70g; LED indikace funkce; Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20
Maximální spínaný výkon: AC 240V, 10 (1,6) A, DC 60 V, 0,6A; Max. spínaný proud: AC 30 A po 10 sec.
Schválení: VDE, UL File No. E164102, EAC
Rozsah nastavení teploty: 0 ... +60°C; Rozsah nastavení vlhkosti: 50 ... 90% RV
Hystereze spínání: Teplota - 2K (tolerance +-1K), Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu
Hmotnost: 70g; LED indikace funkce; Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20
Maximální spínaný výkon: AC 240V, 10 (1,6) A, DC 60 V, 0,6A; Max. spínaný proud: AC 30 A po 10 sec.
Schválení: VDE, UL File No. E164102, EAC
OBJ: 01230.0-00
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
2 420 Kč/ks
2 928,20 Kč s DPH
+-
Elektronický termo-hygrostat
ETF 012, 32 až 140°F, 50-90 % RH, 120VACElektronický nastavitelný termo-hygrostat s přepínacím kontaktem; Provozní napětí: AC 100-240 V, 50/60Hz
Rozsah nastavení teploty: +32 ... +140°F; Rozsah nastavení vlhkosti: 50 ... 90% RV
Hystereze spínání: Teplota - 2K (tolerance +-1K), Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu
Hmotnost: 70g; LED indikace funkce; Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20
Maximální spínaný výkon: AC 240V, 10 (1,6) A, DC 60 V, 0,6A; Max. spínaný proud: AC 30 A po 10 sec.
Schválení: VDE, UL File No. E164102, EAC
Rozsah nastavení teploty: +32 ... +140°F; Rozsah nastavení vlhkosti: 50 ... 90% RV
Hystereze spínání: Teplota - 2K (tolerance +-1K), Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu
Hmotnost: 70g; LED indikace funkce; Rozměry: 64,5x42x38 mm; Stupeň krytí: IP20
Maximální spínaný výkon: AC 240V, 10 (1,6) A, DC 60 V, 0,6A; Max. spínaný proud: AC 30 A po 10 sec.
Schválení: VDE, UL File No. E164102, EAC
OBJ: 01230.9-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 710 Kč/ks
3 279,10 Kč s DPH
+-
Popis výrobku
Elektronický termo-hygrostat je určen pro monitorování teploty a relativní vlhkosti v uzavřených zařízeních s elektrickými a elektronickými komponentami. Při překročení nastavených hodnot vlhkosti nebo teploty spíná topné těleso (nebo případně ventilátor) k zamezení tvoření kondenzace vlhkosti.Termostat a hygrostat ovládají relé nezávisle na sobě. LED diody, vestavěné v ovládacích prvcích, indikují funkci připojeného zařízení.
Termo-hygrostat je možné použít kdykoliv na světě díky širokému rozsahu napájecích napětí.
- Široký rozsah napájecích napětí 100-240VAC nebo 24-48VDC
- Nastavitelná teplota 0-60°C a relativní vlhkost 50 -90%RV
- Optická indikace sepnutí relé u teploty i vlhkosti (LED)
- Vysoký spínaný výkon
- Kompaktní malé provedení
- Jednoduchá montáž, uchycení na DIN lištu
- Provozní teplota až do -40°C
Rozšířené informace

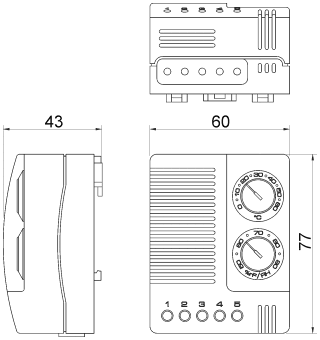

Rozměrové schéma

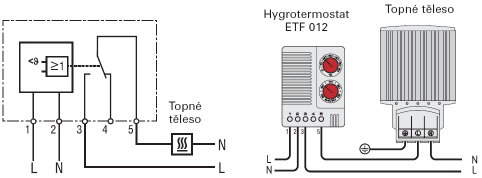

Schéma a příklad zapojení
Technické údaje
| Hystereze spínání (teplota) | 2 K (± 1 K tolerance) při 25 °C/77 °F (50 % relativní vlhkosti) |
|---|---|
| Hystereze spínání (vlhkost) | 4 % relativní vlhkosti (± 1% tolerance) při 25 °C/77 °F (50 % RV) |
| Doba reakce (vlhkost) | přibližně 5 sec. |
| Typ kontaktu | přepínací kontakt (relé) |
| Životnost | VDE: NO/NC >15 000 cyklů UL: NO/NC >30 000 cyklů |
| Maximální spínaný výkon (výstup relé) | 240 VAC, 10 (1,6) A 60VDC, 0,6A (není schváleno UL) |
| Maximální spínací proud | AC 30A po dobu 10 vteřin |
| Indikátor provozního stavu | LED |
| Připojení | pětipólová svorkovnice, utahovací moment 0,5 Nm pevný vodič (drát) 2,5 mm2 lanko 1,5 mm2 |
| Uchycení | příchytka na 35mm DIN lištu EN 60715 |
| Kryt | světle šedý plast UL94 V-0 |
| Rozměry | 77×60×43mm |
| Hmotnost | cca. 0,2 kg |
| Montážní poloha | svislá |
| Provozní teplota | -40 až +60 °C |
| Skladovací teplota | -40 až +60 °C |
| Provozní/Skladovací vlhkost | max. 95% RV (nekondenzující) |
| Stupeň krytí | IP 20 |
| Schválení | VDE + UL složka č. E164102 |
| Objednací číslo | Napájecí napětí | Nastavitelný rozsah teploty | Nastavitelný rozsah vlhkosti |
| 01230.0-00 | 100-240 VAC, 50/60 Hz (min. 90VAC, max. 265VAC) | 0 až 60 °C | 50 až 90 % RV |
|---|---|---|---|
| 01230.9-00 | 100-240 VAC, 50/60 Hz (min. 90VAC, max. 265VAC) | 32 až 140 °F | 50 až 90 % RV |
| 01230.1-00 | 24-48VDC (min.20VDC, max. 60VDC) | 0 až 60 °C | 50 až 90 % RV |
