HVI 030 - Topné těleso s ventilátorem
Tepelný výkon: 500, 600 nebo 700 W
Odporové topné těleso s ventilátorem, s uchycením na DIN lištu nebo šrouby na panel. Rozměr: 169×127×89 mm
Napětí: 120 V, 230 V AC
Cena od 4 280 Kč
od 5 178,80 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu HVI 030 - Topné těleso s ventilátorem (6)

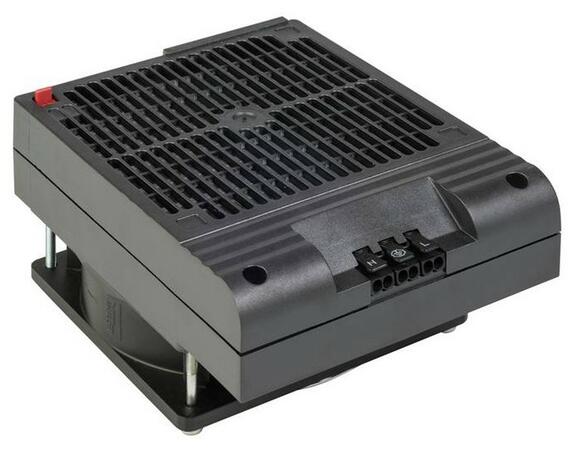

Topné těleso s ventilátorem na DIN
HVI 030 - 500 W/230 VTeplovzdušný polovodičový ventilátor; Volný průtok vzduchu: 150 m3/h; Topný výkon: 500 W
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03084.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 280 Kč/ks
5 178,80 Kč s DPH
+-
Topné těleso s ventilátorem na DIN
HVI 030 - 600 W/230 VTeplovzdušný polovodičový ventilátor; Volný průtok vzduchu: 150 m3/h; Topný výkon: 600 W
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03083.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 375 Kč/ks
5 293,75 Kč s DPH
+-
Topné těleso s ventilátorem na DIN
HVI 030 - 700 W/230 VTeplovzdušný polovodičový ventilátor; Volný průtok vzduchu: 150 m3/h; Topný výkon: 700 W
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 6,3 A
Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: na DIN lištu
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 6,3 A
Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03082.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 475 Kč/ks
5 414,75 Kč s DPH
+-

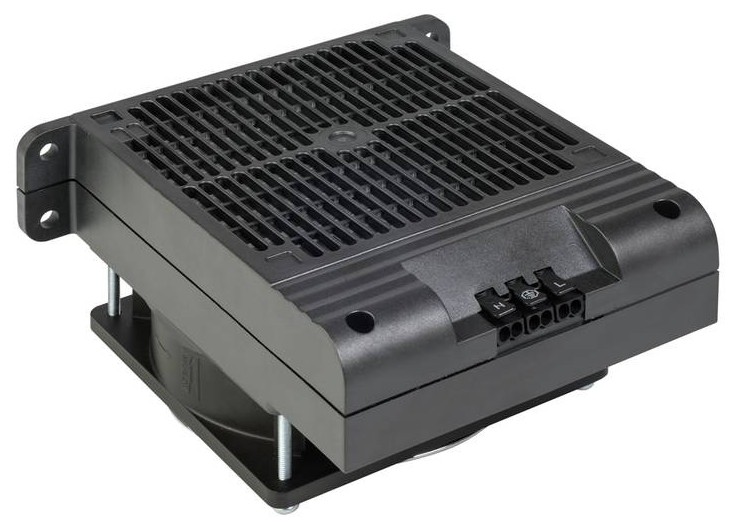

Topné těleso s ventilátorem na šrouby
HVI 030 - 500 W/230 VTeplovzdušný polovodičový ventilátor; Volný průtok vzduchu: 150 m3/h; Topný výkon: 500 W
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03084.0-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 280 Kč/ks
5 178,80 Kč s DPH
+-
Topné těleso s ventilátorem na šrouby
HVI 030 - 600 W/230 VTeplovzdušný polovodičový ventilátor; Volný průtok vzduchu: 150 m3/h; Topný výkon: 600 W
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 4,0 A
Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03083.0-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 375 Kč/ks
5 293,75 Kč s DPH
+-
Topné těleso s ventilátorem na šrouby
HVI 030 - 700 W/230 VTeplovzdušný polovodičový ventilátor; Volný průtok vzduchu: 150 m3/h; Topný výkon: 700 W
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 6,3 A
Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí; Montáž: šrouby na panel (M6)
Topný element: výkonné topné těleso; Barva: černá; Rozměr: 169x127x89mm; Hmotnost: 1,3 Kg
Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz; Doporučená pojistka: 6,3 A
Schválení: UL File No. E187294, EAC a VDE.
OBJ: 03082.0-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 475 Kč/ks
5 414,75 Kč s DPH
+-
Popis výrobku
Kompaktní topné těleso bez ventilátoru zajišťuje rovnoměrné temperování skříní a ochranu proti kondenzaci vlhkosti. Plastový praktický kryt chrání proti popálení. Zařízení lze zvolit s novým systémem uchycení na DIN lištu s otočným uzávěrem (umožňující jednoduché a rychlé uchycení) nebo pevné připojení pomocí šroubů na panel.
- Kompaktní ploché provedení
- Plastový kryt topného tělesa
- Bezpečnostní vypínač topného tělesa
- Jednoduchá montáž na DIN lištu s otočným uzávěrem
- Vysoký výkon ventilátoru
Rozšířené informace
| Topný element | výkonná odporová topná patrona |
|---|---|
| Bezpečnostní vypínač | k ochraně proti přehřátí v případě selhání ventilátoru, automatické opětovné zapnutí |
| Ventilátor | Axiální s kuličkovým ložiskem, průtok vzduchu 150m3/h, životnost 50 000 h při 25 °C |
| Elektrické připojení | 3-pólové duální tlačná svorka pro drát 2,5 mm2 (lankový vodič s izolací 1,5mm2) |
| Kryt | černý plast dle UL94 V-0, černý |
| Uchycení | - příchytka pro DIN lištu 35 mm - na panel šrouby M6, utahovací moment 2 Nm max., nutná podložka |
| Montážní poloha | vodorovná s výstupem vzduchu nahoru |
| Rozměry | 169 x 127 x 89 mm |
| Hmotnost | cca. 1,3kg |
| Provozní/skladovací teplota | -10 až +50 °C / -45°C až +70°C |
| Provozní/skladovací vlhkost | max. 90% RV (nekondenzující) |
| Stupeň krytí/třída ochrany | IP20 / topné těleso II (dvojitá izolace); ventilátor I (ochranný vodič) |
| Připojení ventilátoru | 2-pólové šroubové svorky 2,5 mm2 (L2/N2) |
| Schválení | VDE, GOST-R, UL v řízení |
| Obj. číslo na DIN lištu |
Obj. číslo šrouby na panel |
Tepelný výkon |
Provozní napětí | Doporučené předřadné jištění |
| 03084.0-00 | 03084.0-01 | 500 W | AC 230V, 50/60Hz | Pojistka T - pomalá 3,15A |
|---|---|---|---|---|
| 03083.0-00 | 03083.0-01 | 600 W | AC 230V, 50/60Hz | Pojistka T - pomalá 3,15A |
| 03082.0-00 | 03082.0-01 | 700 W | AC 230V, 50/60Hz | Pojistka T - pomalá 4A |

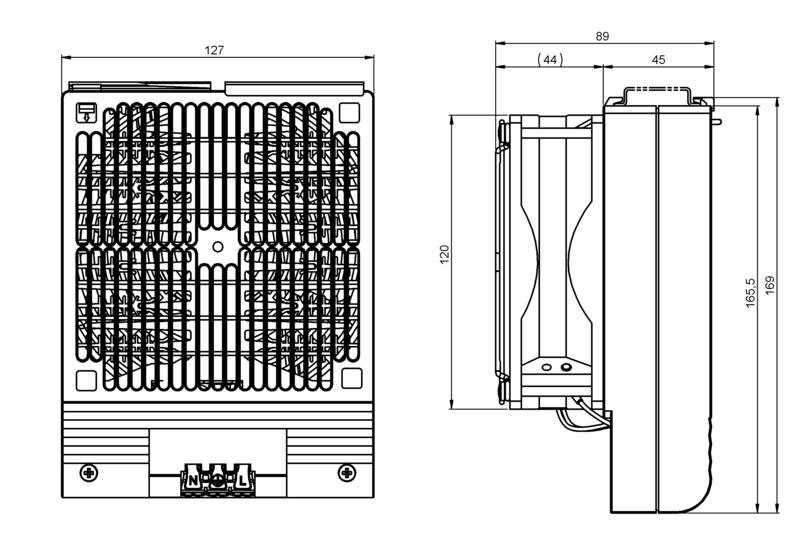

Schéma
Technické údaje
Parametry
| S ventilátorem |  Ano |
|---|---|
| S vestavěným termostatem |  Ne |
| Plastový ochr. kryt | Ano |
| Výbušné prostředí | Ne |
