Chladicí jednotka plochy - Velikost 2
Polovodičové chlazení plochy.
Napájecí napětí: 24 V DC.
Příkon: 100, 140, 200 W.
Napájecí napětí: 24 V DC.
Příkon: 100, 140, 200 W.
Dostupnost: Na dotaz
Vybrat variantu (3)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu Chladicí jednotka plochy - Velikost 2 (3)
Chladicí jednotka Peltier s chladicí deskou
GL-208-C (100W, DC24V)Jmenovitý příkon: 100W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 7A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Chladicí jednotka Peltier s chladicí deskou
GN-208-C (140W, DC24V)Jmenovitý příkon: 140W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 10A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Chladicí jednotka Peltier s chladicí deskou
GR-208-C (200W, DC24V)Jmenovitý příkon: 200W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 15A;
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Ochrana proti přehřátí, Alarmový kontakt: NO max. 30VDC/5A; Rozměry 290x225x90 mm; Hmotnost: 5 kg
Popis výrobku
Chladicí Peltier jednotka ochlazuje povrch, na který je připevněna. Chladicí plochou je hliníková deska s teplovodivou fólií.
- Chlazení polovodičové na základě Peltierova jevu
- Jmenovitý příkon 100 W, 140 W, 200 W
- Bez provozních kapalin
- Vysoký stupeň krytí (venkovní strana IP67)
- Ochrana proti přehřátí
- Kvalitní ventilátory s životností 350 000 hodin
- Provozní teplota v rozsahu od -40°C do +70°C
- Hliníkový kryt, barva RAL 7035 (jiné barvy na dotaz)
Volitelné příslušenství:
- Venkovní kryt jednotky "Antivadal" - uchycení zevnitř
Rozšířené informace
| Typ | GL-208-C | GN-208-C | GR-208-C |
| Objednací číslo | GHV2062 | GHV2063 | GHV2064 |
| Jmenovitý příkon | 100 W | 140 W | 200 W |
| Stupeň krytí | IP67 | IP67 | IP67 |
| Provozní rozsah teplot | -40°C .....+70°C | -40°C .....+70°C | -40°C .....+70°C |
| Napájecí napětí | 24V DC | 24V DC | 24V DC |
| Max. vstupní proud | 7 A | 10 A | 15 A |
| Hmotnost | ca. 5 kg | ca. 5 kg | ca. 5 kg |
| Signální kontakt | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A |

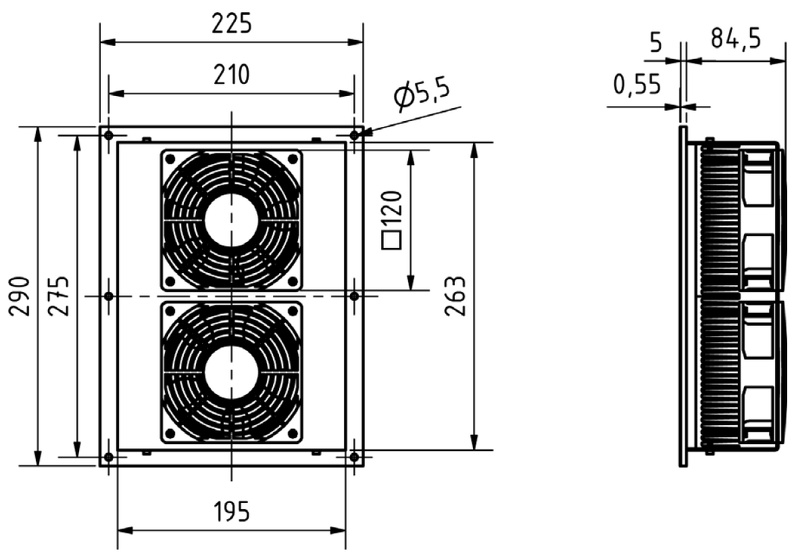

| Rozměry | 290 x 225 x 90 mm | 290 x 225 x 90 mm | 290 x 225 x 90 mm |

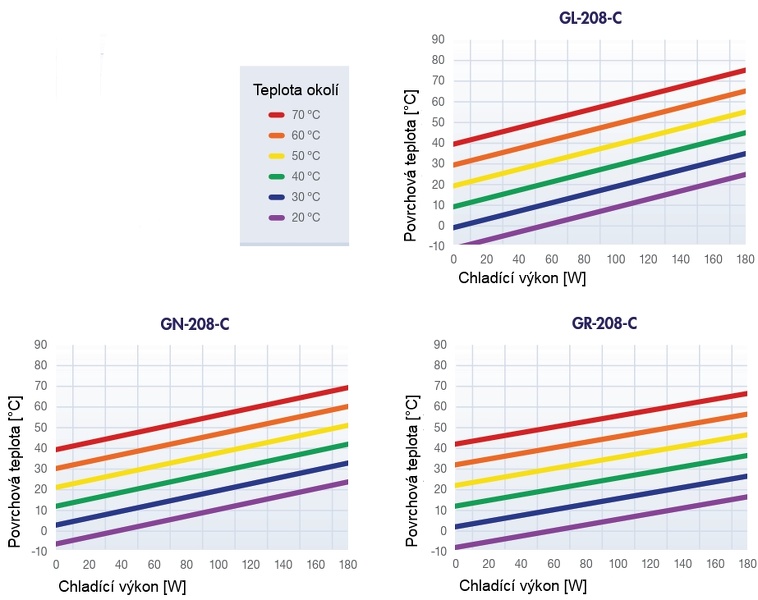

Charakteristiky chladícího výkonu jednotek
Vysvětlení odečtu chladícího výkonu z jednotlivých grafů naleznete zde nebo v sekci "Ke stažení".
Schéma
Technické údaje
Parametry
| Série | Standard |
|---|---|
| Velikost | Velikost 2 |
| Chlazení | Vzduch / Plocha |
