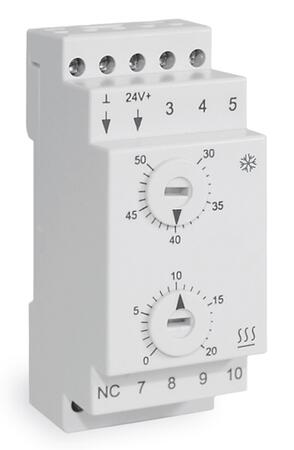

SCC-003-A - Termostat pro Peltier
Nastavitelný mechanický termostat se spínacím kontakt (NO) určený pro spínání chladícího zařízení Peltier
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu SCC-003-A - Termostat pro Peltier (1)
Termostat pro Peltier
SCC-003-ANapájecí napětí: 24VDC; Přepínací kontakt pro Peltier 16A; Spínací kontakt pro ventilátor 2(1)A; Hystereze 1K;
Uchycení na DIN lištu; Rozsah nastavení topení: 0...20°C; chlazení: 30...50°C;
Uchycení na DIN lištu; Rozsah nastavení topení: 0...20°C; chlazení: 30...50°C;
Popis výrobku
Termostat SCC-003-A je speciálně navrhnut pro regulaci teploty chladicích jednotek Peltier.Automaticky přepíná mezi topením a chlazením pomocí nastavených spínacích teplot. Přepnutí je uskutečněno přepólováním chladící jednotky. Tato vlastnost dokáže udržet vnitřní teplotu ve skříni s velkou přesnostína na požadované hodnotě.
- Rozsah nastavení pro chlazení +30 až +50 °C
- Rozsah nastavení pro topení 0 až +20 °C
- Velmi nízká hystereze spínání - 1 K
- Napájecí napětí 24 VDC
- Maximální proud 16 A
- Vysoký spínaný výkon
- Malé Kompaktní rozměry
- Jednoduchá montáž na DIN lištu
- Jednoduché ovládání
Rozšířené informace

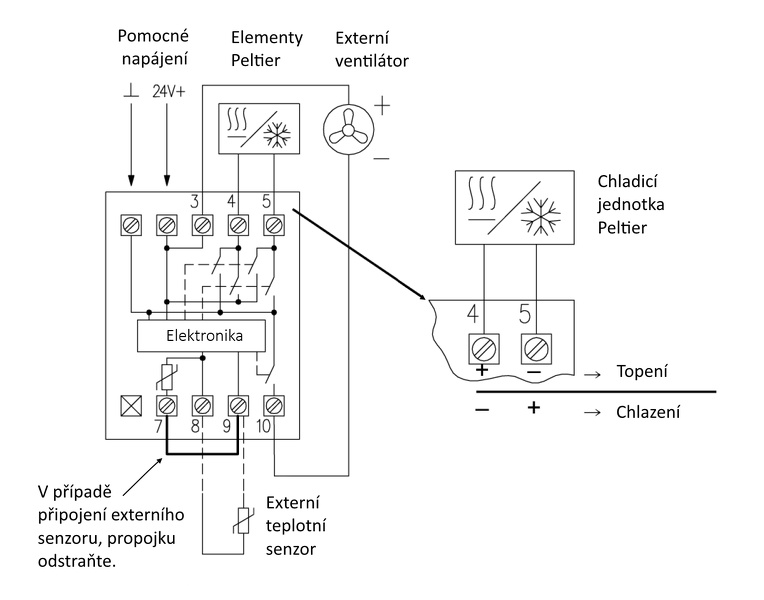

Schéma
Technické údaje
| Objednací číslo | GHV11 |
|---|---|
| Pracovní napětí | 24 V DC |
| Hysterze | 1 K |
| Typ kontaktu | 2x spínací kontakt (topení a chlazení) s neutrální polohou - peltierův článek - spínací kontakt (ventilátor) |
| Příkon | cca 1 W |
| Spínací proud |
Peltierův článek: 16A |
| Rozsah | topení: 0 .... 20 °C chlazení: 30 .... 50 °C |
| Připojení | šroubovací svorka 0,5 .... 2,5 mm2 |
| Uchycení | na DIN lištu (35mm) |
| Kryt | plast ABS, šedý (RAL7035) |

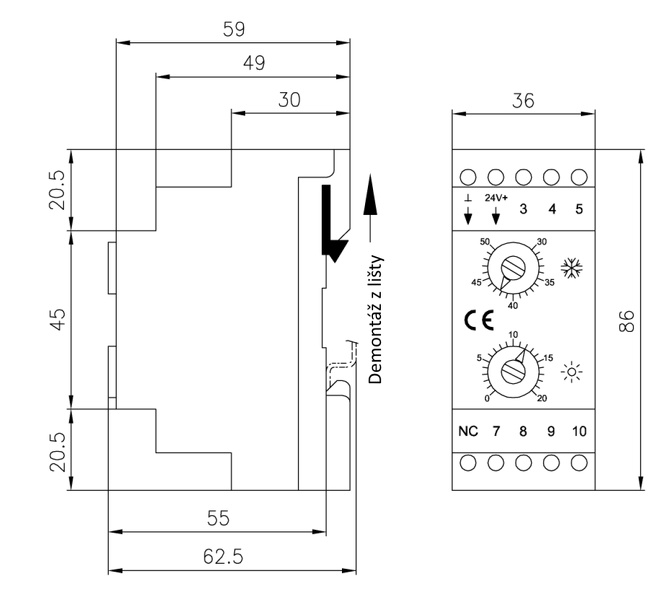

| Rozměry | 86 x 36 x 59 mm |
| Úprava | - samostatný regulační rozsah pro topení a chlazení - neutrální zóna 10K, nejméně od 10K - ventilátor je aktivní pouze při topení nebo chlazení |
| Třída ochrany | III |
| Provozní/skladovací teplota | -10 .... +55 °C |
| Stupeň krytí | IP20 |
