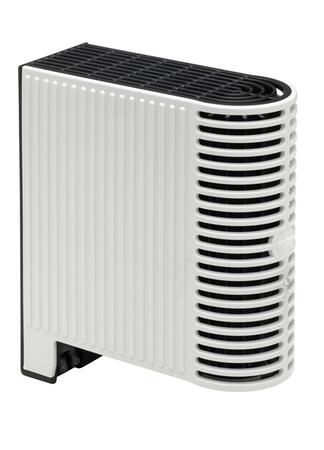

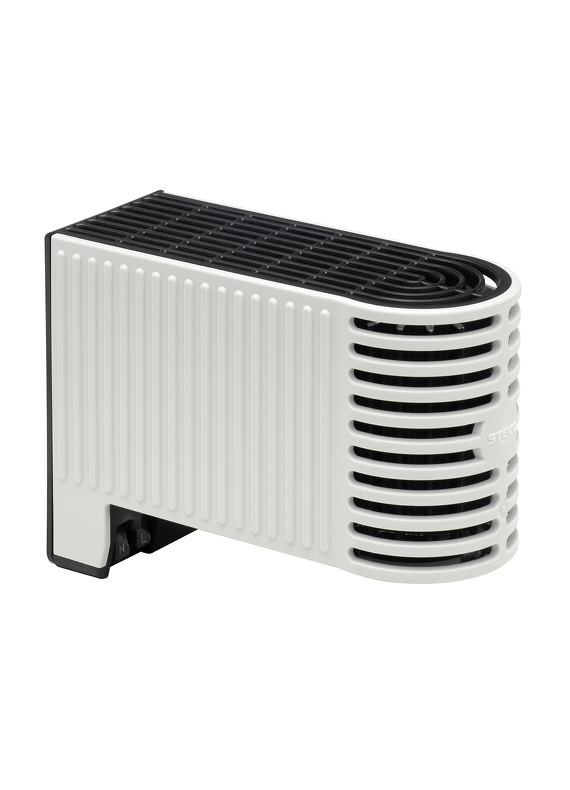

LT 065 - Polovodičové topné těleso
Tepelné výkony: 50, 100 a 150 W
Polovodičové topné těleso s ochranným plastovým krytem k zajištění minimální požadované teploty a zabránění kondenzace vlhkosti.
Napětí: 120-240 V AC/DC
Dotaz na produktPorovnat
Varianty k produktu LT 065 - Polovodičové topné těleso (3)
Rozměry: 101 x 57 x 140 mm; Hmotnost: 0,4 Kg; Barva: bílá; Montáž: DIN lišta
Doporučená pojistka (s časovou prodlevou): 6,0 A; Stupeň krytí: IP20;
Schválení: CE, UL, VDE, EAC, DIN EN IEC
Rozměry: 161 x 57 x 140 mm; Hmotnost: 0,75 Kg; Barva: bílá; Montáž: DIN lišta
Doporučená pojistka (s časovou prodlevou): 8,0 A; Stupeň krytí: IP20;
Schválení: CE, UL, VDE, EAC, DIN EN IEC
Rozměry: 161 x 57 x 140 mm; Hmotnost: 0,75 Kg; Barva: bílá; Montáž: DIN lišta
Doporučená pojistka (s časovou prodlevou): 10,0 A; Stupeň krytí: IP20;
Schválení: CE, UL, VDE, EAC, DIN EN IEC
Popis výrobku
Topná tělesa jsou určena pro použití v malých uzavřených zařízeních k zajištění minimální provozní teploty a zabránění kondenzace vlhkosti. Topná tělesa jsou dimenzována pro trvalý provoz.
Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči.Těleso je vybaveno hliníkovm zářičem s plastovým krytem, které zabrání popálení při nechtěném dotyku.
Smyčkový tvar topného tělesa
Inovativní hliníkový profil smyčky efektivně absorbuje teplo z PTC polovodičového topného elementu a garantuje optimální přenost tepla uvnitř skříně po celou dobu životnosti.
Odolnost proti nárazu a mikrovibracím
Všechny topná tělesa s krytem ve tvaru smyčky byla úspešně testována proti nárazům a mikrovibracím.
Jsou tak vhodná pro aplikace nebo situace, kde vlivem provozu docházím k silným vibracím jako je železniční a silniční doprava, mobilní aplikace (antény, stožáry), větrné elektrárny a stojany, lampy s osvětlením nebo stožáry s elektronikou (kamerové nebo detekční systémy).
Vše je v souladu s normami: DIN EN 60068-2-27:2010-02, DIN EN 60068-2-64:2009-04 ve vztahu dle normy DIN EN IEC 61373:2011-04, kat. 1 B.
- Polovodičový topný element PTC.
- Kompaktní topné těleso s hliníkovým zářičem.
- Konstrukce ve tvaru smyčky pro optimální přenos tepla.
- Odolnost proti nárazu a mikrovibracím
- Široký rozsah napájecích napětí od 120-240 V AC/DC
- Dynamický náběh teploty.
- Energeticky úsporné.
- Nastavený teplotní limit, omezující přehřátí.
- Jednoduchá montáž na DIN lištu.
Rozšířené informace
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC rezistor - s teplotním limitem |
| Povrchová teplota | < +80 °C (+176 °F) neplatí pro horní mřížku |
| Připojení |
2 x tlakové svorky pro lanko 0,5 - 1,5 mm2 (s koncovkou) |
| Kryt |
plast dle UL94 V-0, černý a bílý |
| Uchycení | příchytka na DIN lištu 35 mm EN 60715 |
| Montážní poloha | svislá (s výstupem vzduchu nahoře, přívod napájení dole) |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída | IP20 / II (uzeměním) |
| Schválení |
VDE, EAC |
| Poznámka | Další napájecí napětí na dotaz |
Technické a objednací údaje
| Objednací číslo |
Topný výkon1 | Max. spínací proud | Doporučená pojistka T |
Výška (mm) | Váha (kg) |
| 06500.0-00 | 50 W | 4 A | 6 A | 101 | 0,4 |
|---|---|---|---|---|---|
| 06503.0-00 | 100 W | 6 A | 8 A | 161 | 0,75 |
| 06504.0-00 | 150 W | 8 A | 10 A | 161 | 0,75 |
| 1 při pokojové teplotě 20 °C (+68 °F) | |||||
Schéma
Příklad zapojení
Technické údaje
Parametry
| Plastový ochr. kryt |  Ano |
|---|---|
| S ventilátorem |  Ne |
| S vestavěným termostatem | Ne |
| Výbušné prostředí | Ne |
