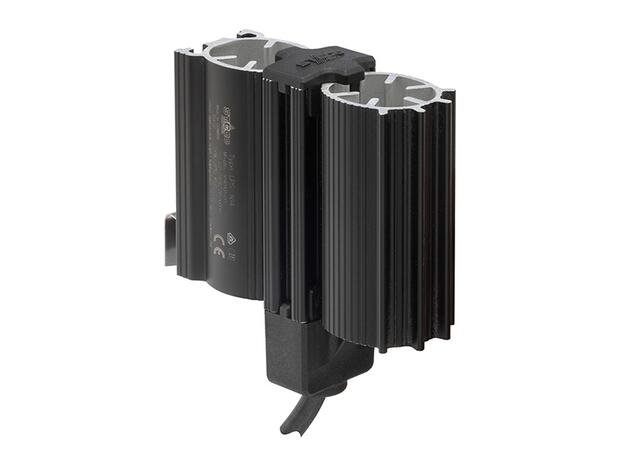

LPS 164 - Polovodičové topné těleso
Tepelné výkony: 10, 20 až 50 W
Malá polovodičová topná tělesa s přívodním kabelem pro vyhřívání malých uzavřených skříní, k ochraně před nízkou teplotou a kondenzací vlhkosti.
Napětí: 120-240 V AC
Cena od 560 Kč
od 677,60 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (5)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu LPS 164 - Polovodičové topné těleso (5)
Malé polovodičové topné těleso
LPS 164 - 10WTopný výkon: 10 W; Zapínací proud: 2,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0 A; Schválení: VDE a EAC
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0 A; Schválení: VDE a EAC
OBJ: 16400.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
560 Kč/ks
677,60 Kč s DPH
+-
Malé polovodičové topné těleso
LPS 164 - 20WTopný výkon: 20 W; Zapínací proud: 2,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0 A; Schválení: VDE a EAC
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0 A; Schválení: VDE a EAC
OBJ: 16401.0-00
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
643 Kč/ks
778,03 Kč s DPH
+-
Malé polovodičové topné těleso
LPS 164 - 30WTopný výkon: 30 W; Zapínací proud: 2,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0 A; Schválení: VDE a EAC
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 4,0 A; Schválení: VDE a EAC
OBJ: 16402.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
707 Kč/ks
855,47 Kč s DPH
+-
Malé polovodičové topné těleso
LPS 164 - 40WTopný výkon: 40 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: VDE a EAC
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: VDE a EAC
OBJ: 16403.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
908 Kč/ks
1 098,68 Kč s DPH
+-
Malé polovodičové topné těleso
LPS 164 - 50WTopný výkon: 50 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: VDE a EAC
Rozměry: 83 x 76 x 25 mm; Hmotnost: 0,2 Kg; Barva: černá; Montáž: DIN lišta; Přívody: 3x0,5 mm2 x 300mm
Stupeň krytí: IP20; Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: VDE a EAC
OBJ: 16404.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 290 Kč/ks
1 560,90 Kč s DPH
+-
Popis výrobku
Topná tělesa chrání komponenty v rozvodných skříních před jejich selháním z důvodu kondenzace a současně slouží jako ochrana před poklesem teploty pod stanovenou minimální hodnotu. Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči. Topná tělesa jsou dimenzována pro trvalý provoz.

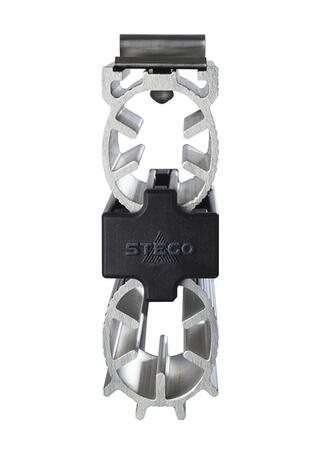

Smyčkový tvar topného tělesa
Inovativní hliníkový profil smyčky efektivně absorbuje teplo z PTC polovodičového topného elementu a garantuje optimální přenost tepla uvnitř skříně po celou dobu životnosti.
- Polovodičový topný element PTC.
- Malé kompaktní topné těleso s hliníkovým zářičem.
- Konstrukce ve tvaru smyčky pro optimální přenos tepla.
- Odolnost topného tělesa proti mikrovibracím.
- Široký rozsah napájecích napětí od 120-240 V AC
- Dynamický náběh teploty.
- Energeticky úsporné.
- Nastavený teplotní limit, omezující přehřátí.
- Jednoduchá montáž na DIN lištu.
Rozšířené informace
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC rezistor - s teplotním limitem |
| Tepelný zářič | eloxovaný hliníkový profil |
| Připojení | 3 x 0.5 mm2 x 300 mm kabel |
| Rozměry | 83 x 25 x 76 mm |
| Uchycení | příchytka na DIN lištu 35 mm EN 60715 |
| Montážní poloha | svislá (s výstupem vzduchu nahoře, přívod napájení dole) |
| Váha | 0,2 kg |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída | IP20 / I (uzeměním) |
| Schválení | VDE, EAC nebo UL |
| Poznámka | Další napájecí napětí na dotaz |
Technické a objednací údaje
| Objednací číslo |
Topný výkon1 | Max. spínací proud | Doporučená pojistka T |
Schválení | |
| 16400.0-00 | 10 W | 2 A | 4 A | VDE |
EAC |
|---|---|---|---|---|---|
| 16401.0-00 | 20 W | 2 A | 4 A | VDE | EAC |
| 16402.0-00 | 30 W | 2 A | 4 A | VDE | EAC |
| 16403.0-00 | 40 W | 4 A | 6 A | VDE | EAC |
| 16404.0-00 | 50 W | 4 A | 6 A | VDE | EAC |
| 16400.9-00 | 10 W | 2 A | 4 A |
UL2 |
EAC |
| 16401.9-00 | 20 W | 2 A | 4 A | UL2 | EAC |
| 16402.9-00 | 30 W | 2 A | 4 A | UL2 | EAC |
| 16403.9-00 | 40 W | 4 A | 6 A | UL2 | EAC |
| 16404.9-00 | 50 W | 4 A | 6 A | UL2 | EAC |
| 1 při pokojové teplotě 20 °C, 2 UL 508 A,File No. E234324 | |||||

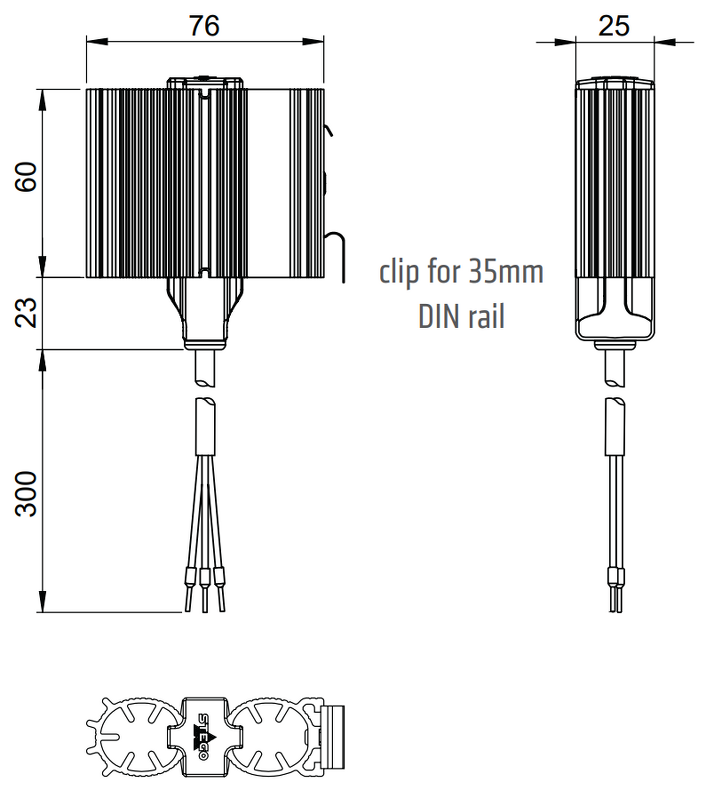

Schéma

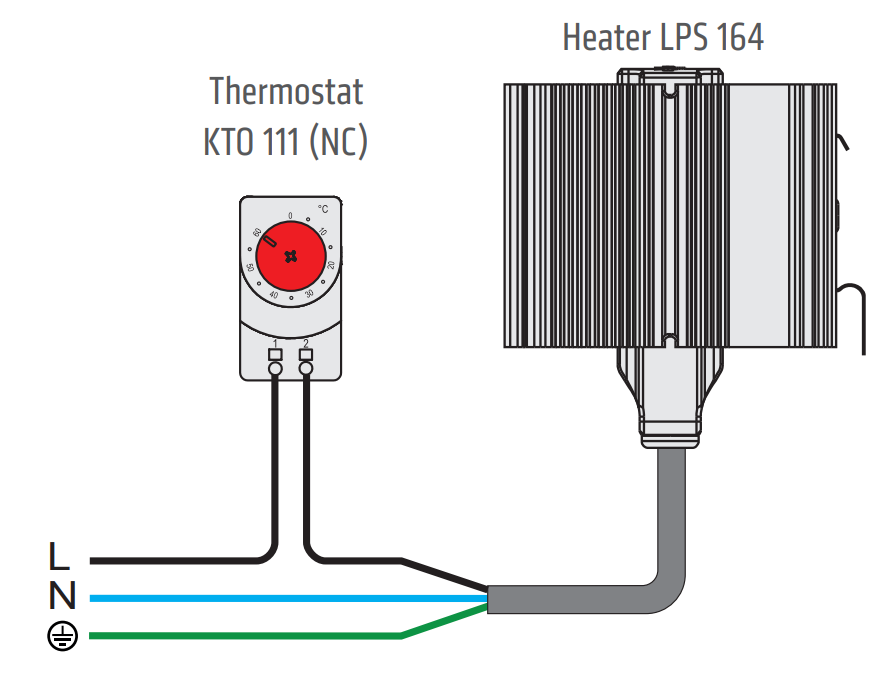

Příklad zapojení
