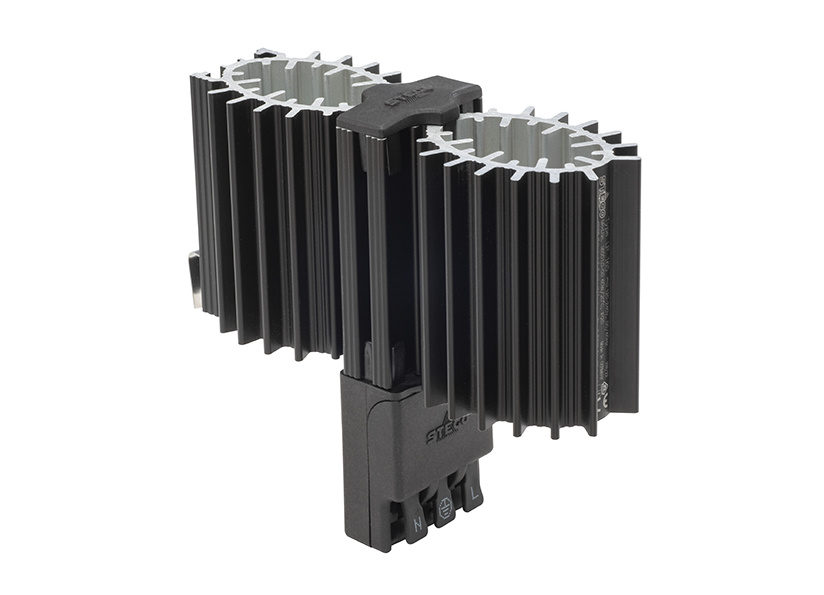

LP 165 - Polovodičové topné těleso
Tepelné výkony: 60, 75, 100 a 150 W
Polovodičové topné těleso se svorkovnicí pro vyhřívání uzavřených skříní, k ochraně před nízkou teplotou a kondenzací vlhkosti.
Napětí: 120-240 V AC
Cena od 1 290 Kč
od 1 560,90 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (4)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu LP 165 - Polovodičové topné těleso (4)
Polovodičové topné těleso
LP 165 - 60WTopný výkon: 60 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
OBJ: 16501.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 290 Kč/ks
1 560,90 Kč s DPH
+-
Polovodičové topné těleso
LP 165 - 75WTopný výkon: 60 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 107 x 42 x 115 mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,0 A; Schválení: CE, UL, VDE, EAC
OBJ: 16502.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 365 Kč/ks
1 651,65 Kč s DPH
+-
Polovodičové topné těleso
LP 165 - 100WTopný výkon: 100 W; Zapínací proud: 6,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 8,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 8,0 A; Schválení: CE, UL, VDE, EAC
OBJ: 16503.0-00
Záruka: 12 m.
Skladem v GHV
skladem 3 ks
1 425 Kč/ks
1 724,25 Kč s DPH
+-
Polovodičové topné těleso
LP 165 - 150WTopný výkon: 150 W; Zapínací proud: 8,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V;
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 10,0 A; Schválení: CE, UL, VDE, EAC
Rozměry: 167 x 42 x 115 mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 10,0 A; Schválení: CE, UL, VDE, EAC
OBJ: 16504.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 865 Kč/ks
2 256,65 Kč s DPH
+-
Popis výrobku
Topná tělesa chrání komponenty v rozvodných skříních před jejich selháním z důvodu kondenzace a současně slouží jako ochrana před poklesem teploty pod stanovenou minimální hodnotu. Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči. Topná tělesa jsou dimenzována pro trvalý provoz.

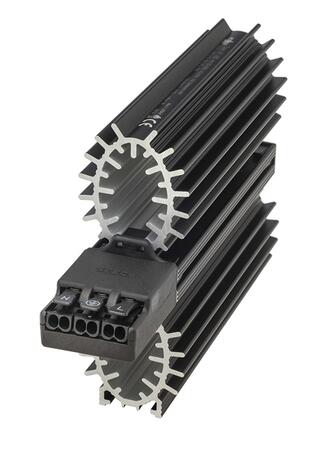

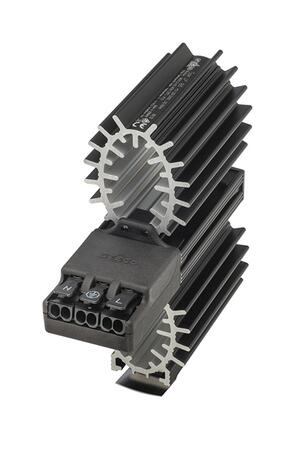

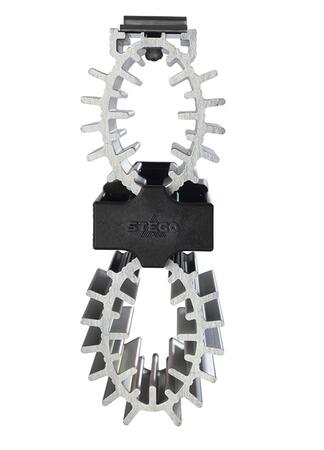

Smyčkový tvar topného tělesa
Inovativní hliníkový profil smyčky efektivně absorbuje teplo z PTC polovodičového topného elementu a garantuje optimální přenost tepla uvnitř skříně po celou dobu životnosti.
- Polovodičový topný element PTC.
- Malé kompaktní topné těleso s hliníkovým zářičem.
- Konstrukce ve tvaru smyčky pro optimální přenos tepla.
- Odolnost topného tělesa proti mikrovibracím.
- Široký rozsah napájecích napětí od 120-240 V AC
- Dynamický náběh teploty.
- Energeticky úsporné.
- Nastavený teplotní limit, omezující přehřátí.
- Jednoduchá montáž na DIN lištu.
Rozšířené informace
Obecné technické údaje
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC rezistor - s teplotním limitem |
| Tepelný zářič | eloxovaný hliníkový profil |
| Připojení | 3 x tlakové svorky pro lanko 0,5 - 1,5 mm2 (s koncovkou) pevný drát 0,5 - 2,5 mm2 |
| Uchycení | příchytka na DIN lištu 35 mm EN 60715 |
| Montážní poloha | svislá (s výstupem vzduchu nahoře, přívod napájení dole) |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Stupeň krytí/třída | IP20 / I (uzeměním) |
| Schválení | VDE, EAC nebo UL File No. 234324 |
| Poznámka | Další napájecí napětí na dotaz |
Technické a objednací údaje
| Objednací číslo |
Topný výkon1 | Max. spínací proud | Doporučená pojistka T |
Délka (mm) | Váha (kg) |
| 16501.0-00 | 60 W | 4 A | 6 A |
107 |
0,3 |
|---|---|---|---|---|---|
| 16502.0-00 | 75 W | 4 A | 6 A | 107 | 0,3 |
| 16503.0-00 | 100 W | 6 A | 8 A | 167 | 0,3 |
| 16504.0-00 | 150 W | 8 A | 10 A | 167 | 0,3 |
| 1 při pokojové teplotě 20 °C (+68 °F) | |||||

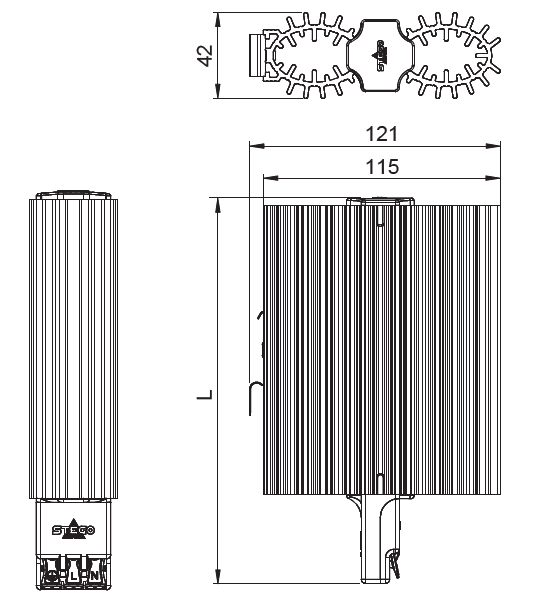

Schéma

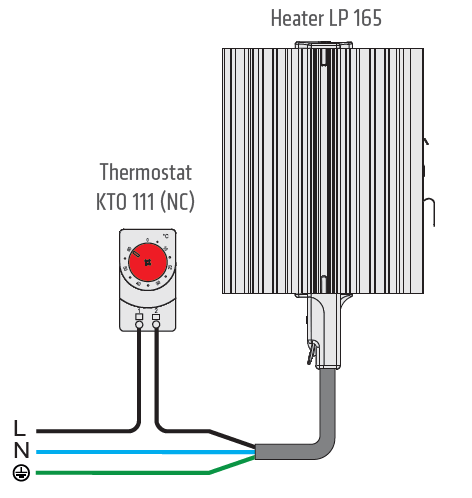

Příklad zapojení
Technické údaje
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem | Ne |
| Plastový ochr. kryt | Ne |
| Výbušné prostředí | Ne |
