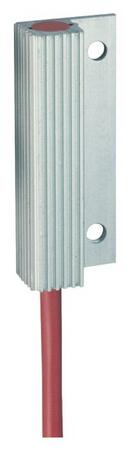

RC 016 - Malé polovodičové topné těleso
Tepelný výkon: 8, 10, 13 W
Vyhřívaní velmi malých prostor.
Montáž pomocí šroubů na panel.
Max. rozměry: 12,5×12,5×60 mm
Napětí: 120-240 V, 12-48 V AC/DC
Cena od 248 Kč
od 300,08 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu RC 016 - Malé polovodičové topné těleso (6)
Malé polovodičové topné těleso
RC 016 - 8 WTopný výkon: 8 W; Zapínací proud: 2,0 A; Povrchová teplota: +150°C; Topný element: termistor (PTC)
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V
Tepelný zářič: hliníkový profil; Rozměry: délka 45mm, průměr 10mm; Hmotnost: 20g
Stupeň krytí: IP54; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E150057 a EAC
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V
Tepelný zářič: hliníkový profil; Rozměry: délka 45mm, průměr 10mm; Hmotnost: 20g
Stupeň krytí: IP54; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 01602.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
248 Kč/ks
300,08 Kč s DPH
+-
Malé polovodičové topné těleso
RC 016 - 10 WTopný výkon: 10 W; Zapínací proud: 2,5 A; Povrchová teplota: +155°C; Topný element: termistor (PTC)
Přívod: 2 x AWG 22, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V
Tepelný zářič: hliníkový profil; Rozměry: délka 45mm, průměr 10mm; Hmotnost: 30g
Stupeň krytí: IP54; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E150057 a EAC
Přívod: 2 x AWG 22, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V
Tepelný zářič: hliníkový profil; Rozměry: délka 45mm, průměr 10mm; Hmotnost: 30g
Stupeň krytí: IP54; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 01609.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
266 Kč/ks
321,86 Kč s DPH
+-
Malé polovodičové topné těleso
RC 016 - 13 WTopný výkon: 13 W; Zapínací proud: 3,0 A; Povrchová teplota: +170°C; Topný element: termistor (PTC)
Přívod: 2 x AWG 22, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V
Tepelný zářič: hliníkový profil; Rozměry: délka 45mm, průměr 10mm; Hmotnost: 40g
Stupeň krytí: IP54; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E150057 a EAC
Přívod: 2 x AWG 22, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V
Tepelný zářič: hliníkový profil; Rozměry: délka 45mm, průměr 10mm; Hmotnost: 40g
Stupeň krytí: IP54; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 01610.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
334 Kč/ks
404,14 Kč s DPH
+-
Malé polovodičové topné těleso
RC 016 - 10 W, 12-30V AC/DCTepelný výkon: 10W; Napájení: AC/DC 12-36V; Hmotnost: 30g; Teplota povrchu: 155°C
Max. spínací proud: 2,5A; Připojení kabelem 2xAWG 22 (silikon).
Max. spínací proud: 2,5A; Připojení kabelem 2xAWG 22 (silikon).
Malé polovodičové topné těleso
RC 016 - 13 W/ 12-30VAC/DCProvozní napětí: AC/DC 12-30V; Tepelný výkon: 13 W
Teplota povrchu: 170°C; Uchycení šrouby; Stupeň krytí IP32
Připojení kabelem 2xAWG 22 (silikon) o délce 340 mm; Hmotnost: 40g.
Teplota povrchu: 170°C; Uchycení šrouby; Stupeň krytí IP32
Připojení kabelem 2xAWG 22 (silikon) o délce 340 mm; Hmotnost: 40g.
Malé polovodičové topné těleso
RC 016 - 8 W, 12-30V AC/DCTepelný výkon: 8W; Napájení: AC/DC 12-30V; Hmotnost: 20g
Popis výrobku
- Široký rozsah napájecích napětí
- Dynamický náběh teploty
- Energeticky úsporné provedení
- Kompaktní provedení
- Připojení kabelem
- Uchycením na kovový panel je možné vyhřívat větší plochu.
- Vhodné např. pro kamerové systémy.
Rozšířené informace
Obecné technické údaje
| Provozní napětí | 120...240V AC/DC1) (min. 110 V, max. 265 V) Další napájecí napětí na dotaz (12-48 V AC/DC) |
|---|---|
| Topný element | PTC termistor, samoregulovatený s teplotním limitem |
| Tepelný zářič | hliníkový |
| Montážní poloha | libovolná, pomocí šroubů na panel |
| Provozní/skladovací teplota | -45 až +70 °C (-49 až 158 °F) |
| Provozní/skladovací vlhkost | max. 90 % RV (nekondenzující) |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň krytí | IP 54 |
| Schválení | VDE, UL File No. E150057 (dle UL 508A, NITW na dotaz) |
| 1)Provoz s napětím pod 140 V omezuje tepelný výkon o cca. 10 % | |
Technické a objednací údaje
| Objednací číslo |
Tepelný výkon* |
Max. proud |
Doporučená pojistka T |
Teplota povrchu |
Přívod napájení | Hmotnost |
| RC 016 (montáž pomocí šroubů) | ||||||
| 01602.0-00 | 8 W | 2,0 A | 2 A | cca. 150 °C | 2× AWG 18 izolované lanko | 20 g |
|---|---|---|---|---|---|---|
| 01609.0-00 | 10 W | 2,5 A | 4 A | cca. 155 °C | 2× AWG 22 izolované lanko (silikon) | 30 g |
| 01610.0-00 | 13 W | 3,0 A | 4 A | cca. 170 °C | 2× AWG 22 izolované lanko (silikon) | 40 g |
| * při pokojové teplotě 20 °C | ||||||

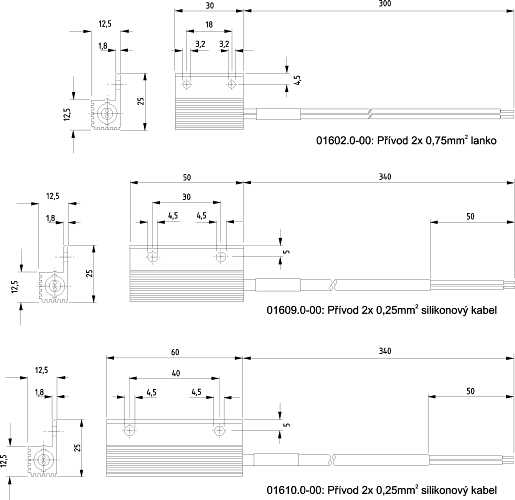

Schéma RC 016
Technické údaje
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem | Ne |
| Plastový ochr. kryt | Ne |
| Výbušné prostředí | Ne |
