CS 060 - Polovodičové topné těleso s krytem

Tepelný výkon: 50, 100 a 150 W
Polovodičové topné těleso s ochranným krytem proti popálení.

Max. rozměry: 150×60×90 mm, Napětí: 120-240 V AC/DC

Cena od 957 Kč
od 1 157,97 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu CS 060 - Polovodičové topné těleso s krytem (3)

Filtrace
Skladem
CS 060 -  50 W Polovodičové topné těleso
Polovodičové topné těleso
CS 060 - 50 W
Topný výkon: 50 W; Zapínací proud: 2,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06000.0-00
Záruka: 12 m.
Skladem v GHV
skladem 5 ks
957 Kč/ks
1 157,97 Kč s DPH
Porovnání
+-
Košík
CS 060 - 100 W Polovodičové topné těleso
Polovodičové topné těleso
CS 060 - 100 W
Topný výkon: 100 W; Zapínací proud: 4,5 A; Povrchová teplota: +120°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06010.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 470 Kč/ks
1 778,70 Kč s DPH
Porovnání
+-
Košík
CS 060 - 150 W Polovodičové topné těleso
Polovodičové topné těleso
CS 060 - 150 W
Topný výkon: 150 W; Zapínací proud: 8,0 A; Povrchová teplota: +145°C; Topný element: termistor (PTC)
Provozní napětí: AC/DC 120-240 V; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Teplota výstupního vzduchu: +86°C
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06020.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 865 Kč/ks
2 256,65 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Kompaktní topné těleso pro použití v uzavřených rozváděčových skříních. Konstrukce tělesa podporuje přirozené proudění, jehož výsledkem je dostatečný proud teplého vzduchu. Topné těleso je chráněno krytem proti náhodnému dotyku horkých částí. Následkem snížení povrchové teploty topidla lze zmenšit montážní vzdálenost okolních komponent. Topení je konstruováno pro trvalý provoz. Toto topné těleso lze dodat také ve verzi s vestavěným termostatem (CSF 060).

  • Ochrana krytem proti popálení
  • Rychlá montáž sponou na DIN lištu
  • Dvojitá izolace (plastový kryt)
  • Široký rozsah napájecích napětí
  • Malé rozměry

Rozšířené informace

Obecné technické údaje

Provozní napětí AC/DC 120...240 V* (min. 110 V; max. 265 V)
Topný element pozistor PTC - s teplotním limitem
Povrchová teplota < 80 °C (+176 °F), kromě horní ochranné mřížky
Připojení 4-pólové svorky 2,5 mm2, utahovací moment 0,8 Nm
Uchycení příchytka pro DIN lištu 35 mm, EN 60715
Kryt černý plast dle UL94 V-0
Montážní poloha svislá (výstupem vzduchu vzhůru, přívod napájení dole)
Provozní/skladovací teplota -45 až +70 °C (-49 až +158 °F)
Provozní/skladovací vlhkost max. 90 % RV (nekondenzující)
Stupeň krytí/třída ochrany IP20 / II (dvojitá izolace)
Schválení VDE, UL File No. E150057, GOST-R
Poznámka jiné napájecí napětí na dotaz
*Provoz s napájecím napětím pod AC/DC 140 V snižuje tepelný výkon o cca. 10 %.

Technické a objednací údaje

Objednací
číslo
Tepelný
výkon 1)
Max. spínací
proud
Doporučená
pojistka T
Teplota vzduchu
na výstupu 2)
Rozměry Hmotnost
06000.0-00 50 W 2,5 A 4 A 86 °C 110×60×90 mm 0,29 kg
06010.0-00 100 W 4,5 A 8 A 120 °C 110×60×90 mm 0,30 kg
06020.0-00 150 W 8 A 8 A 145 °C 150×60×90 mm 0,50 kg
1) dle okolní teploty - viz graf;      2) měřeno 50 mm nad ochrannou mřížkou

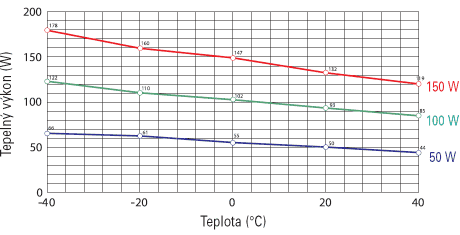

Tepelný výkon v závislosti na okolní teplotě

Závislost tepelného výkonu na okolní teplotě

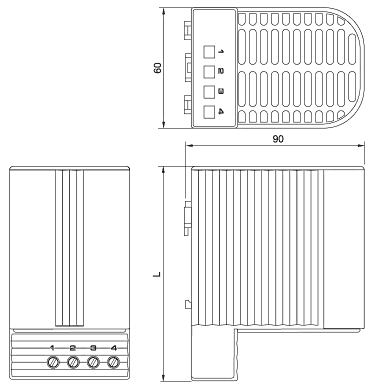

Schéma

Schéma kompaktního topného tělesa - CS 060

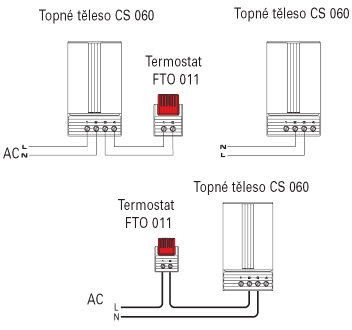

Příklad zapojení

Příklad zapojení kompaktního topného tělesa - CS 060

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Model CS060_3D_2D
(ZIP, 1.5 MB)
Zobrazit ikonaDownload ikona
