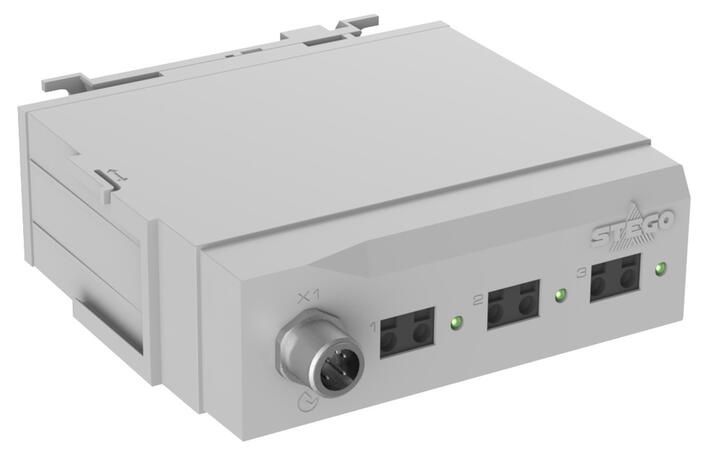

AHC 072 - Actuator Hub, IO-Link

Spínací rozbočovač, AHC 072 slouží k sepnutí tří zařízení nebo zátěží skrze relé ovládané technologií IO-Link.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

IO-Link Actuator Hub AHC 072 umožňuje přes relé sepnout tří zařízení nebo zátěže. Pokyn k sepnutí zátěží je zprostředkován skrze technologii IO-Link z počítače, cloudu nebo PLC, atd..

Actuator Hub podporuje obě napěťové hladiny AC a DC nezávisle na jejich funkci nebo jakékoliv komunikaci.
Znamená to, že analogová zařízení jako jsou topná tělesa nebo ventilátory jsou jednoduše zařazena do digitálního rozhraní.
Zařízení AHC 072 v kombinaci s ostatními produkty STEGO Connect vytváří mocný nástroj pro IO-Link IIoT systém.

Samotná montáž AHC 072 je řešena na lištu DIN v několika pozicích nebo lze zařízení uchytit na šrouby.

Vstup: 1x konektor M12 (IO-Link)
Výstup:
3x Push-In svorkovnice s optickou signalizací

Příklad propojení

Propojení senzoru CSS 014
  • Zaplněn pouze 1 port na IO-Link Master
  • 3 výstupy pro analogová zařízení
  • Připojení na lištu DIN nebo šrouby
  • Digitální signál IO-Link

Rozšířené informace

Obecné technické údaje

Počet výstupních relé 4x porty s odlehčeným tahem for 4 STEGO senzory1
Max. spínaný výkon AC 240 V, 10 A
DC 30 V, 10 A
Max. krátkodobý proud AC 16 A po dobu 10 s
Připojovací svorky 2-pólové Push-In svorky (3x)
IO-Link připojení M12 kulatý konektor, IEC 61076-2-101, 4 pinový, A kódováný
Elektrická ochrana otočení polarity, zkrat, přepěťí
Uchycení příchytka na 35mm DIN lištu, EN 60715 a šrouby (M5)
Kryt plastový dle UL94-V-0, světle šedý
Rozměry 107 x 35 x 108 mm (116 mm s universální příchytkou)
Váha cca. 160 g
Montážní poloha libovolná
Provozní teplota1

-40 až +70 °C (-40 až +158 °F) s 3 výstupy se zátěží 2 A na každém
-40 až +40 °C (-40 až +104 °F) s 3 výstupy se zátěží 10 A na každém

Skladovací teplota -40 až +85 °C (-40 až +185 °F)
Provozní/Skladovací vlhkost max. 90% RV (nekondenzující)
Montáž v nadmořské výšce ≤ 4000 m nad mořem
Stupeň krytí IP 40 / III (SELV)
Schválení CB No. DE1-63389
Ve shodě s IEC 61010-1
Vyhodnocena v souladu s UL a CSA standardy
1 maximální provozní teplota v závislosti na proudu s 3 aktivními relé

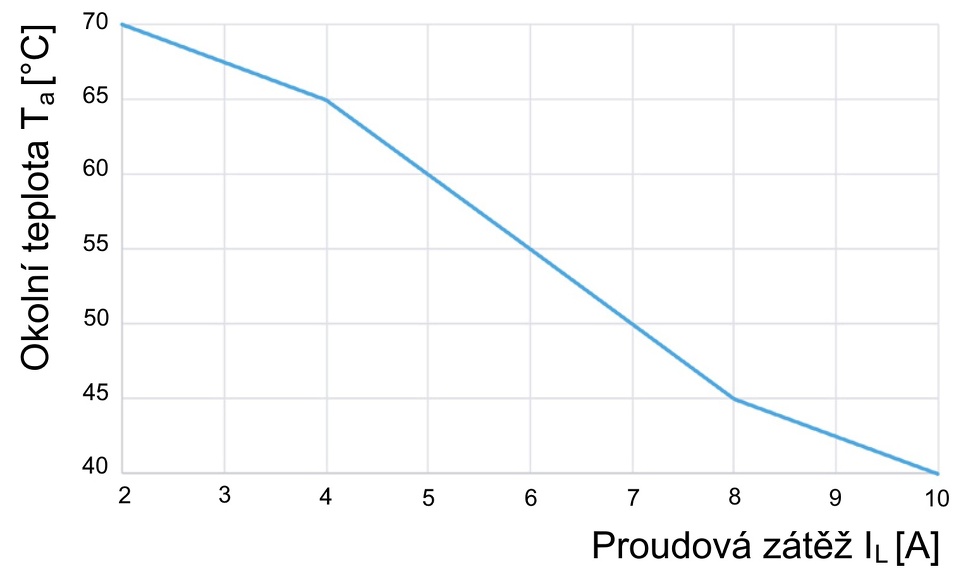

Graf AHC 072

Technické a objednací údaje

Objednací číslo Rozhraní Napájecí napětí Spotřeba Průřez vodiče pro Push-In svorky2
07200.2-00 IO-Link (digitální) 24 V DC (DC 18-30 V) 0,5 W 1,5 mm2 (VDE) AWG 18 (UL)
2 splétaný vodič s koncovkou

Rozměrové schéma

Schéma Actuator Hub AHC 072

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Návody
Návody
Zobrazit ikonaDownload ikona

Související produkty

Topné těleso s ventilátorem - Série CSL 028
Varianty: 4
Série CSL 028
Tepelný výkon: 250 a 400 W
Topné těleso s ventilátorem vhodné do uzavřených skříní s nedostatkem prostoru.
Rozměr: 111×85×90 (129) mm
Napětí: 120 V, 230 V AC
od 1 940 Kč
od 2 347,40 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Topné těleso - Série HG 140
Varianty: 19
Série HG 140
Tepelný výkon:
15, 30, 45, 60, 75, 100 a 150 W

Topné komínkové těleso s polovodičovým topným elementem na DIN lištu. Připojení pomocí svorkovnice.
Napětí: 120-240 V, 12-48 V AC/DC
Pro temperaci větších rozváděčových skříní
od 832 Kč
od 1 006,72 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Rozváděčový ventilátor - Série FPI/FPO 018
Varianty: 17
Ventilátory FPI

Ventilátory nasávají vzduch do vnitřního prostoru skříně, čímž ji efektivně ochlazují a vytváří přetlak uvnitř skříně.
Průtok vzduchu od 19 do 433 m3/h.
Stupeň krytí IP54, (IP56).
Napájení: 230 VAC, 48 VDC, 24 VDC

od 473 Kč
od 572,33 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Rozváděčový ventilátor - Série FPI/FPO 018
Varianty: 17
Ventilátory FPO

Ventilátory vyhánějí vzduch ven ze vnitřního prostoru skříně, čímž ji ochlazují a vytváří podtlak uvnitř skřníně.
Průtok vzduchu od 24 do 727 m3/h.
Stupeň krytí IP54, (IP56).
Napájení: 230 VAC, 48 VDC, 24 VDC

od 424 Kč
od 513,04 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

Mohlo by vás zajímat

Mimořádné akce

Tester solárních aplikací SMFT-1000 se slevou 15% a dárkem zdarma
19.02.2024 - 28.03.2024
Získejte slevu 15% na tester solárních aplikací Fluke SMFT-1000. Sleva je platná pro objednávky došlé v termínu od 19.2. do 28.3.2024. Kupte si přístroj SMFT‑1000 a získejte produkt ZDARMA! S touto...
Akční nabídka HIKMICRO - Březen 2024
01.03.2024 - 31.03.2024
Získejte slevu až 20% na vybrané kamery HIKMICRO Sleva je platná pro objednávky došlé v termínu od 1.3. do 31.3.2024

Novinky

Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...
Svolávací akce Fluke - Kabely pro Fluke 17xx
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.

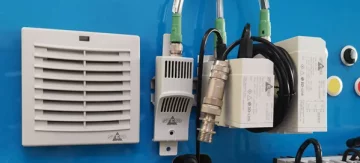

Zjednodušte a zrychlete automatizační projekty použitím platformy STEGO CONNECT
