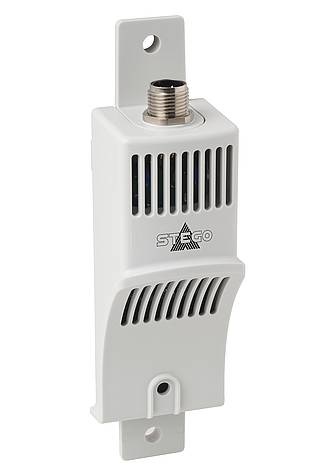

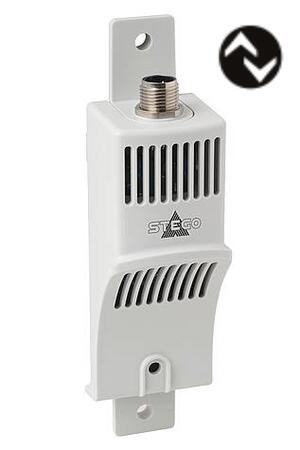

CSS 014 - Chytrý senzor teploty a vlhkosti, IO-Link

Kompaktní chytrý senzor CSS 014 měřící teplotu, vlhkost s napájením 24 V DC a změřené veličiny konvertuje do standardizovaného digitálního signálu - komunikačního protokolu IO-Link.
Cena 3 965 Kč
4 797,65 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.

Varianty k produktu CSS 014 - Chytrý senzor teploty a vlhkosti, IO-Link (1)

Inteligentní senzor - Série CSS 014
Inteligentní senzor s měřením teploty a vlhkosti
CSS 014, IO-Link, 24 V DC
Chytrý senzor s měřením teploty a vlhkosti;
Napájení: 24 V DC (12 - 30 V DC); Výstup: IO-Link
Max.spotřeba: 0,3 W; Montáž: na DIN lištu, EN 60715 a šrouby M5;
Rozsah měření teploty: -40 °C do +80 °C (-40 °F do +176 °F) ± 0,3 K;
Rozsah měření vlhkosti: 0 do 100 % RV ± 3 % RV; Elektrická ochrana: Otočení polarity, zkrat, přepětí;
Rozměry: 140x40x38 mm; Hmotnost: 50 g; Kryt: plast podle UL94 V-0;
Stupeň krytí: IP20; Schválení: VDE, UL File No. E500143 (dle IEC 61010-1/DIN EN 61010-1)
OBJ: 01411.2-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 965 Kč/ks
4 797,65 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Kompaktní inteligentní senzor CSS 014 dokáže změřit hodnoty teploty a vlhkosti a změřené veličiny konvertuje do standardizovaného digitálního signálu IO-Link.

Zkonvertované hodnoty signálu mohou být dále zpracovány nebo dalším procesem řízeny či monitorovány například jednotkou PLC. Malý senzor je vhodný pro použití v nejrůznějších aplikacích a může být použit i v náročných podmínkách prostředí, jako jsou povětrnostní podmíky.

Příklad propojení

Propojení senzoru CSS 014
  • Snímání teploty od -40 °C do +80 °C
  • Snímání vlhkosti od 0 do 100 % relativní vlhkosti
  • Připojení na lištu DIN nebo šrouby
  • Digitální signál IO-Link
  • Vysoká přesnost
  • Malé rozměry

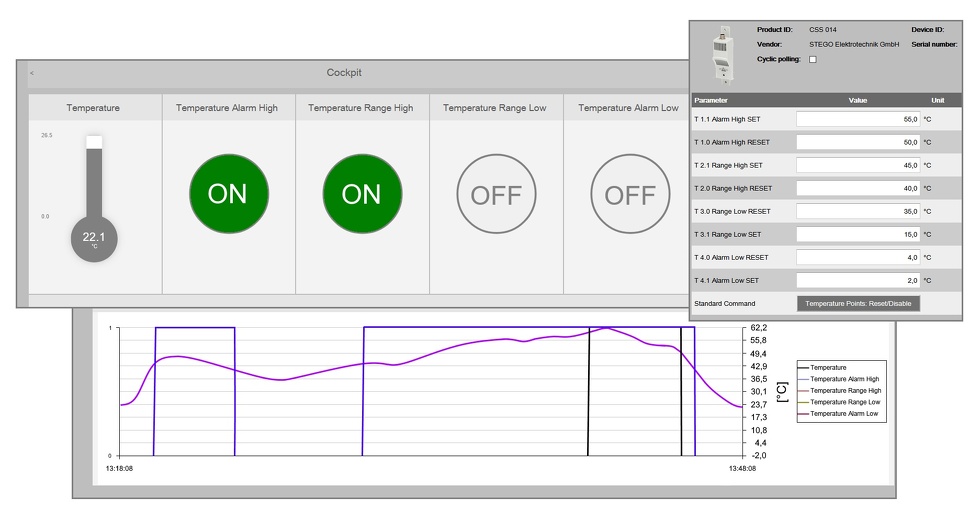

Zobrazení výstupních naměřených hodnot a nastavení

Data ze senzoru CSS 014

Rozšířené informace

Obecné technické údaje

Měřené signály
- digitalní (IO-Link)

Teplota, vlhkost
Reporty (události), diagnostika, datové informace
Max. reakční doba 3 min.
Max. příkon 1,8 W (běžně 0,4 W)
Max. proud AC 16A po dobu 10sec.
Připojení M12 kulatý konektor, IEC 61076-2-101
4 pinový, A kódováný, stíněný
Elektrická ochrana Otočení polarity, zkrat, přepětí
Uchycení příchytka pro 35 mm DIN lištu, EN 60715 a šrouby M5
Kryt plast dle UL94 V-0, světle šedý
Rozměry 140x40x38 mm
Hmotnost cca. 50 g
Montážní poloha svislá (připojení nahoře)
Provozní / skladovací teplota -40 °C do +70 °C (-40 °F do +158 °F) /
-40 °C do +85 °C (-40 °F do +185 °F)
Provozní / skladovací vlhkost max. 90% RV (nekondenzující)
Stupeň krytí1 / Třída ochrany IP20 / III (SELV)
Schválení VDE a UL File No. E500143
(dle IEC 61010-1 / DIN EN 61010-1)
Poznámka Jiné požadavky na rozhraní nebo měřící rozsah na poptání.
Pro správné měření teploty a/nebo vlhkosti musí být zapojeny všechny piny.
1 Deska plošných spojů (PCB) je na obou stranách opatřena certifikovaným ochranným lakem, aby byla chráněna proti korozi a ke zlepšení spolehlivosti přenosu.

Technické a objednací údaje

Objednací
číslo
Výstup Napájecí napětí Max. spotřeba
energie
Teplota
měřící rozsah
Vlhkost
měřící rozsah2
01411.2-00 IO - Link (digitální) DC 24 V (18 - 30 V DC) 0,3 W -40 °C do +80 °C
(-40 °F do +176 °F) ± 0,3 K
0 do 100 % RV ± 3%
2 mimo toleranci od 20 do 80 % RV (vyžádejte si diagram mimo tento toleranční rozsah)
V sekci "Ke stažení" si lze stáhnout IODD a doprovodné soubory.
Poté importujte soubor IODD do Vašeho ovládacího softwaru.

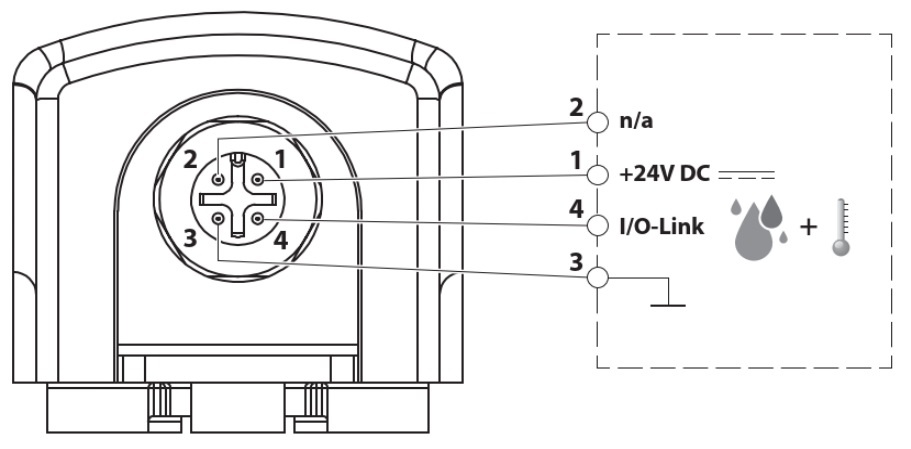

Připojení - rozložení pinů

Rozložení pinů CSS 014

Zapojení pinů pro CSS 014 s výstupem IO-Link

Rozměry

Rozměry senzoru CSS 014
