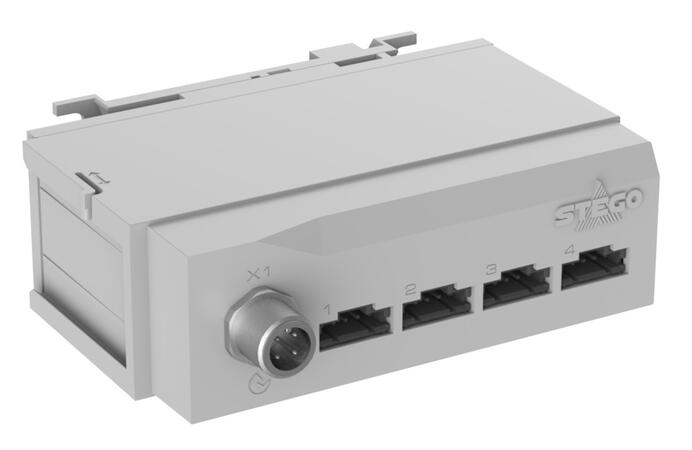

SHC 071 - Sensor Hub, IO-Link

Senzorový rozbočovač IO-Link se čtyřmi vstupy, zaznamenávající signály ze STEGO sensorů SEN 073, které nepracující s technologií IO-Link pro komunkaci se zařízeními s IO-Link.

Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

IO-Link Sensor Hub SHC 071 zaznamenává naměřená data/signály až ze čtyř externích STEGO senzorů, které nepracují s technologií IO-Link.
Naměřená data a signály přenáší prostřednictvím IO-Link Master k jejich ovládní a monitorování s využitím počítače, cloudu nebo PLC systému.

Standardní IO-Link senzor je připojen do IO-Link Masteru vždy na jeden port.
Senzor Hub využívá taktéž jednoho připojení portu do IO-Link Master, ale tento port je společný pro jeho čtyři vstupy.
Tímto vznikne nesporná výhoda ušetření jednotlivých portů na zařízení IO-Link Master k zapojení dalších jiných zařízení nebo senzorů.

Samotná montáž SHC 071 je řešena na lištu DIN na šest různých typů DIN lišt nebo lze zařízení uchytit na šrouby.

Vstup: 1x konektor M12 (IO-Link)
Výstup:
4x porty pro senzory SEN 073

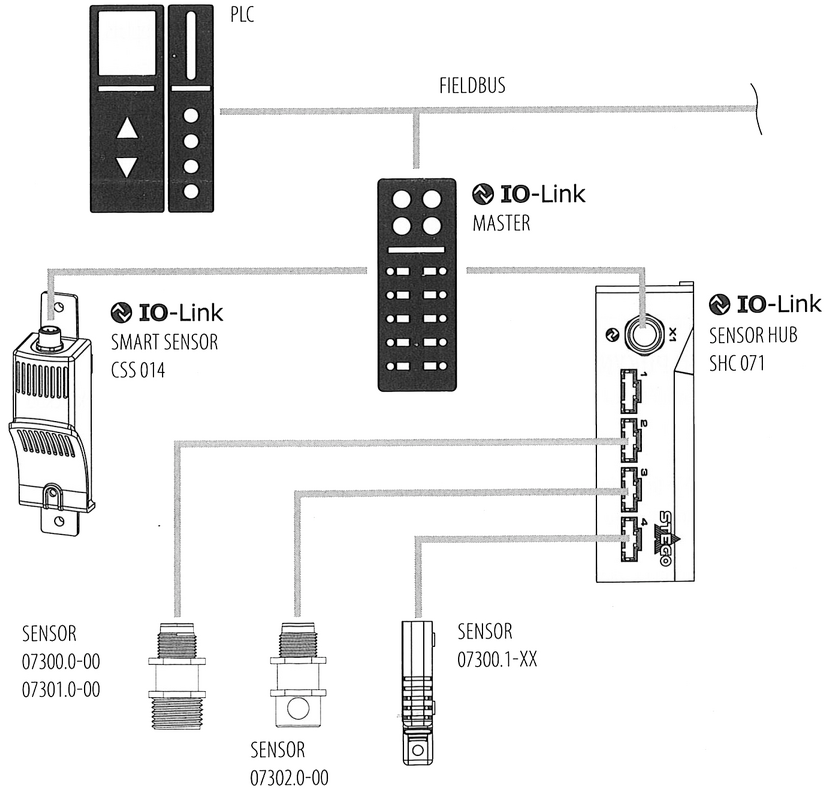

Příklady propojení

Schema zapojeni SHC 071
  • Zaplněn pouze 1 port na IO-Link Master pro 4 senzory
  • 4 porty pro senzory STEGO
  • Montáž na 6 různých DIN lišt
  • Digitální signál IO-Link
  • Vysoká přesnost

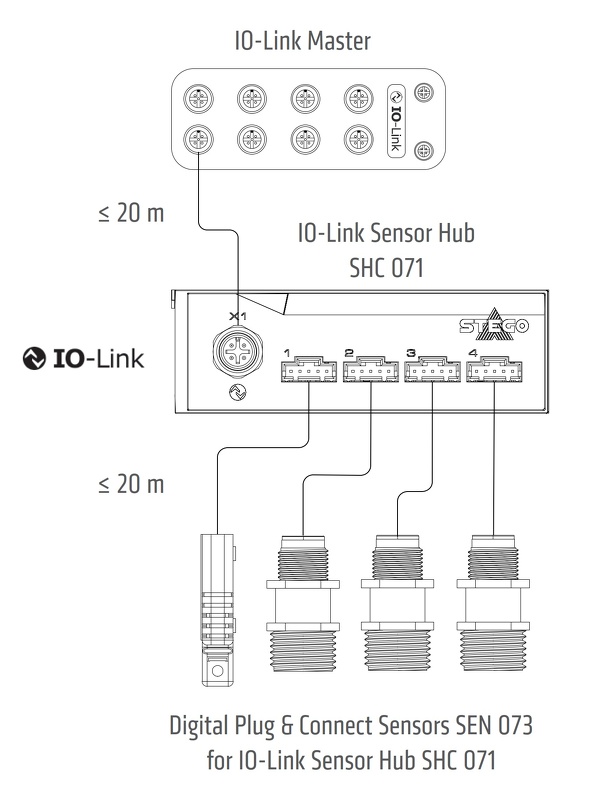

Schema zapojeni SHC 071




Rozšířené informace

Obecné technické údaje

Připojení senzorů 4x porty s odlehčeným tahem for 4 STEGO senzory1
IO-Link připojení M12 kulatý konektor, IEC 61076-2-101, 4 pinový, A kódováný
Elektrická ochrana otočení polarity, zkrat, přepětí
Uchycení příchytka na 35mm DIN lištu, EN 60715 a šrouby (M5)
Kryt plastový dle UL94-V-0, světle šedý
Rozměry 107 x 35 x 79 mm (87 mm s universální příchytkou)
Váha cca. 110 g
Montážní poloha libovolná
Provozní teplota -40 až +80 °C (-40 až +176 °F)
Skladovací teplota -40 až +85 °C (-40 až +185 °F)
Provozní/Skladovací vlhkost max. 90% RV (nekondenzující)
Montáž v nadmořské výšce ≤ 4000 m nad mořem
Stupeň krytí IP 40 / III (SELV)
Schválení CB No. DE1-63389
Ve shodě s IEC 61010-1
Vyhodnocena v souladu s UL a CSA standardy
1 senzory STEGO se objednávají zvlášť, zde

Technické a objednací údaje

Objednací číslo Rozhraní Napájecí napětí Spotřeba
07100.2-00 IO-Link (digitální) 24 V DC (DC 18-30 V) 0,5 W

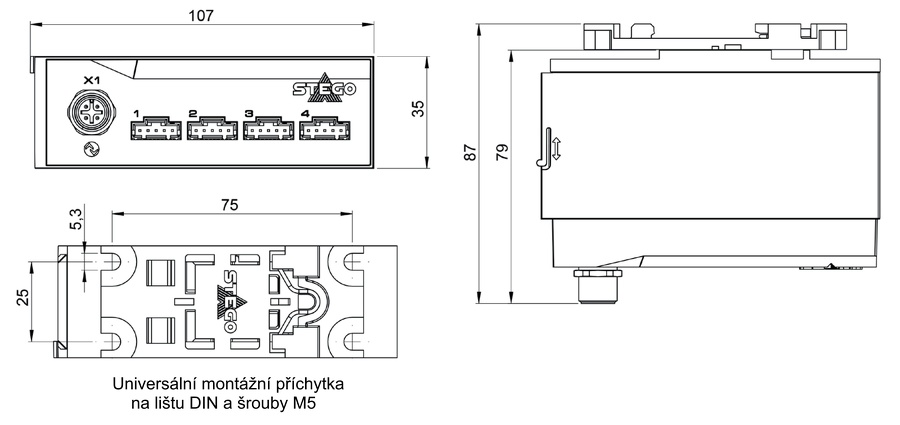

Rozměrové schéma

Schéma Sensor Hub SHC 071

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Návody
Návody
Zobrazit ikonaDownload ikona
