SEN 073 - Senzory pro Sensor Hub SHC 071, IO-Link
Jednotlivé digitální senzory použitelné pro Sensor Hub SHC 071 na IO-Link.
Senzory:
- teploty a vlhkosti, IP20/IP64
- tlaku a teploty, IP64
- intenzity osvetlení.
Senzory:
- teploty a vlhkosti, IP20/IP64
- tlaku a teploty, IP64
- intenzity osvetlení.
Cena 834 Kč
1 009,14 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu SEN 073 - Senzory pro Sensor Hub SHC 071, IO-Link (1)
Mechanický termostat - spínací
SEN 073, -40...+70 °C, 0...100% RVDigitální senzor teploty a relativní vlhkosti;
Rozsah teploty: -40 ... +70 °C; Tolerance +/- 0,2 K
Rozsah vlhkosti: 0 ... 100 % RV; Tolerance +/- 0,2 %
Připojení: konektor M12; Krytí: IP64; Váha: 25 g
Rozsah teploty: -40 ... +70 °C; Tolerance +/- 0,2 K
Rozsah vlhkosti: 0 ... 100 % RV; Tolerance +/- 0,2 %
Připojení: konektor M12; Krytí: IP64; Váha: 25 g
OBJ: 07300.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
834 Kč/ks
1 009,14 Kč s DPH
+-
Popis výrobku
Pro IO-Link Sensor Hub 071 se musí objednávat jednotlivé senzory a kabely zvlášť. Zařízení dokáže pojmout až 4 tyto senzory a jedním kabelm je připojit na IO-Link Master.
Senzory jsou rovnou z výroby přednastaveny k zapojení a použítí, není tak potřeba žádné kalibrace nebo nastavení.
Kromě senzorů lze objednat i kabely pro zapojení těchto senzorů do Sensor Hub 071.
- 3 typy senzorů STEGO
- Kabely k zapojení/propojení
- Jednoduchá instalace
- Vysoká přesnost
- Malé rozměry

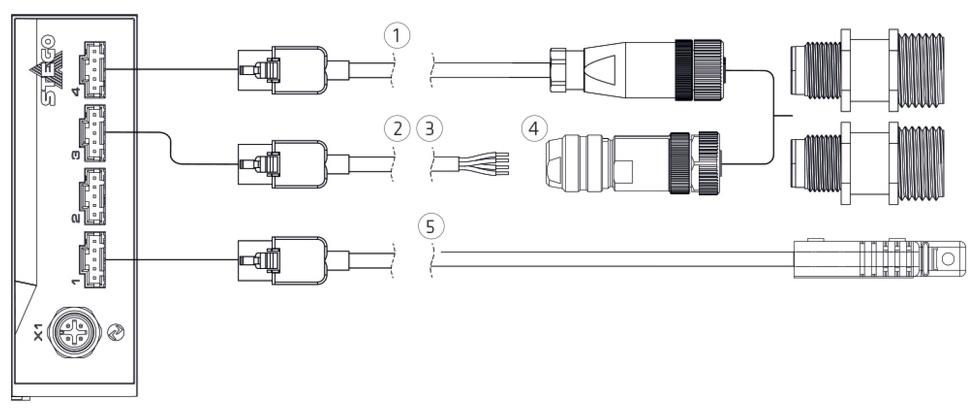

Příklady propojení
(1) Kabel s připojeným konektorem M12, délky 2 metry(2), (3) Kabel bez připojeného konektoru M12, délky 5 nebo 20 metrů
(4) Zásuvkový konektro M12
(5) Kabel s připojeným konektorem M12, délky 1 nebo 2 metry (Senzor teploty a vlhkosti s IP20)
Rozšířené informace
Obecné technické údaje
Rychlá navigace k senzorům a příslušenství:
- senzor teploty a relativní vlhkosti, SEN 073, IP 20
- senzor teploty a relativní vlhkosti, SEN 073, IP 64
- senzor absolutního tlaku a teploty, SEN 073, IP 64
- senzor intenzity světla, SEN 073
- Příslušenství - kabely pro senzory SEN 073

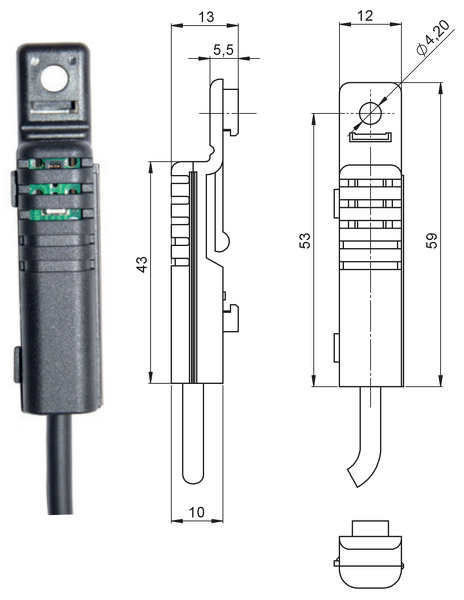

Digitální senzor teploty a relativní vlhkosti, SEN 073, IP20
 |
Uchycení | příchytka na 35mm DIN lištu EN 60715 a šrouby (M4) |
|---|---|---|
| Kryt | plastový dle UL94-V-0, černý | |
| Rozměry | 59 x 12 x 13 mm | |
| Montážní poloha | libovolná | |
| Doba odezvy T63 | 1,5 min. (Teplota), 7 sek. (Vlhkost) | |
| Připojení do SHC 071 | kabel s konektorem, stíněný | |
| Provozní / Skladovací teplota | -40 až +85 °C (-40 až +185 °F) | |
| Provozní/Skladovací vlhkost | 100% RV1 / max. 90% RV1 (nekondenzující) | |
| Montáž v nadmořské výšce | ≤ 4000 m nad mořem | |
| Stupeň krytí | IP 20 | |
| 1 RV - relativní vlhkosti | ||
Technické a objednací údaje, IP20
| Objednací číslo | Rozsah měřené teploty | Rozsah měřené vlhkosti | Délka kabelu | Hmotnost |
| 07300.1-00 | -40 až +80 °C (-40 až +176 °F) ± 0,2 K | 0 - 100 % RV ± 0,2 % | 1 m | 40 g |
|---|---|---|---|---|
| 07300.1-01 | -40 až +80 °C (-40 až +176 °F) ± 0,2 K | 0 - 100 % RV ± 0,2 % | 2 m | 70 g |
Digitální senzor teploty a relativní vlhkosti, SEN 073, IP64
 |
Uchycení | montážním klipem pro šroub Ø3 mm (součást balení) |
|---|---|---|
| Kryt | nerezová ocel | |
| Rozměry | 33,5 x Ø20 mm | |
| Montážní poloha | libovolná | |
| Doba odezvy T63 | 2 min. (Teplota), 20 sek. (Vlhkost) | |
| Připojení do SHC 071 | M12 konektor, IEC 61076-2-101, 4 pinový, A kódováný | |
| Provozní teplota | -40 až +70 °C (-40 až +158 °F) | |
| Skladovací teplota | -40 až +85 °C (-40 až +185 °F) | |
| Provozní/Skladovací vlhkost | 100% RV1 / max. 90% RV1 (nekondenzující) | |
| Montáž v nadmořské výšce | ≤ 4000 m nad mořem | |
| 1 RV - relativní vlhkosti | ||
Technické a objednací údaje, IP64
| Objednací číslo | Rozsah měřené teploty | Rozsah měřené vlhkosti | Krytí | Hmotnost |
| 07300.0-00 | -40 až +70 °C (-40 až +158 °F) ± 0,2 K | 0 - 100 % RV ± 0,2 % | IP 64 | cca. 25 g |
|---|

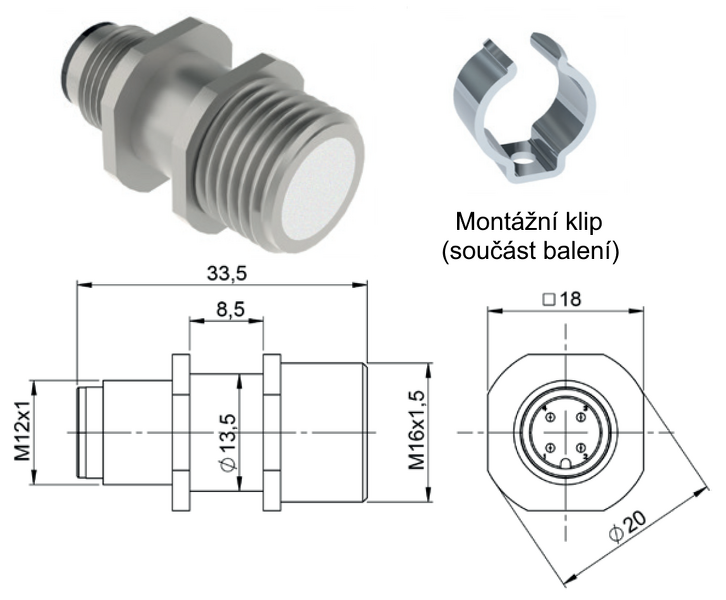

Digitální senzor absolutního tlaku a teploty, SEN 073, IP64
 |
Uchycení | montážním klipem pro šroub Ø3 mm (součást balení) |
|---|---|---|
| Kryt | nerezová ocel | |
| Rozměry | 33,5 x Ø20 mm | |
| Montážní poloha | libovolná | |
| Doba odezvy T63 | 5 sek. (Absolutní tlak), 2,5 min. (Teplota) | |
| Připojení do SHC 071 | M12 konektor, IEC 61076-2-101, 4 pinový, A kódováný | |
| Provozní teplota | -40 až +70 °C (-40 až +158 °F) | |
| Skladovací teplota | -40 až +85 °C (-40 až +185 °F) | |
| Provozní/Skladovací vlhkost | 100% RV1 / max. 90% RV1 (nekondenzující) | |
| Montáž v nadmořské výšce | ≤ 4000 m nad mořem | |
| 1 RV - relativní vlhkosti | ||
Technické a objednací údaje, IP64
| Objednací číslo | Rozsah meřeného tlaku1 | Rozsah měřené teploty2 | Krytí | Hmotnost |
| 07301.0-00 | 300 - 1100 hPA | -40 až +70 °C (-40 až +158 °F) | IP 64 | cca. 25 g |
|---|---|---|---|---|
| 1 Rozlišení: 0,1 hPA; | ||||
| Absolutní přesnost: ±1,7 hPA při rozsahu teploty -20 až +0 °C (-4 až +32 °F); | ||||
| Absolutní přesnost: ±1,0 hPA při rozsahu teploty 0 až +65 °C (+32 až +149 °F); | ||||
| 2 Rozlišení: 0,1 °C | ||||
| Absolutní přesnost: ±1,0 °C při rozsahu teploty 0 až +65 °C (+32 až +149 °F), ±0,5 °C při +25 °C (+77 °F) | ||||
Digitální senzor intenzity světla, SEN 073
 |
V průběhu roku 2021 bude k dodání venkovní senzor světla, měřící intenzitu viditelného světla. Spektrální odezva senzoru bude těsně odpovídat fotopické odezvě lidského oka. |
Technické a objednací údaje, IP64
| Objednaví číslo | Rozsah osvětlení | Relativní přenost | Připojení |
| 07302.0-00 | 0,01 - 83,865 lx | 0,2 % | M12 konektor, IEC 61076-2-101, 4 pinový, A kódováný |
|---|
Příslušenství pro digitální senzory SEN 073
Kabely
Níže uvedené kabely jsou potřebné pro připojení senzorů k Sensor Hub SHC 071.
Jedná se kabely určené k senzorům SEN 073:
- teploty a relativní vlhkosti, IP64 (obj.č. 07300.0-00)
- absolutního tlaku a teploty, IP64 (obj.č. 07301.0-00)
Standardní délka kabelu je 2 metry s připojeným konektorem M12.
Kabely délky 5 metrů a 20 metrů lze objednat pro individuální řešení bez připojeného konektoru M12, který je taktéž součástí balení.
Technické a objednací údaje, IP64
| Objednací číslo | Typ kabelu | Délka | Připojení |
| 244445 | Kabel senzoru s konektorem, se zajištěním, stíněný |
2 m | s připojeným zásuvkovým konektorem M12, IEC 61076-2-101, 4 pinový, A kódováný, stíněný |
|---|---|---|---|
| 244446 | 5 m | bez připojeného zásuvkového konektoru M12, IEC 61076-2-101, 4 pinový, A kódováný, stíněný |
|
| 244447 | 20 m | bez připojeného zásuvkového konektoru M12, IEC 61076-2-101, 4 pinový, A kódováný, stíněný |

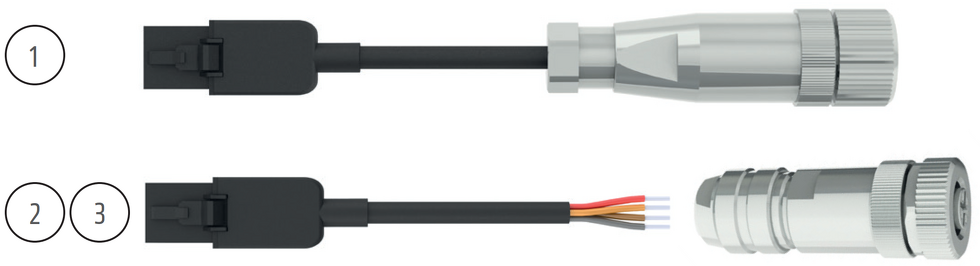

(1) Kabel délky 2 metry s připojeným zásuvkovým konektorem M12, obj.č. 244445
(2) Kabel délky 5 metrů bez připojeného zásuvkového konektoru M12, obj.č. 244446
(3) Kabel délky 20 metrů bez připojeného zásuvkového konektoru M12, obj.č. 244447
