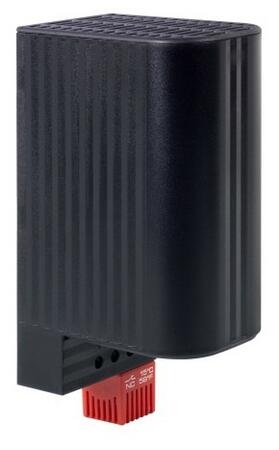

Topné těleso - Série CSF 060

CSF 060 -Polovodičové topné těleso s termostatem

Tepelný výkon: 50, 100 a 150 W
Polovodičové topné těleso s vestavěným termostatem a ochranným krytem proti popálení. Max. rozměry: 150×60×90 mm
Napětí: 120-240 V AC

Cena od 1 205 Kč
od 1 458,05 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (6)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
+420 724 159 531
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
VariantyPopis výrobkuTechnické údajeRozšířené informaceSoubory ke staženíSouvisející produkty

Varianty k produktu CSF 060 -Polovodičové topné těleso s termostatem (6)

CSF 060 - 50 W, 15°C Topné těleso s termostatem
Topné těleso s termostatem
CSF 060 - 50 W, 15°C
Topný výkon: 50 W; Zapínací proud: 2,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +86°C
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06001.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 205 Kč/ks
1 458,05 Kč s DPH
Porovnání
+-
Košík
CSF 060 - 50 W, 25°C Topné těleso s termostatem
Topné těleso s termostatem
CSF 060 - 50 W, 25°C
Topný výkon: 50 W; Zapínací proud: 2,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +86°C
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06002.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 205 Kč/ks
1 458,05 Kč s DPH
Porovnání
+-
Košík
CSF 060 - 100 W, 15°C Topné těleso s termostatem
Topné těleso s termostatem
CSF 060 - 100 W, 15°C
Topný výkon: 100 W; Zapínací proud: 4,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +120°C
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06011.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
CSF 060 - 100 W, 25°C Topné těleso s termostatem
Topné těleso s termostatem
CSF 060 - 100 W, 25°C
Topný výkon: 100 W; Zapínací proud: 4,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +120°C
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06012.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 660 Kč/ks
2 008,60 Kč s DPH
Porovnání
+-
Košík
CSF 060 - 150 W, 15°C Topné těleso s termostatem
Topné těleso s termostatem
CSF 060 - 150 W, 15°C
Topný výkon: 150 W; Zapínací proud: 8,0 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm; Teplota výstupního vzduchu: +145°C
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06021.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 105 Kč/ks
2 547,05 Kč s DPH
Porovnání
+-
Košík
CSF 060 - 150 W, 25°C Topné těleso s termostatem
Topné těleso s termostatem
CSF 060 - 150 W, 25°C
Topný výkon: 150 W; Zapínací proud: 8,0 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm; Teplota výstupního vzduchu: +145°C
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06022.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 105 Kč/ks
2 547,05 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Kompaktní topné těleso pro použití v uzavřených skříních s elektrickými a elektronickými komponentami. Konstrukce tělesa podporuje přirozené proudění, jehož výsledkem je dostatečný proud teplého vzduchu. Topné těleso je chráněno plastovým krytem proti náhodnému dotyku horkých částí. Následkem snížení povrchové teploty topidla lze zmenšit montážní vzdálenost okolních komponent.

Regulaci zajišťuje vestavěný pevně nastavený termostat. Odpadá tímto potřeba zapojení externího termostatu a připojovacích vodičů. Topení je konstruováno pro trvalý provoz.

  • Ochrana krytem proti popálení
  • Nízká povrchová teplota krytu
  • Integrovaný termostat
  • Rychlá montáž sponou na DIN lištu
  • Dvojitá izolace (plastový kryt)
  • Široký rozsah napájecích napětí
  • Malé rozměry

Rozšířené informace

Obecné technické údaje

Provozní napětí AC 120...240 V* (min. 110 V; max. 265 V)
Topný element pozistor PTC - s teplotním limitem
Povrchová teplota < +80 °C (+176 °F), kromě horní ochranné mřížky
Elektrické připojení 2-pólové svorky 2,5 mm2, utahovací moment 0,8 Nm
Uchycení ve skříni příchytka pro DIN lištu 35 mm, EN 60715
Kryt černý plast dle UL94 V-0
Montážní poloha svislá (výstupem vzduchu vzhůru, přívod napájení dole)
Provozní/skladovací teplota -40 až +70 °C / -45 až +70 °C
Provozní/skladovací vlhkost max. 90 % RV (nekondenzující)
Stupeň krytí/třída ochrany IP20 / II (dvojitá izolace)
Schválení VDE, GOST-R
Poznámka jiné napájecí napětí na dotaz
*Provoz s napájecím napětím pod AC/DC 140 V snižuje tepelný výkon o cca. 10 %.

Technické a objednací údaje

Obj.
číslo		 Tepelný
výkon 1)		 Max.
spínací
proud		 Doporučená
pojistka T		 Teplota
vzduchu
na výstupu 2)		 Rozpínací
teplota termostatu 3)		 Spínací
teplota termostatu 3)		 Rozměry Hmotnost
06001.0-00 50 W 2,5 A 4 A 86 °C 15 °C 5 °C 110×60×90 mm 0,3 kg
06002.0-00 50 W 2,5 A 4 A 86 °C 25 °C 15 °C 110×60×90 mm 0,3 kg
06011.0-00 100 W 4,5 A 8 A 120 °C 15 °C 5 °C 110×60×90 mm 0,3 kg
06012.0-00 100 W 4,5 A 8 A 120 °C 25 °C 15 °C 110×60×90 mm 0,3 kg
06021.0-00 150 W 8 A 8 A 145 °C 15 °C 5 °C 150×60×90 mm 0,5 kg
06022.0-00 150 W 8 A 8 A 145 °C 25 °C 15 °C 150×60×90 mm 0,5 kg
1) Dle okolní teploty - viz graf;    2) Měřeno 50 mm nad ochrannou mřížkou;     3) Tolerance ±5%

Tepelný výkon v závislosti na okolní teplotě

Závislost tepelného výkonu na okolní teplotě

Schéma

Schéma topného tělesa s termostatem - CSF 060

Příklad zapojení

Příklad zapojení topného tělesa s termostatem - CSF 060

Technické údaje

Parametry

Plastový ochr. krytano Ano
S ventilátorembe Ne
S vestavěným termostatemano Ano
Výbušné prostředíbe Ne
Topná tělesa bez ventilátoru
