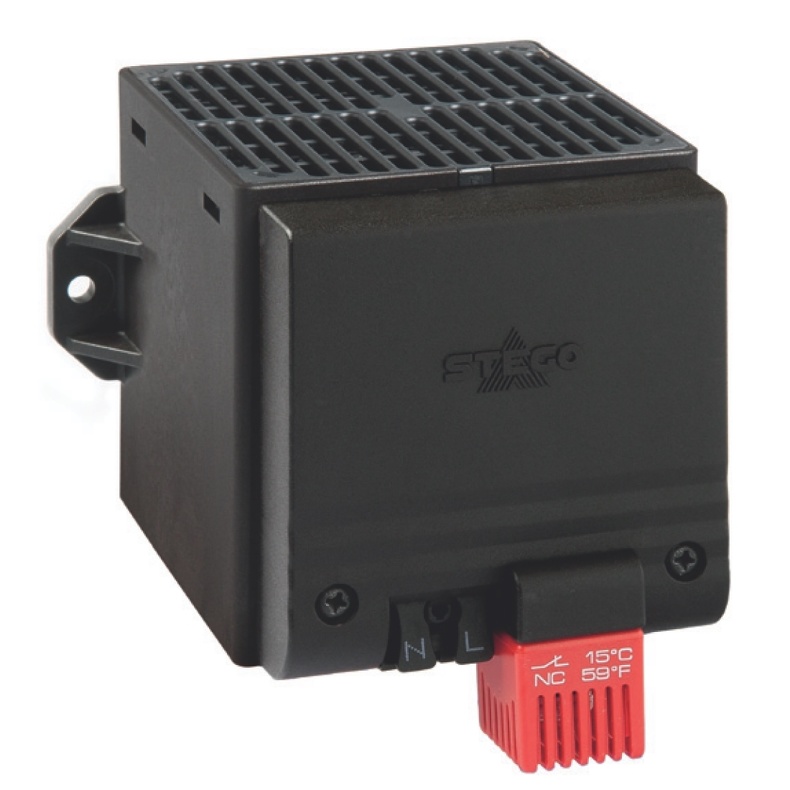

CSF 028 - Malé polovodičové topné těleso s ventilátorem a termostatem
Tepelný výkon: 250 a 400 W
Topné těleso s ventilátorem a vestavěným pevně nastaveným termostatem. Robustní provedení, vhodné do prostředí s vibracemi.
Napětí: 230 V AC
Topné těleso s ventilátorem a vestavěným pevně nastaveným termostatem. Robustní provedení, vhodné do prostředí s vibracemi.
Napětí: 230 V AC
Cena od 2 440 Kč
od 2 952,40 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (8)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu CSF 028 - Malé polovodičové topné těleso s ventilátorem a termostatem (8)
Polovodičové topné těleso
CSF 028 250W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-06
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 440 Kč/ks
2 952,40 Kč s DPH
+-
Polovodičové topné těleso
CSF 028 250W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-09
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 440 Kč/ks
2 952,40 Kč s DPH
+-
Polovodičové topné těleso
CSF 028 250W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-08
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 440 Kč/ks
2 952,40 Kč s DPH
+-
Polovodičové topné těleso
CSF 028 250W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 250W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 9,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: do panelu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 10,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02821.0-11
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 440 Kč/ks
2 952,40 Kč s DPH
+-
Polovodičové topné těleso
CSF 028 400W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-06
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 650 Kč/ks
3 206,50 Kč s DPH
+-
Polovodičové topné těleso
CSF 028 400W, DIN lišta, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-09
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 650 Kč/ks
3 206,50 Kč s DPH
+-
Polovodičové topné těleso
CSF 028 400W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +5°C; Teplota vypnutí: +15°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-08
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 650 Kč/ks
3 206,50 Kč s DPH
+-
Polovodičové topné těleso
CSF 028 400W, PANEL, 230 V ACTeplovzdušný ventilátor; Průtok vzduchu: 45 m3/h při 50Hz, 54 m3/h při 60Hz; Topný výkon: 400W
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
Teplota zapnutí: +15°C; Teplota vypnutí: +25°C; Max. zapínací proud: 15,0 A
Topný element: termistor (PTC); Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníková slitina; Montáž: na panel; Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměry: 119x151x47mm; Hmotnost: 0,5 Kg; Doporučená pojistka: 16,0 A; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 02820.0-11
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 650 Kč/ks
3 206,50 Kč s DPH
+-
Volitelné příslušenství k CSF 028 - Malé polovodičové topné těleso s ventilátorem a termostatem
Příslušenství

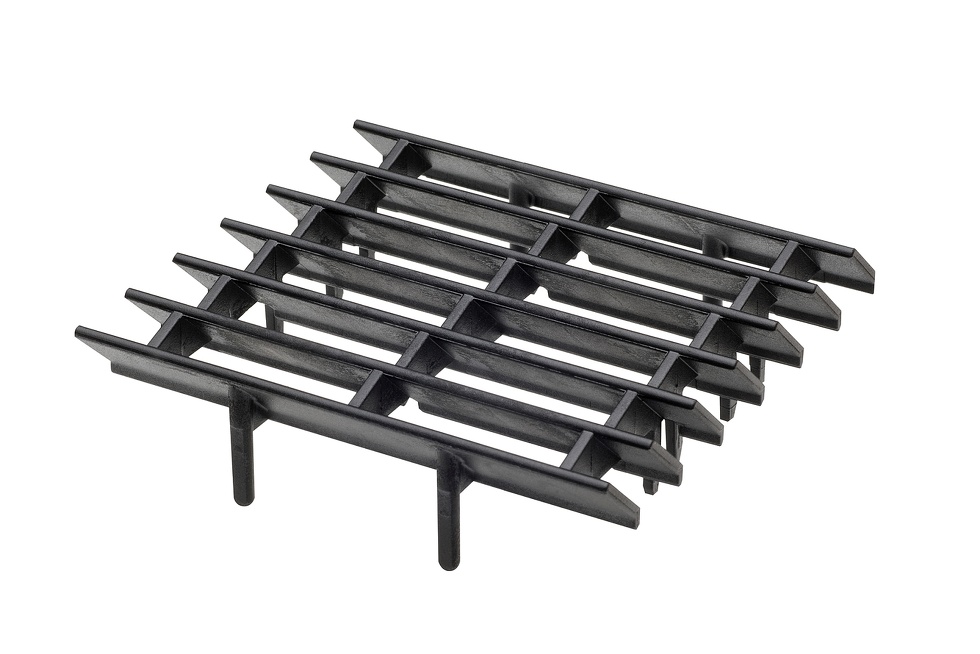

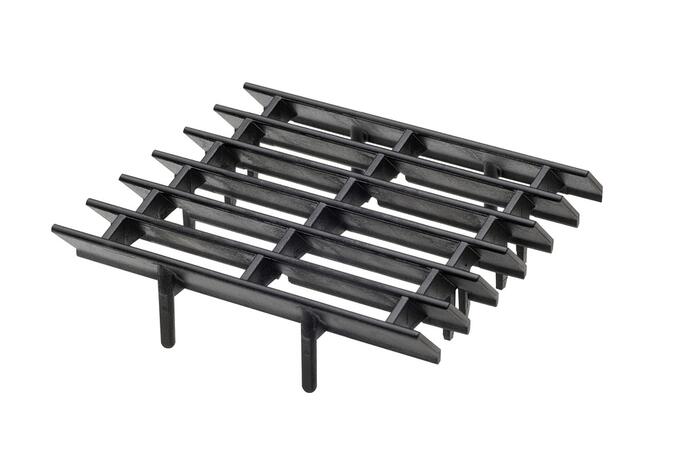

CSL/CSF 028 - vzduchový usměrňovačPříslušenství určeno pro použití k teplovzdušného ventilátoru malého CSL/CSF 028
OBJ: 252017
Záruka: 12 m.
Není skladem
Prověříme pro Vás
119 Kč/ks
143,99 Kč s DPH
+-
Popis výrobku
Topné těleso s ventilátorem zajišťuje ochranu proti tvorbě kondenzace vlhkosti a poskytuje rovnoměrné rozložení teploty v uzavřených zařízeních s elektrickými a elektronickými komponentami. Malá velikost CSF 028 je určena do zařízení s nedostatkem prostoru a s pevně nastaveným termostatem zajišťuje dokonalou ochranu proti tvoření kondenzace a zajišťuje stabilní teplotu ve vnitřních i venkovních rozváděčích s elektrickými či elektronickými komponentami.K topnému tělesu není nutné již připojovat externí termostat. Připojený pevně nastavený termostat zajišťuje spínání topného tělesa. Topné těleso CSF 028 je určeno pro uchycení na panel pomocí šroubů (šrouby M5) nebo DIN lišty.
Robustní pouzdro s uchycením šrouby je určeno pro aplikace s vysokými vibracemi.
- Malé, kompaktní provedení
- Vestavěný termostat
- Dynamický náběh teploty
- Bezpečné na dotek
- Jednoduchá instalace a rychlé zapojení
- Montáž na DIN lištu nebo panel šrouby
 |
Příslušenství: Usměrnovač vzduchu Usměrnovač vzduchu je součástí příslušenství teplovzdušného ventilátoru CSL 028. Je lehce připojitelný na ochrannou mřížku teplovzdušného ventilátoru bez použití nástroje a přesměrovává výstupní teplý vzduch o 45°, což vede k lepšímu rozdělení tepla uvnitř skříně rozvaděče. Teplota nad ochrannou mřížkou se snižuje až o 20 °C (měřeno 100 mm nad ochrannou mřížkou). |
Rozšířené informace
Obecné technické údaje
| Topný element | termistor (PTC) s teplotním limitem |
|---|---|
| Tepelný výkon | 250 W nebo 400 W při okolní teplotě 20 °C |
| Teplotní čidlo | Ochrana proti přehřátí při selhání rotoru ventilátoru, automatické opětovné zapnutí |
| Teplota povrchu | - při výkonu 250 W - max. 50 °C na krytu; - při výkonu 400 W - max. 65 °C na krytu; mimo horní ochranou mřížku, při okolní teplotě 20 °C |
| Ventilátor | Axiální ventilátor s kuličkovým ložiskem. Volný průtok vzduchu: 45 m3/h (při AC 230V); 54m3/h (při AC 120V) Životnost: 40 000 h při +40 °C |
| Elektrické připojení | 2-pólová duální tlačná svorkovnice pro drát 2,5 mm2 (lankový vodič s izolací 1,5 mm2) |
| Uchycení | Varianta 1: Příchytkou na DIN lištu 35 mm, EN 60715 Varianta 2: Šrouby na panel (Ø 5,5 mm), utahovací moment 2 Nm max., podložka nutná |
| Montážní poloha | Svislá (výstup vzduchu vzhůru) nebo vodorovná (výstup vzduchu do strany) |
| Rozměry | - model na DIN lištu: 105x85x118 mm, - model s připojením na šrouby: 105x115x108 mm |
| Hmotnost | cca. 0,5 kg |
| Provozní/Skladovací teplota | -40 až +70 °C / -45 až +70 °C |
| Provozní/skladovací vlhkost | max. 90 % relativní vlhkosti (nekondenzující) |
| Stupeň krytí/Třída ochrany | IP20 / II (dvojitá izolace) |
| Poznámka | další napájecí napětí na dotaz |
| Objednací číslo | Provozní napětí |
Tepelný výkon |
Spínací proud |
Doporučená pojistka T |
Teplota vypnutí |
Teplota zapnutí |
Schválení | |
| uchycení: DIN lištou |
uchycení: šrouby |
|||||||
| 02821.0-06 | 02821.0-08 | AC 230 V, 50/60 Hz |
250 W | 9 A | 10 A | +15 °C | +5 °C | VDE, UL, EAC |
|---|---|---|---|---|---|---|---|---|
| 02821.0-09 | 02821.0-11 | AC 230 V, 50/60 Hz |
250 W | 9 A | 10 A | +25 °C | +15 °C | VDE, UL, EAC |
| 02820.0-06 | 02820.0-08 | AC 230 V, 50/60 Hz |
400 W | 15 A | 16 A | +15 °C | +5 °C | VDE, UL, EAC |
| 02820.0-09 | 02820.0-11 | AC 230 V, 50/60 Hz |
400 W | 15 A | 16 A | +25 °C | +15 °C | VDE, UL, EAC |
| 02821.9-06 | 02821.9-08 | AC 120 V, 50/60 Hz |
250 W | 6 A | 10 A | +15 °C | +5 °C | UL File No. E234324, EAC |
| 02821.9-09 | 02821.9-11 | AC 120 V, 50/60 Hz |
250 W | 6 A | 10 A | +25 °C | +15 °C | UL File No. E234324, EAC |
| 02820.9-06 | 02820.9-08 | AC 120 V, 50/60 Hz |
400 W | 9 A | 10 A | +15 °C | +5 °C | UL File No. E234324, EAC |
| 02820.9-09 | 02820.9-11 | AC 120 V, 50/60 Hz |
400 W | 9 A | 10 A | +25 °C | +15 °C | UL File No. E234324, EAC |

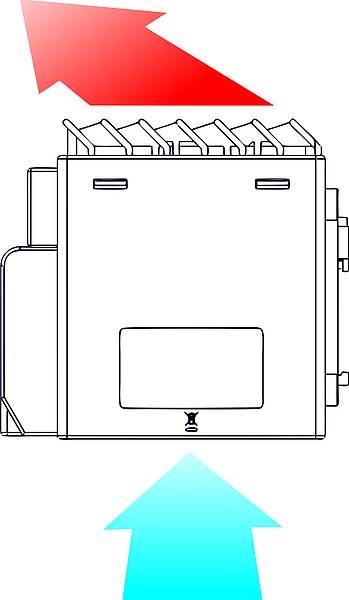

Usměrňovač vzduchu pro lepší rozvod tepla
| Objednací číslo | Rozměry 2 | Plast | Balení | Hmotnost |
| 252017 | 85 x 85 x 12 [mm] | podle UL94 V-0, černý | 1 kus | 35 g |
|---|---|---|---|---|
| 2 Rozměry celého usměrňovače | ||||

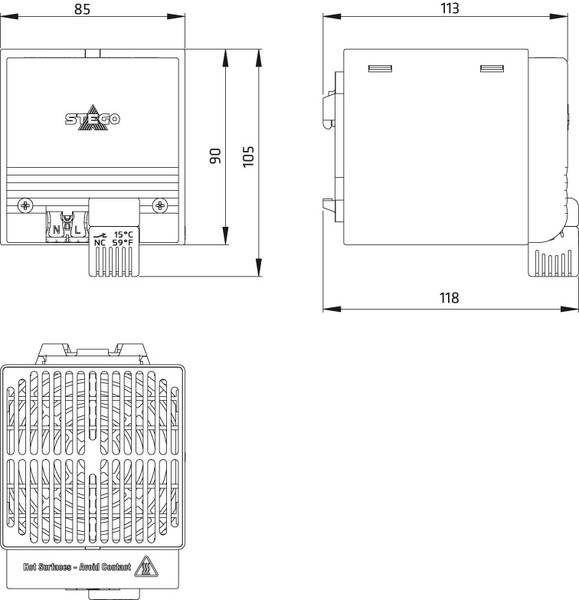

Rozměry topného tělesa CSF 028 s uchycením na lištu DIN

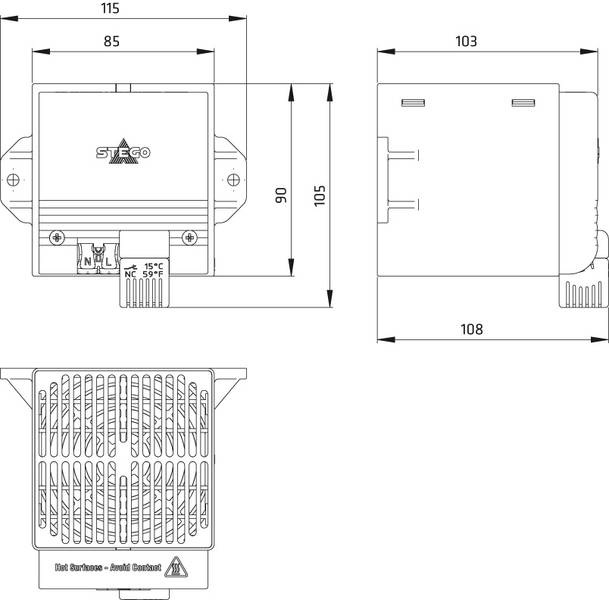

Rozměry topného tělesa CSF 028 s uchycenín na šrouby

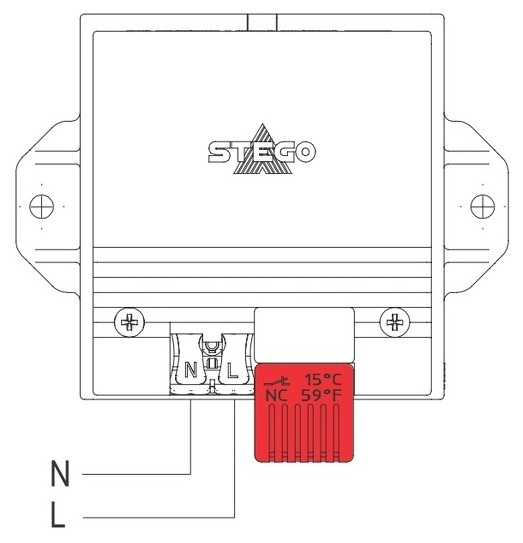

Příklad zapojení teplovzdušného ventilátoru CSF 028
Soubory ke stažení
Související produkty
Varianty: 4
Série CR 027Tepelný výkon: až 650 W
Kompaktní teplovzdušný ventilátor s integrovaným termostatem a indikátorem funkce.
Rozměr: 100×128×165 mm
Napětí: 100-120 V, 220-240 V AC
Kompaktní teplovzdušný ventilátor s integrovaným termostatem a indikátorem funkce.
Rozměr: 100×128×165 mm
Napětí: 100-120 V, 220-240 V AC
Varianty: 3
Série CR 030Tepelný výkon: 950 W
Výkonný teplovzdušný ventilátor s integrovaným termostatem nebo hygrostatem. Pro umístění na dno skříně.
Rozměr: 168×145×100 mm
Napětí: 120 V, 230 V AC
Výkonný teplovzdušný ventilátor s integrovaným termostatem nebo hygrostatem. Pro umístění na dno skříně.
Rozměr: 168×145×100 mm
Napětí: 120 V, 230 V AC
Varianty: 2
Série CR 130Tepelný výkon: 950 W
Výkonný teplovzdušný ventilátor s integrovaným termostatem nebo hygrostatem. Vhodný pro umístění na stěnu skříně. Rozměr: 182×160×99 mm
Napětí: 120 V, 230 V AC
Výkonný teplovzdušný ventilátor s integrovaným termostatem nebo hygrostatem. Vhodný pro umístění na stěnu skříně. Rozměr: 182×160×99 mm
Napětí: 120 V, 230 V AC
Varianty: 2
Série CS 030Tepelný výkon: 1200 W
Vysoce výkonný teplovzdušný ventilátor. Vhodný pro umístění na dno skříně.
Volitelně s integrovaným termostatem.
Rozměr: 168×145×120 mm
Napětí: 120 V, 230 V AC
Vysoce výkonný teplovzdušný ventilátor. Vhodný pro umístění na dno skříně.
Volitelně s integrovaným termostatem.
Rozměr: 168×145×120 mm
Napětí: 120 V, 230 V AC
Varianty: 2
Série CS 130Tepelný výkon: 1200 W
Vysoce výkonný teplovzdušný ventilátor. Vhodné pro umístění na stěnu skříně.
Volitelně s integrovaným termostatem.
Rozměr: 182×160×120 mm
Napětí: 120 V, 230 V AC
Vysoce výkonný teplovzdušný ventilátor. Vhodné pro umístění na stěnu skříně.
Volitelně s integrovaným termostatem.
Rozměr: 182×160×120 mm
Napětí: 120 V, 230 V AC
Varianty: 4
Série CSF 032Tepelný výkon: 1000 W
s vestavěným termostatem
Vysoce výkonné polovodičové topné těleso s ventilátorem do rozváděčů.
Rozměr: 150,5×88×66 mm
Napětí: 100-120 V, 220-240 V AC
s vestavěným termostatem
Vysoce výkonné polovodičové topné těleso s ventilátorem do rozváděčů.
Rozměr: 150,5×88×66 mm
Napětí: 100-120 V, 220-240 V AC
Varianty: 6
Série CSF 060Tepelný výkon: 50, 100 a 150 W
Polovodičové topné těleso s vestavěným termostatem a ochranným krytem proti popálení. Max. rozměry: 150×60×90 mm
Napětí: 120-240 V AC
Mohlo by vás zajímat
Údálosti
03.10.2023 - 04.10.2023
2. ročník elektrotechnické výstavy Volty.cz
Nově na výstavišti Černá louka v Ostravě proběhne již 2. ročník úspěšné elektrotechnické výstavy Volty.cz.Těšit se můžete opět i na náš stánek GHV Trading,...
10.10.2023 - 12.10.2023
XII. Celostátní setkání projektantů a konstruktérů elektro, elektrotechniků, energetiků, pracovníků MaR a pracovníků elektromontážních firem a elektroúdržby Slovenské republiky
Zveme Vás na celostátní...
Mimořádné akce
15.09.2023 - 15.10.2023
Získejte slevu 15% na kamery nové řady ECO a MINI
Termokamery řady ECO a MINI mají za cíl nahradit klasické bezkontaktní teploměry. Tak proč nemít za podobnou cenu přímo termokameru?
01.09.2023 - 29.12.2023
* Zkoušečka Fluke 150/VDE za cenu nižšího modelu Fluke T130/VDE* Multimetry Fluke 116 a Fluke 117, klešťový multimetr Fluke 325 a zkoušečka T6-600 za zvýhodněnou cenu* Tester instalací Fluke 1662, Fluke...
Novinky
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...
Odborné články
16.09.2023
Optimální řešení řízení induktivních zátěží je otázkou téměř v každé instalaci, snad mimo ty bytové. Mohou to být různé aplikace – pohony pásových linek, ventilátory a ventilační systémy, kompresory ale...
01.08.2023
Se spínacími prvky pro rezistivní a induktivní zátěže se konstruktéři potýkají takřka denně. Čelí výzvě v podobě výběru vhodného spínacího prvku, který bude dimenzován pro požadovaný výkon spínaného zařízení....
