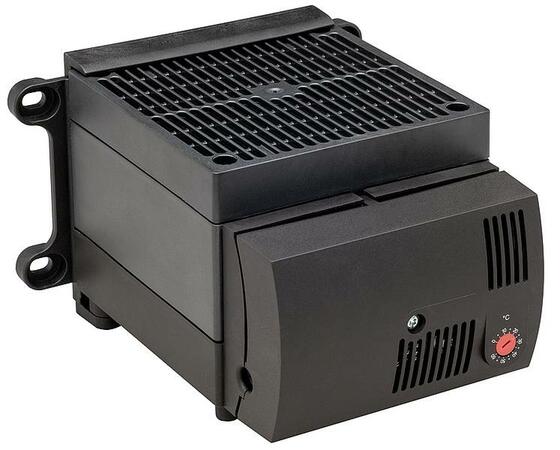

CS 130 - Výkonné polovodičové topné těleso s ventilátorem
Tepelný výkon: 1200 W
Vysoce výkonný teplovzdušný ventilátor. Vhodné pro umístění na stěnu skříně.
Volitelně s integrovaným termostatem.
Rozměr: 182×160×120 mm
Napětí: 120 V, 230 V AC
Dotaz na produktPorovnat
Varianty k produktu CS 130 - Výkonné polovodičové topné těleso s ventilátorem (2)
Rozsah termostatu: 0 ... +60°C; Teplotní čidlo: ochrana proti přehřátí, aut. opětovné zapnutí
Topný element: termistor (PTC); Rozměr: 182x160x120mm; Doporučená pojistka (s časovou prodlevou): 10,0 A
Montáž: šrouby na panel (M6) nebo na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 220-240 V, 50/60Hz
Max. zapínací proud: 13,0 A; Hmotnost: 1,3 Kg; Schválení: UL File No. E187294, EAC a VDE.
Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Topný element: termistor (PTC); Rozměr: 182x160x120mm; Doporučená pojistka (s časovou prodlevou): 10,0 A
Montáž: šrouby na panel (M6) nebo na DIN lištu; Stupeň krytí: IP20; Provozní napětí: AC 220-240 V, 50/60Hz
Max. zapínací proud: 13,0 A; Hmotnost: 1,3 Kg; Schválení: UL File No. E187294, EAC a VDE.
Popis výrobku
Kompaktní vysoce výkonné topné těleso s ventilátorem brání kondenzaci vlhkosti a zajišťuje rovnoměrné rozložení teploty uvnitř skříně s elektrickými/elektronickými komponenty. Plastový kryt poskytuje dvojitou izolační ochranu a zamezuje přímému styku s horkými částmi. Topné těleso lze dodat s integrovaným termostatem pro řízení teploty. CS 130 je navrženo pro umístění na stěnu skříně.
Pro montáž na dno je určeno CS 030.
- Kompaktní provedení
- Vysoký tepelný výkon
- Dvojitá izolace
- Volitelný vestavěný termostat
- Možnost připevnění šrouby nebo na DIN lištu
Rozšířené informace
| Topný element | PTC pozistor, s teplotním limitem |
|---|---|
| Teplotní čidlo | k ochraně proti přehřátí v případě selhání ventilátoru, automatické opětovné zapnutí |
| Axiální ventilátor | s kuličkovým ložiskem, volný průtok vzduchu 160 m3/h, životnost 50 000 h při 25 °C (77 °F) |
| Kryt | černý plast dle UL94 V-0 |
| Připojení | 2-pólová svorkovnice pro vodiče max. 2,5 mm2, utahovací moment 0,8 Nm |
| Uchycení | příchytka pro 35 mm DIN lištu, EN 50022 nebo šrouby M6 |
| Montážní poloha | vodorovná (výstupem vzduchu vzhůru) |
| Provozní / Skladovací teplota | -45 až +70 °C (-49 až +158 °F) |

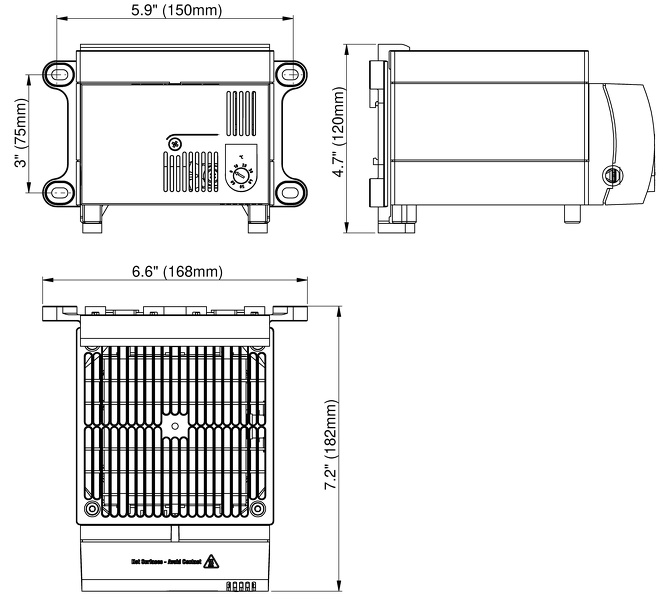

| Rozměry | 182×168×120 mm |
| Stupeň krytí/třída ochrany | IP20 / II (dvojitá izolace) |
| Hmotnost | cca. 1,3 kg |
| Obj. číslo | Typ | Provozní napětí | Tepelný výkon1 |
Max. spínací proud |
Nastavit. rozsah teploty2 |
Schválení |
| 13060.0-00 | s termostatem | 230 V AC, 50/60 Hz | 1 200 W | 13 A | 0...60 °C | VDE, UL file No. E1500573, EAC |
|---|---|---|---|---|---|---|
| 13060.0-01 | bez termostatu | 230 V AC, 50/60 Hz | 1 200 W | 13 A | - | |
| 13060.9-00 | s termostatem | 120 V AC, 50/60 Hz | 1 200 W | 16 A | 32...140 °F | UL file No. E1500573, EAC |
| 13060.9-01 | bez termostatu | 120 V AC, 50/60 Hz | 1 200 W | 16 A | - | |
| 1 při pokojové teplotě 20 °C 2 teplotní rozdíl 7 K (tolerance ± 4 K) 3 dle UL 508A, N/TW na vyžádání |
||||||
Schéma
Schéma zapojení
Technické údaje
Parametry
| Plastový ochr. kryt |  Ano |
|---|---|
| S ventilátorem | Ano |
| S vestavěným termostatem | Ano |
| Výbušné prostředí |  Ne |
| Topná tělesa s ventilátorem | |
