CR 130 - Výkonné topné těleso s ventilátorem
Tepelný výkon: 950 W
Výkonný teplovzdušný ventilátor s integrovaným termostatem nebo hygrostatem. Vhodný pro umístění na stěnu skříně. Rozměr: 182×160×99 mm
Napětí: 120 V, 230 V AC
Dotaz na produktPorovnat
Varianty k produktu CR 130 - Výkonné topné těleso s ventilátorem (1)
Topný element: výkonné topné těleso; Teplotní čidlo: ochrana proti přehřátí, automatické opětovné zapnutí
Tepelný zářič: hliníkový profil; Montáž: na DIN nebo šrouby (M5); Stupeň krytí: IP20; Provozní napětí: AC 230 V, 50/60Hz
Rozměr: 182x160x99mm; Hmotnost: 1,5 Kg; Doporučená pojistka: 6,3 A; Schválení: UL File No. E187294, EAC a VDE.
Popis výrobku
Kompaktní vysoce výkonný teplovzdušný ventilátor zabraňuje kondenzaci a zajišťuje rovnoměrné rozložení teploty uvnitř skříně s elektrickými či elektronickými komponentami. Plastové provedení krytu poskytuje dvojitou izolační ochranu a zabraňuje přímému doteku. Teplovzdušný ventilátor je k dodání s integrovaným termostatem nebo pevně nastaveným hygrostatem pro řízení teploty nebo vlhkosti. CR 130 je navržen pro montáž na stěnu, pro montáž na spodek skříně je určen CR 030.
- Kompaktní provedení
- Dvojitá izolace
- Integrovaný termostat nebo hygrostat
- Volitelné uchycení na DIN lištu nebo šrouby
Rozšířené informace
Obecné technické údaje
| Topný element | vysoce výkonná topná patrona |
|---|---|
| Teplotní čidlo | ochrana proti přehřátí při selhání ventilátoru, automatické opětné zapnutí + ochrana tavnou pojistkou |
| Tepelný zářič | lisovaný hliníkový profil |
| Axiální ventilátor | s kuličkovým ložiskem, životnost 50 000h při 25 °C (77 °F) |
| Volný průtok vzduchu | 160 m3/h |
| Kryt | černý plast dle UL94 V-0 |
| Připojení | 2-pólová svorkovnice pro vodiče max. 2,5 mm2 max. utahovací moment 0,8 Nm |
| Uchycení | příchytka pro 35 mm DIN lištu, EN 50022, šrouby (M6) |
| Montážní poloha | vodorovná (výstupem vzduchu vzhůru) |
| Provozní1 / Skladovací teplota | -45 až +70 °C (-49 až +158 °F) |
| Provozní / Skladovací vlhkost | max. 90% relativní vlhkosti (nekondenzační) |
| Rozměry | 182×168×99 mm |
| Hmotnost | cca. 1,5 kg |
| Stupeň krytí/třída ochrany | IP20 / II (dvojitá izolace) |
| Poznámka | jiné topné výkony od 200 W na vyžádání |
| 1 Teplotní rozsah použití s integrovaným hygrostatem: 0 až +60 °C (+32 až +140 °F) | |
| Obj. číslo | Provedení | Napájení | Tepelný výkon |
Rozsah nastavení2 | Schválení |
| 13051.0-00 | s termostatem | 230 V AC, 50/60 Hz | 950 W | 0 až 60 °C | VDE + UL File No. E234324, EAC |
|---|---|---|---|---|---|
| 13051.0-02 | s hygrostatem | 230 V AC, 50/60 Hz | 950 W | 65 % relativní vlhkosti pevné nastavení |
|
| 13059.9-00 | s termostatem | 120 V AC, 50/60 Hz | 950 W | 32 až 140 °F | UL File No. E234324, EAC |
| 2 Teplotní rozdíl 7 K (tolerance ± 4 K) | |||||

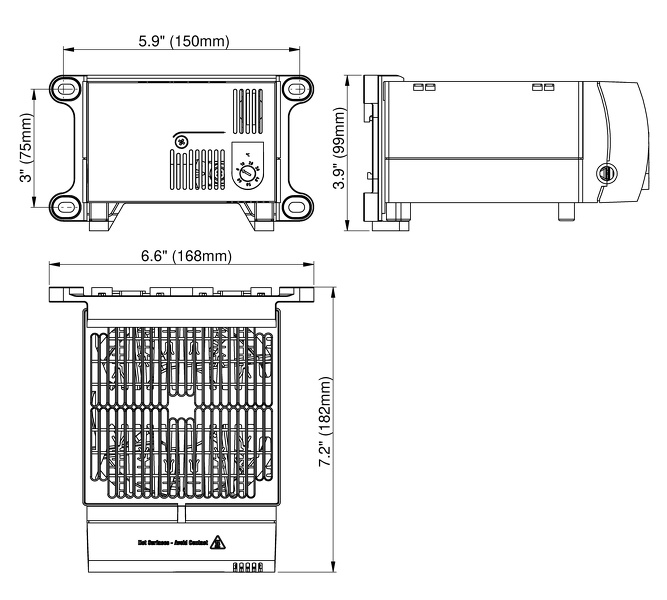

Schéma

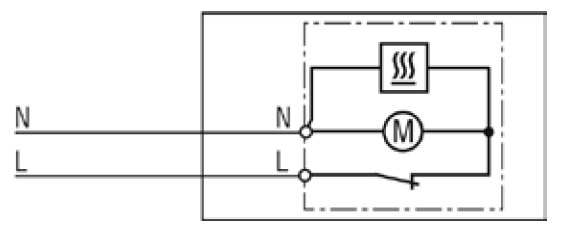

Schéma zapojení
Technické údaje
Parametry
| Plastový ochr. kryt |  Ano |
|---|---|
| S ventilátorem | Ano |
| S vestavěným termostatem | Ano |
| Výbušné prostředí |  Ne |
| Topná tělesa s ventilátorem | |
