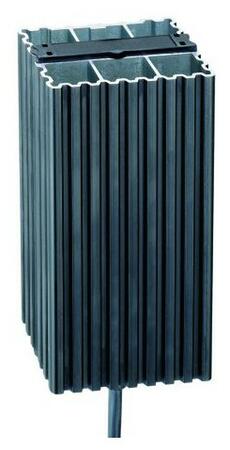

HG 040 - Polovodičové topné těleso
Tepelný výkon: 15, 30, 45, 60, 75, 100, 150 W
Topné těleso do rozváděčových skříní. Polovodičový topný element. Max. rozměry: 70×50×220 mm. Přípojení kabelem (IP44).
Topné těleso do rozváděčových skříní. Polovodičový topný element. Max. rozměry: 70×50×220 mm. Přípojení kabelem (IP44).
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Nahrazeno produkty
Varianty: 19
Série HG 140Tepelný výkon:
15, 30, 45, 60, 75, 100 a 150 W
Topné komínkové těleso s polovodičovým topným elementem na DIN lištu. Připojení pomocí svorkovnice.
Napětí: 120-240 V, 12-48 V AC/DC
Pro temperaci větších rozváděčových skříní
15, 30, 45, 60, 75, 100 a 150 W
Topné komínkové těleso s polovodičovým topným elementem na DIN lištu. Připojení pomocí svorkovnice.
Napětí: 120-240 V, 12-48 V AC/DC
Pro temperaci větších rozváděčových skříní
Varianty k produktu HG 040 - Polovodičové topné těleso (1)
Příslušenství
Uchycení šroubem pro HGK/HGPříchytka na panel; 1 Balení = 2 ks.
Popis výrobku
Topná tělesa chrání komponenty v rozvodných skříních před jejich selháním z důvodu kondenzace a současně slouží jako ochrana před poklesem teploty v rozváděči pod stanovenou minimální hodnotu. Komínový efekt hliníkového profilového zářiče pomáhá dokonalejšímu rozvodu tepla v rozváděči.- Dynamický náběh teploty
- Teplotní omezení
- Kompaktní provedení
- Energeticky úsporné provedení
- Jednoduchá montáž na DIN lištu
- Připojení kabelem
- Vysoký stupeň krytí IP44
Rozšířené informace
| Provozní napětí | AC/DC 110...250 V max. 265 V |
|---|---|
| Tepelný element | pozistor, s teplotním limitem |
| Tepelný zářič | eloxovaný lisovaný hliníkový profil |
| Třída ochrany | I (zeměním) |
| Stupeň krytí | IP 44 |
| Přívod napájení | 3× 0,75mm2×500 mm izolovaný kabel (silikon) |
| Montáž | na DIN lištu 35mm, dle EN 50022 |
| Instalační poloha | svislá (z důvodu proudění vzduchu) |
| Provozní/skladovací teplota | -40 až +70 °C (-49 až +158 °F) |
| Provozní/Skladovací vlhkost | max. 90%RV (nekondenzující) |
| Volitelné příslušenství | upevnění pomocí šroubů 09024.0-00Poznámka: stadardní připojení na DIN lištu. Pokud je vyžadováno připojení na panel šrouby, lze dokoupit úchytky. |
| Schváleno | VDE, UL E150057 |
| Další napájecí napětí na dotaz (např. AC/DC 48 V; AC/DC 110-120V) Provoz s napětím pod 140 V omezuje tepelný výkon o cca 10% |
|
| Obj. číslo | Tepelný výkon* | Max. proud | JištěníPojistka T | L | Hmotnost |
| Schváleno VDE (Pracovní napětí AC/DC 110...250 V) | |||||
| 04000.0-00 | 15 W | 1,5 A | 1A | 65 mm | 0,3 kg |
|---|---|---|---|---|---|
| 04001.0-00 | 30 W | 3,0 A | 2,5A | 65 mm | 0,3 kg |
| 04003.0-00 | 45 W | 3,5 A | 2,5A | 65 mm | 0,3 kg |
| 04005.0-00 | 60 W | 2,5 A | 2,5A | 140 mm | 0,4 kg |
| 04006.0-00 | 75 W | 4,0 A | 4A | 140 mm | 0,5 kg |
| 04007.0-00 | 100 W | 4,5 A | 4A | 140 mm | 0,5 kg |
| 04008.0-00 | 150 W | 9,0 A | 6,3A | 220 mm | 0,7 kg |
| * při pokojové teplotě 20 °C | |||||

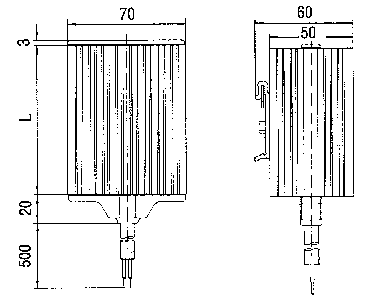

Schéma
