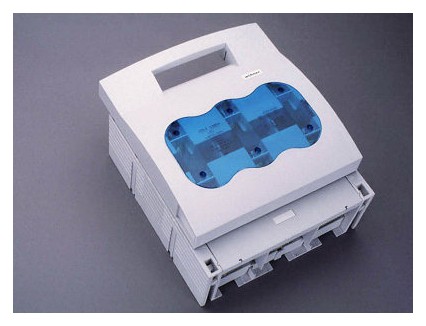

NH - Pojistkové odpínače - QUADRON Panel
Charakteristika
Řadové pojistkové odpínače pro nožové pojistky NH 000, 00, 1, 2, 3 a 4a. Určeno pro montáž na desku.
Dostupnost: Skladem v GHV
Vybrat variantu (18)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu NH - Pojistkové odpínače - QUADRON Panel (18)
Pojistkový odpínač
QUADRON NH000, PanelPřipojení: na panel; jmenovitý proud: 125 A; velikost: NH 000; typ připojení: rámová svorka;
OBJ: 33217.000
EAN: 4021267332174
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH00, PanelPřipojení: na panel; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: třmenová svorka;
Pojistkový odpínač
QUADRON NH00, PanelPřipojení: na panel; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: šroub M8;
Pojistkový odpínač
QUADRON NH00, PanelPřipojení: na panel; s krátkým ochranným krytem; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: třmenová svorka;
OBJ: 33221.000
EAN: 4021267332211
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH00, PanelPřipojení: na panel; s krátkým ochranným krytem; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: šroub M8;
OBJ: 33222.000
EAN: 4021267332228
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH1, PanelPřipojení: na panel; jmenovitý proud: 250 A; velikost: NH 1; typ připojení: šroub M10;
OBJ: 33201.000
EAN: 4021267332013
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH2, PanelPřipojení: na panel; jmenovitý proud: 400 A; velikost: NH 2; typ připojení: šroub M10;
Pojistkový odpínač
QUADRON NH3, PanelPřipojení: na panel; jmenovitý proud: 630 A; velikost: NH 3; typ připojení: šroub M12;
OBJ: 33203.000
EAN: 4021267332037
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH4a, PanelPřipojení: na panel; jmenovitý proud: 1600 A; velikost: NH 4a; typ připojení:2 x šroub M12 z obou stran;
OBJ: 33204.000
EAN: 4021267332044
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH00, Panel, s elektr.signal.Připojení: na panel; s elektronickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: třmenová svorka;
OBJ: 33328.000
EAN: 4021267333287
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH00, Panel, s elektr.signal.Připojení: na panel; s elektronickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: šroub M8;
OBJ: 33329.000
EAN: 4021267333294
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH1, Panel, s elektr.signal.Připojení: na panel; s elektronickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; typ připojení: šroub M10;
OBJ: 33330.000
EAN: 4021267333300
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH2, Panel, s elektr.signal.Připojení: na panel; s elektronickou signalizací stavu pojistek; jmenovitý proud: 400 A; velikost: NH 2; typ připojení: šroub M10;
OBJ: 33331.000
EAN: 4021267333317
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH00, Panel, s elmech.signal.Připojení: na panel; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: šroub M8;
OBJ: 33208.000
EAN: 4021267332082
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH00, Panel, s elmech.signal.Připojení: na panel; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; typ připojení: třmenová svorka;
OBJ: 33207.000
EAN: 4021267332075
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH1, Panel, s elmech.signal.Připojení: na panel; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; typ připojení: šroub M10;
OBJ: 33149.000
EAN: 4021267331498
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH2, Panel, s elmech.signal.Připojení: na panel; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 400 A; velikost: NH 2; typ připojení: šroub M10;
OBJ: 33150.000
EAN: 4021267331504
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový odpínač
QUADRON NH3, Panel, s elmech.signal.Připojení: na panel; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 630 A; velikost: NH 3; typ připojení: šroub M12;
OBJ: 33151.000
EAN: 4021267331511
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Volitelné příslušenství k NH - Pojistkové odpínače - QUADRON Panel
Příslušenství k odpínačům QUADRON
Hřebenová přípojnice NH-LTSPrůřez 35mm2; pro odpínač QUADRON NH 00 - 33200.000; 3-pólová;
OBJ: 33377.000
EAN: 4021267333775
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství k odpínačům QUADRON
Háková/třmenová svorka přívodní, vel 00Cu 1,5-70mm2 s(r), f+AE, lam. Cu 12x(1-10)mm;
Příslušenství k odpínačům QUADRON
Připojovací šroub M8S pružnou podložkou; velikost: 00; pro systém 60Classic;
Příslušenství k odpínačům QUADRON
Třmenová svorka pro Cu 70-150mm2/18x2-14Svorka konektor. typu pro pojistkový odpojovač; připojení: 70 až 150mm2 nebo la.Cu (měděné lamelové přípojnice) 18x(2-14)mm; Cu vodič: rm (splétaný vícežilový kruhový), f+AE (velmi ohebný, zakončený kovovou objímkou); velikost: 3;
OBJ: 33163.000
EAN: 4021267331634
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství k odpínačům QUADRON
Třmenová svorka pro Cu 120-240mm2/21x1-14Svorka konektor. typu pro pojistkový odpojovač; připojení: 120 až 240mm2 nebo la.Cu (měděné lamelové přípojnice) 21x(1-14)mm; Cu vodič: rm (splétaný vícežilový kruhový), f+AE (velmi ohebný, zakončený kovovou objímkou); velikost: 2;
Příslušenství k odpínačům QUADRON
Třmenová svorka pro Cu 150-300mm2/25x1-13Svorka konektor. typu pro pojistkový odpojovač; připojení: 150 až 300mm2 nebo la.Cu (měděné lamelové přípojnice) 25x(1-13)mm; Cu vodič: rm (splétaný vícežilový kruhový), f+AE (velmi ohebný, zakončený kovovou objímkou); velikost: 3;
OBJ: 33165.000
EAN: 4021267331658
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství k odpínačům QUADRON
Prizma svorka pro Al/Cu 16-70mm2Prizma-třmen svorka pro pojistkový odpojovač; připojení: 16 až 70mm2; velikost: 00/M8;
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
OBJ: 33224.000
EAN: 4021267332242
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství k odpínačům QUADRON
Prizma svorka pro Al/Cu 35-150mm2Prizma-třmen svorka pro pojistkový odpojovač; připojení: 35 až 150mm2; velikost: 1;
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
OBJ: 33166.000
EAN: 4021267331665
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství k odpínačům QUADRON
Prizma svorka typ "V"Prizma svorka pro pojistkový odpojovač; připojení: 50-150/120-240 mm2, Cu a Al;
OBJ: 33167.000
EAN: 4021267331672
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
QUADRON Panel
- Řadové pojistkové odpínače QUADRON jsou určeny pro použití s pojistkovými vložkami NH všech velikostí (000, 00, 1, 2, 3)
- Jsou určeny pro montáž na desku s vývody z obou stran
Rozšířené informace
QUADRON Panel, základní provedení
| Objednací číslo | Velikost | Jmenovitý proud [A] | Jmenovité napětí [V] | Připojení |
| 33217.000 | NH 000 | 125 | 690 | Svorka do 50 mm2 |
|---|---|---|---|---|
| 33199.000 | NH 00 | 160 | 690 | Svorka do 70 mm2 |
| 33200.000 | NH 00 | 160 | 690 | Šroub M8 |
| 33201.000 | NH 1 | 250 | 690 | Šroub M10 |
| 33202.000 | NH 2 | 400 | 690 | Šroub M10 |
| 33203.000 | NH 3 | 630 | 690 | Šroub M12 |
| 33204.000 | NH 4a | 1600 | 690 | Šrouby 2xM12 |
QUADRON Panel, s monitorováním stavu pojistek
| Objednací číslo | Velikost | Jmenovitý proud [A] | Jmenovité napětí [V] | Připojení |
| 33324.000 | NH 00 | 160 | 690 | Svorka do 90 mm2 |
|---|---|---|---|---|
| 33325.000 | NH 1 | 250 | 690 | Šroub M10 |
| 33326.000 | NH 2 | 400 | 690 | Šroub M10 |
| 33327.000 | NH 3 | 630 | 690 | Šroub M12 |
Připojovací příslušenství
| Objednací číslo | Velikost | Připojení | Provedení |
| 30894.000 | NH 00 | - | Šroub M8 |
|---|---|---|---|
| 01182.000 | NH 00 | Cu : 3 x 1,5 - 16 mm2, vk Cu : 3 x 1,5 - 10 mm2, vk+ko |
Zdířková svorka |
| 03727.000 | NH 00 | Cu : 1,5 - 70 mm2, vk, vf+ko Cu fb1) : max. 12 x 10 mm |
Třmenová svorka |
| 33163.000 | NH 1 | Cu : 70 - 150 mm2, vk, vf+ko Cu fb1) : max. 18 x 14 mm |
|
| 33164.000 | NH 2 | Cu : 120 - 240 mm2, vk, vf+ko Cu fb1) : max. 21 x 14 mm |
|
| 33165.000 | NH 3 | Cu : 150 - 300 mm2, vk, vf+ko Cu fb1) : max. 21 x 14 mm |
|
| 33224.000 | NH 00 | Cu, Al2) : 16 - 70 mm2,vk, vs, vf+ko | Prismová svorka |
| 33166.000 | NH 1 | Cu, Al2) : 35 - 150 mm2,vk, vs, vf, vf+ko | |
| 33167.000 | NH 2 | Cu, Al2) : 50-150 / 120-240 mm2,vk, vs, vf, vf+ko | |
| 33 68.000 | NH 3 | Cu, Al2) : 150 - 300 mm2,vk, vs, vf, vf+ko | |
| 33145.000 | NH 1 | Cu : 2 x 35 - 70 mm2, vk, vs, vf+ko | Dvojitá prismová svorka |
| 33146.000 | NH 2 | Cu : 2 x 70 - 120 mm2, vk, vs, vf+ko | |
| 33147.000 | NH 3 | Cu : 2 x 150 mm2, vk, vs, vf+ko | |
| 33385.000 | NH 3 | Cu : 2 x 180 mm2, vk, vs, vf+ko | |
|
1) Pro připojení vodiče s obdelníkovým průřezem (lamelové nebo ploché přípojnice). Zkratky: |
|||
Kryty
| Objednací číslo | Velikost | Rozměry [mm] | Popis |
| 79811.000 | NH 00 | 106x350 | Kryt kabelových ok |
|---|---|---|---|
| 33315.000 | NH 00 | 20x350 | Vyrovnávací kryt |
| 33317.000 | - | 184x350 | Krycí lišta |
| 33142.000 | NH 1 | 210x350 | Vyrovnávací kryt |
| 33316.000 | NH 2 | 210x350 | Vyrovnávací kryt |
| 33143.000 | NH 2 | 208x360 | Kryt pro kabelová oka |
| 33144.000 | NH 3 | 254x363 | Kryt pro kabelová oka |
