NH - Pojistkové odpínače - QUADRON Speed Panel
Charakteristika
Řadové pojistkové odpínače pro nožové pojistky NH 00 a 1 pro zapínání a vypínání jmenovitých proudů pod zátěží. Určeno pro montáž na desku. Integrovaný mechanismus odpojení obou konců pojistek najednou zaručuje větší bezpečnost.
Cena od 4 192 Kč
od 5 072,32 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (7)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu NH - Pojistkové odpínače - QUADRON Speed Panel (7)

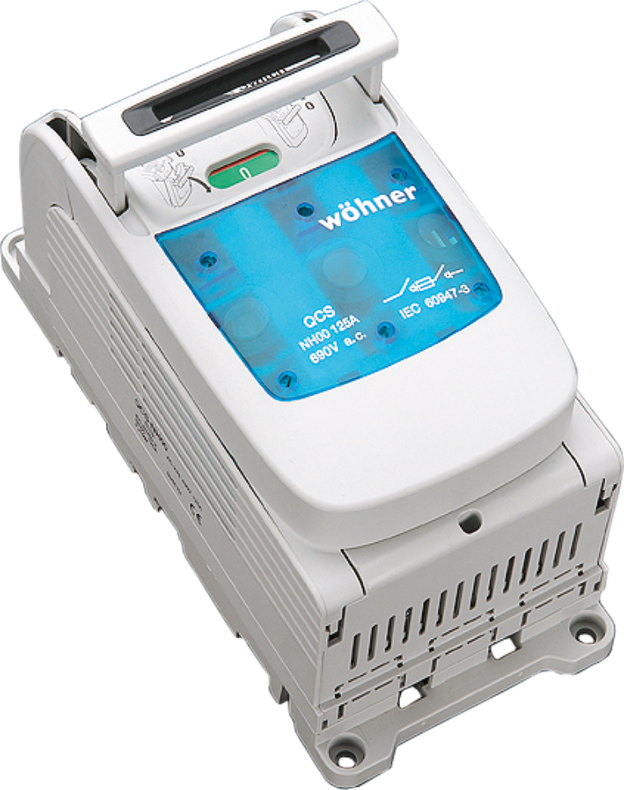

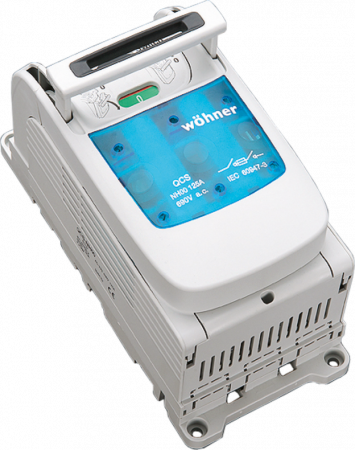

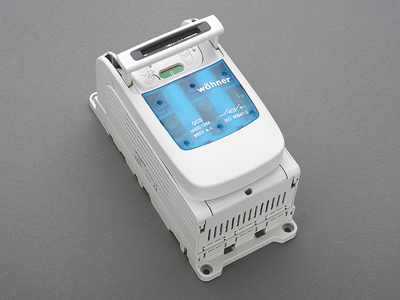

QUADRON odpínač s pojistkou NH00, Panel
Připojení: na montážní desku; jmenovitý proud: 125 A; velikost: NH 00; typ připojení: rámová svorka;
OBJ: 33502.000
EAN: 4021267335021
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 722 Kč/ks
5 713,62 Kč s DPH
+-

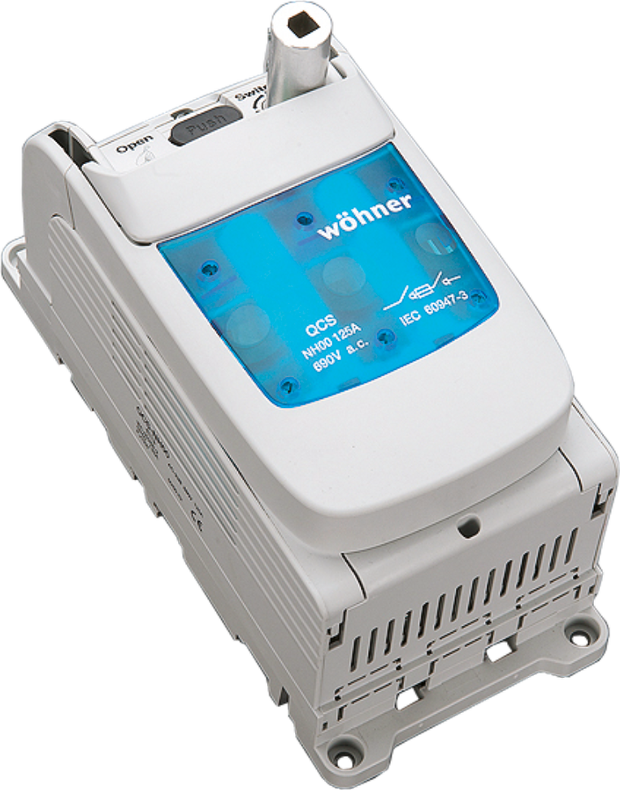

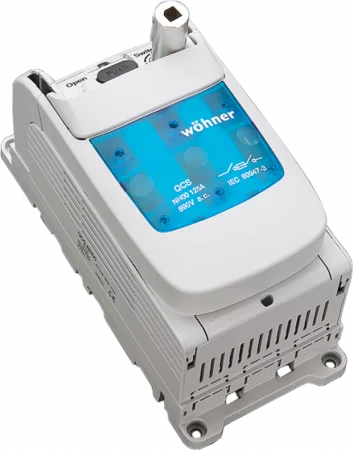

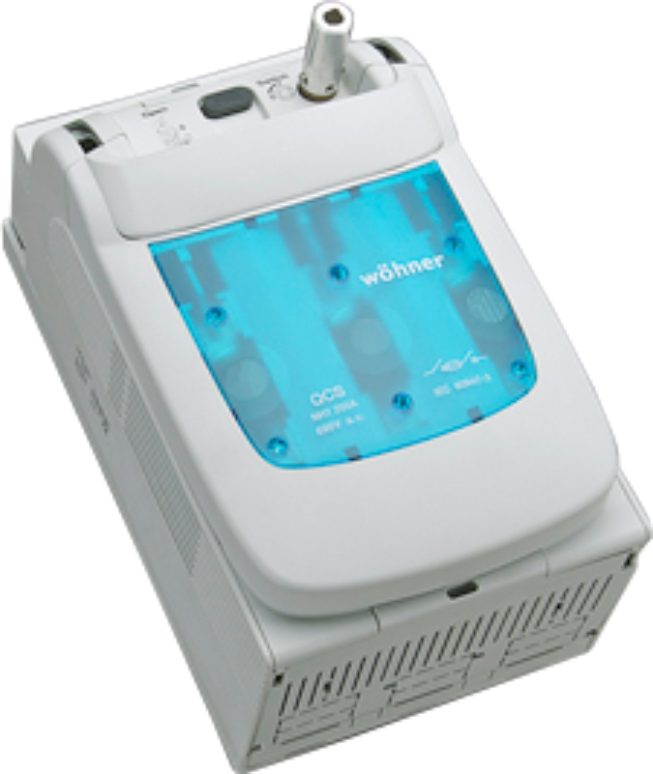

QUADRON odpínač s pojistkou NH00, Panel, s rukojetí
Připojení: na montážní desku; s otočnou rukojetí vyvedenou na dveře rozvaděče; jmenovitý proud: 125 A; velikost: NH 00; typ připojení: rámová svorka;
OBJ: 33505.000
EAN: 4021267335052
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 558 Kč/ks
5 515,18 Kč s DPH
+-

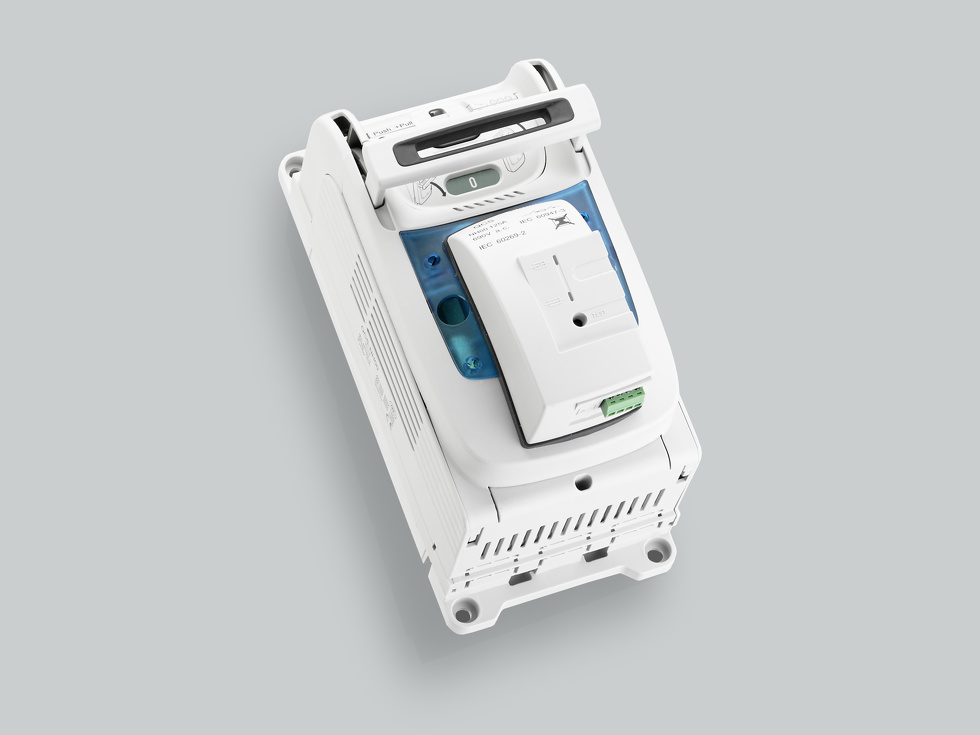

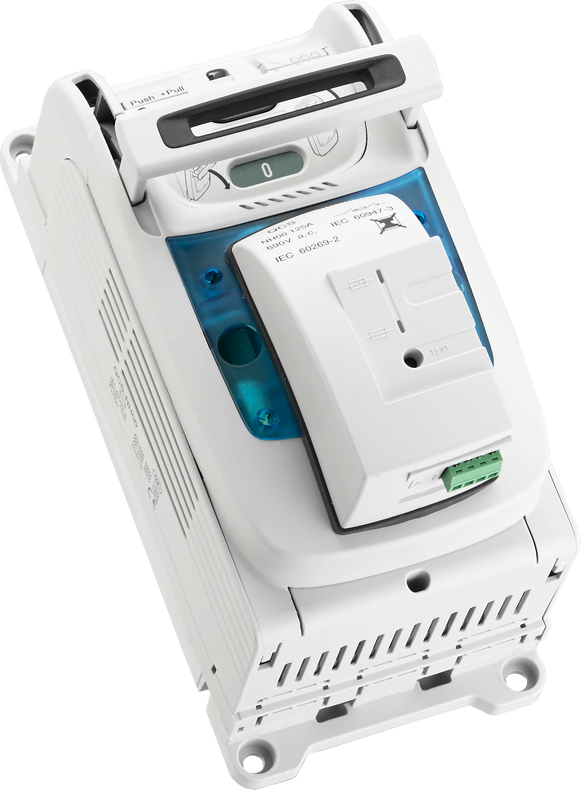

QUADRON odpínač s pojistkou NH00, Panel, s elekt.signal.
Připojení: na montážní desku; s elektronickou signalizací stavu pojistek; jmenovitý proud: 125 A; velikost: NH 00; typ připojení: rámová svorka;
OBJ: 33507.000
EAN: 4021267335076
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 114 Kč/ks
9 817,94 Kč s DPH
+-

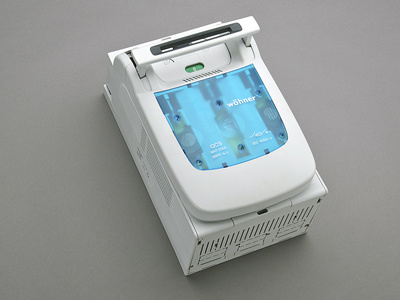

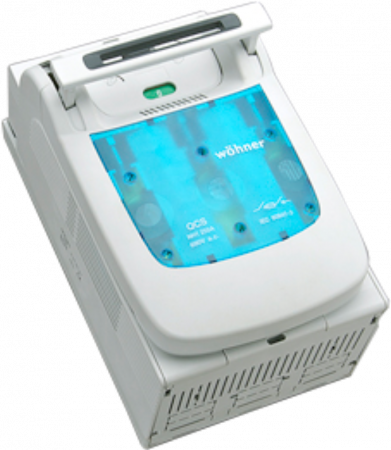

QUADRON odpínač s pojistkou NH1, Panel
Připojení: na montážní desku; jmenovitý proud: 250 A; velikost: NH 1; typ připojení: šroub M10;
OBJ: 33512.000
EAN: 4021267335120
Záruka: 24 m.
Není skladem
Prověříme pro Vás
12 524 Kč/ks
15 154,04 Kč s DPH
+-

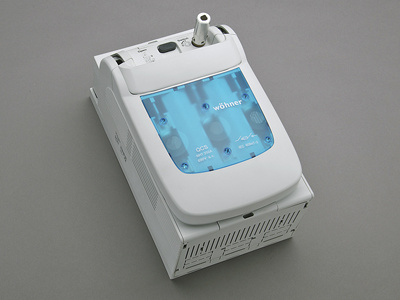

QUADRON odpínač s pojistkou NH1, Panel, s rukojetí
Připojení: na montážní desku; s otočnou rukojetí vyvedenou na dveře rozvaděče; jmenovitý proud: 250 A; velikost: NH 1; typ připojení: šroub M10;
OBJ: 33515.000
EAN: 4021267335151
Záruka: 24 m.
Není skladem
Prověříme pro Vás
12 540 Kč/ks
15 173,40 Kč s DPH
+-

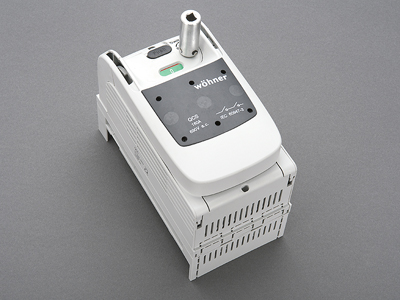

QUADRON odpínač, Panel
ČERNÉ PROVEDENÍ; připojení: panel; s ovládaním pomocí dveřní otočné rukojeti; jmenovitý proud: 200 A; velikost: bez pojistek; typ připojení: rámová svorka;
OBJ: 33545.000
EAN: 4021267335458
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 192 Kč/ks
5 072,32 Kč s DPH
+-
QUADRON

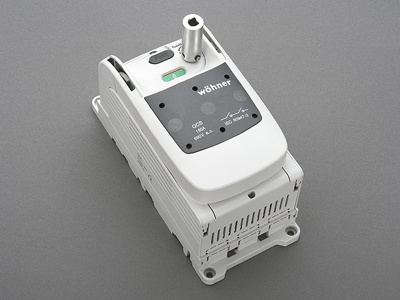

QUADRON odpínač, 60Classic Speed, 160Aodpínač bez pojistek; jmenovitý proud: 160 A;
připojení k externí ovládací páce;
výstupní svorky 1,5 - 70 mm2 - dole; NEVHODNÉ PRO AL VODIČE;
na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
připojení k externí ovládací páce;
výstupní svorky 1,5 - 70 mm2 - dole; NEVHODNÉ PRO AL VODIČE;
na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33543.000
EAN: 4021267335434
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 828 Kč/ks
5 841,88 Kč s DPH
+-
Volitelné příslušenství k NH - Pojistkové odpínače - QUADRON Speed Panel
Příslušenství k odpínačům QUADRON

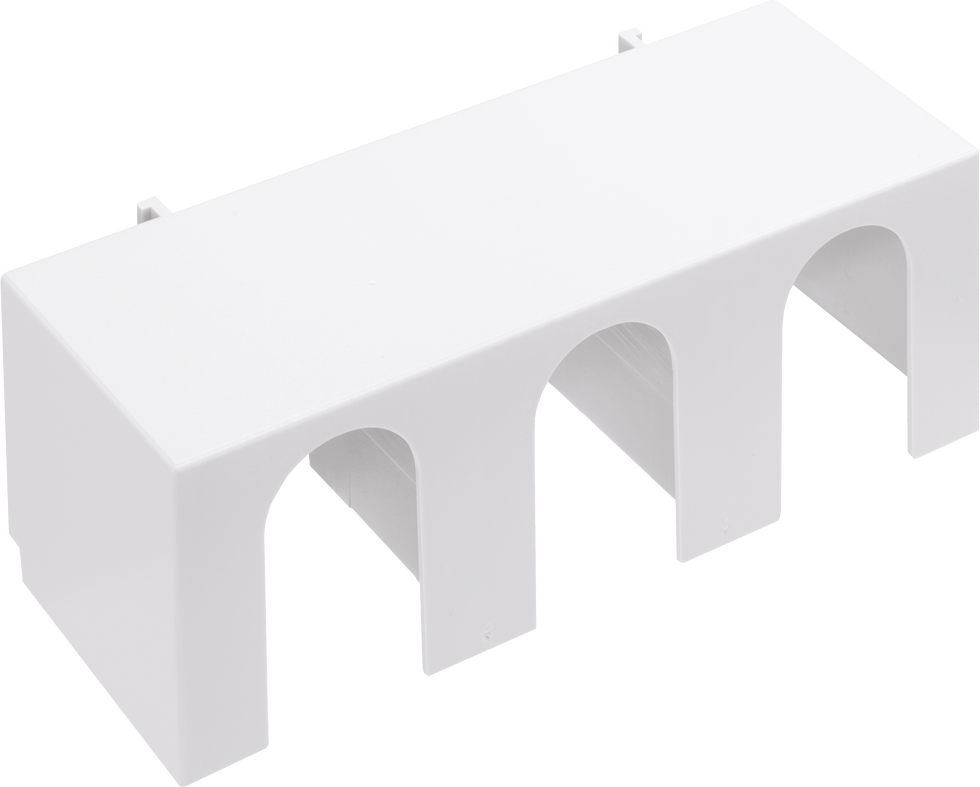

Kryt pro odpínač vel.1Obsahuje 1ks plastového krytu; pro QCB-NH1,QCS 320 A, QCB-NH1, QCS-NH1, QCS 320 A;
OBJ: 33142.000
EAN: 4021267331429
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
121 Kč/ks
146,41 Kč s DPH
+-
Příslušenství k odpínačům QUADRON

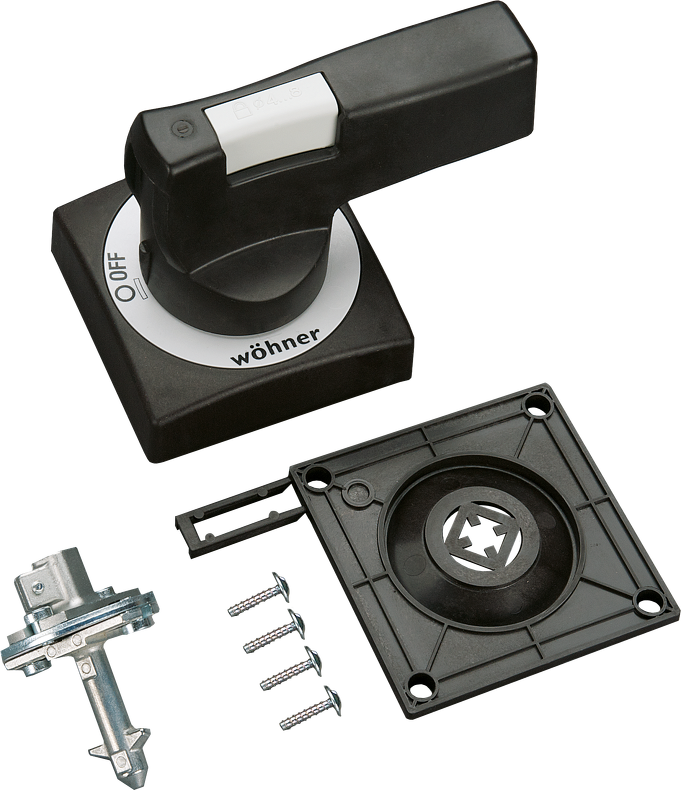

Přepínací páka černáDveřní přepínací páka pro odpínač; černá barva; IP66, uzamykatelná;
OBJ: 33910.000
EAN: 4021267339104
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 340 Kč/ks
2 831,40 Kč s DPH
+-
Příslušenství k odpínačům QUADRON

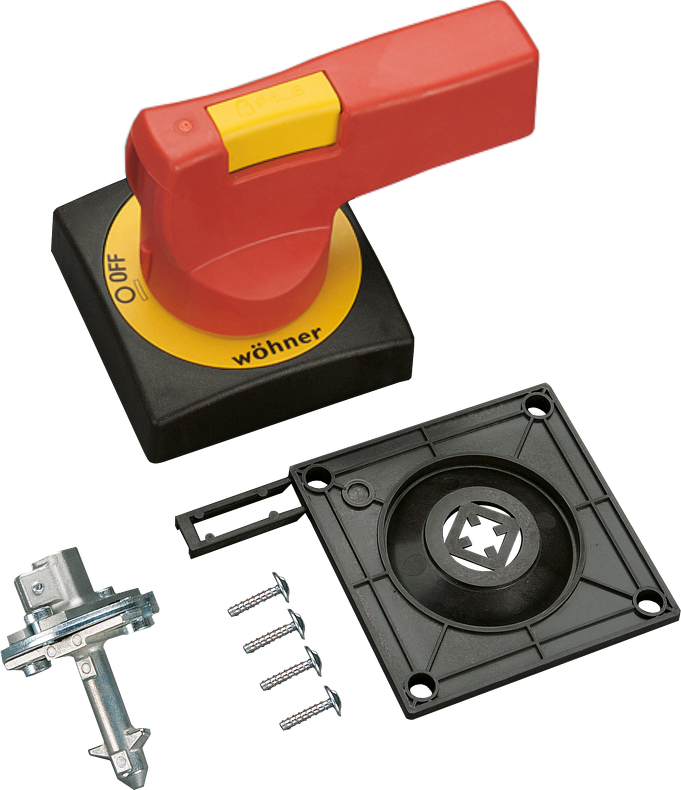

Přepínací páka červenáDveřní přepínací páka pro odpínač; červeno-žlutá barva; IP66, uzamykatelná;
OBJ: 33911.000
EAN: 4021267339111
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 436 Kč/ks
2 947,56 Kč s DPH
+-
Příslušenství k odpínačům QUADRON

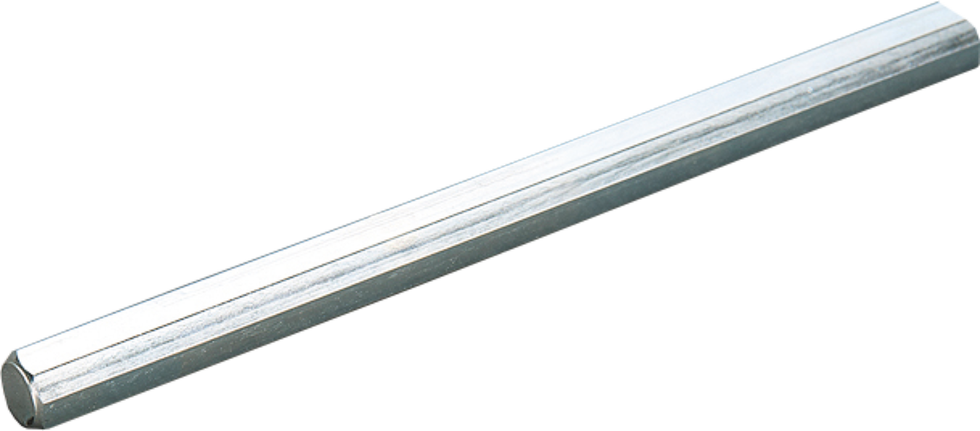

Prodlužovací hřídel 290mmPro odpínače QCS NH00; QCS 200A; délka 290 mm;
OBJ: 33912.000
EAN: 4021267339128
Záruka: 24 m.
Není skladem
Prověříme pro Vás
227 Kč/ks
274,67 Kč s DPH
+-
Příslušenství k pojistkovému odpojovači QCS/B-NH00/160A

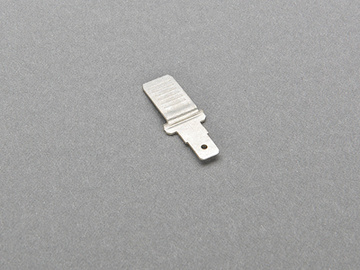

Připojovací svorka, pomocnáPomocná svorka - plochý konektor DIN EN 61210 6,3x0,8 pro připojení pojistkových odpojovačů vel. 00 - QCB-NH00, QCS-NH00, QCS 160 A;
OBJ: 33915.000
EAN: 4021267339159
Záruka: 24 m.
Není skladem
Prověříme pro Vás
91 Kč/ks
110,11 Kč s DPH
+-
Příslušenství k pojistkovému odpojovači QCS-NH00/160A

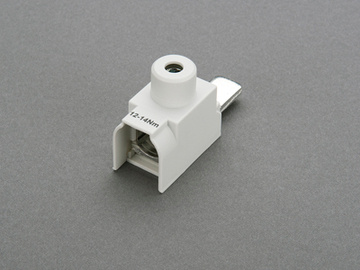

Připojovací svorka, 120mm2Přední připojení; pro odpínače typu QUADRON NH00/160A; připojení: Cu 25-120mm2 (vícežilový vodič, kruhový průřez), 35-95mm2 (vícežilový vodič, sektorový průřez), 25-70mm2 (velmi ohebný vodič zakončený kovovou objímkou);
OBJ: 33914.000
EAN: 4021267339142
Záruka: 24 m.
Není skladem
Prověříme pro Vás
354 Kč/ks
428,34 Kč s DPH
+-
Příslušenství k odpínačům QUADRON

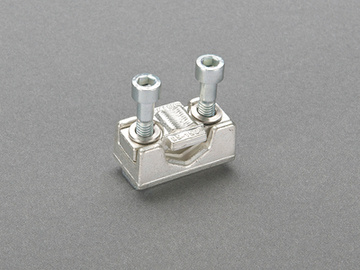

Prizma svorka pro Al/Cu 35-150mm2Prizma-třmen svorka pro pojistkový odpojovač; připojení: 35 až 150mm2; velikost: 1;
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f (velmi ohebný), f+AE (velmi ohebný, zakončený kovovou objímkou);
Al vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový);
OBJ: 33166.000
EAN: 4021267331665
Záruka: 24 m.
Není skladem
Prověříme pro Vás
256 Kč/ks
309,76 Kč s DPH
+-
Příslušenství k odpínačům QUADRON
Dvojitá prizma-svorka pro Cu 2x35-70mm2Dvojitá prismová svorka pro pojistkový odpojovač; připojení: 2x35-70mm2; Cu vodič: rm (splétaný vícežilový kruhový), sm (splétaný vícežilový sektorový), f+AE (velmi ohebný, zakončený kovovou objímkou); velikost: 1;
OBJ: 33145.000
EAN: 4021267331450
Záruka: 24 m.
Není skladem
Prověříme pro Vás
401 Kč/ks
485,21 Kč s DPH
+-
Příslušenství 60Classic
Mikrospínač pro QCS NH00 a NH1OBJ: 33908.000
EAN: 4021267339081
Záruka: 24 m.
Není skladem
Prověříme pro Vás
208 Kč/ks
251,68 Kč s DPH
+-
Příslušenství k pojistkovým odpínačům 60Classic
Rámová svorka, 35-150mm2Pro měděné vodiče o průřezu 35-150mm2; typu: QCB-NH1, QCS-NH1, QCS 320A;
OBJ: 33909.000
EAN: 4021267339098
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
286 Kč/ks
346,06 Kč s DPH
+-
Popis výrobku
Pojistkové odpínače s pružinovým mechanismem
- Řadové pojistkové odpínače QUADRON jsou určeny pro použití s pojistkovými vložkami NH velikostí 00 a 1
- Jsou určeny pro montáž na desku s vývody z obou stran
- Integrovaný mechanismus odpojení obou konců pojistek najednou
- Větší bezpečnost s definovanou rychlostí přepnutí - nebezpečí jiskření je tak účinně vyloučeno
- Elektronické monitorování pojistek
- Varianta s multifunkční rukojetí nebo s otočnou rukojetí vyvedenou na dveře rozváděče
- Připojení na montážní desku nebo na přípojnice
Rozšířené informace
Pojistkové odpínače s pružinovým mechanismem
Velikost NH 00
| Objednací číslo | Provedení dle ČSN EN 60947-3 | Počet pólů | Jmenovitý proud [A] | Připojení |
|---|---|---|---|---|
| 33502.000 | Odpínač s pojistkou | 3 | 125 | Svorka do 70 mm2 |
| 33505.000 | Odpínač s pojistkou | 3 | 125 | Svorka do 70 mm2 |
| 33507.000 | Odpínač s pojistkou s elektronickým monitorem stavu pojistek | 3 | 125 | Svorka do 70 mm2 |
Velikost NH 1
| Objednací číslo | Provedení dle ČSN EN 60947-3 | Počet pólů | Jmenovitý proud [A] | Připojení |
|---|---|---|---|---|
| 33512.000 | Odpínač s pojistkou | 3 | 250 | Šroub M10 |
| 33515.000 | Odpínač s pojistkou | 3 | 250 | Šroub M10 |
