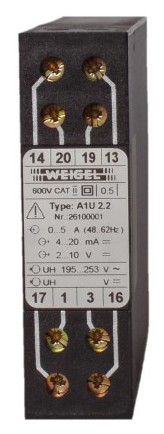

A1U 2.2 - Měřicí převodník střídavého proudu

Měřicí převodník střídavého proudu.

Ke stažení:

Katalogový list

Použití

Převodníky A1U 2.2 převádějí vstupní střídavý sinusový proud na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení. Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.

Popis funkce

Měření napětí se provádí napěťovým děličem. Signál je optickou vazbou galvanicky oddělen od vstupu a převeden na úměrné vnucené stejnosměrné napětí a/nebo stejnosměrný proud.

Funkční schéma

Mechanické údaje

Konstrukční provedení pouzdra	pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022)
Materiál pouzdra	ABS/PC černý, se zhášecími přísadami podle UL 94 V?0
Připojovací svorky	šroubové svorky
Průřezy připojovacích vodičů	max. ≤ 4 mm²
Stupeň krytí	IP 40 pouzdro, IP 20 svorky
Zkušební napětí	2,2 kV všechny obvody proti pouzdru 3,7 kV všechny obvody vzájemně
Pracovní napětí	600 V
Třída ochrany	II
Kategorie přepětí	CAT II
Stupeň znečištění	2
Rozměry š × v × d	22,5×80×115 mm
Hmotnost	cca 0,12 kg

Vstupní veličiny

Vstupní veličina	sinusový střídavý proud
Vstupní hodnota I_EN	200 µA ... 5 A
Kmitočtový rozsah	48...62 Hz *
Crest-Faktor	≤ 4 (špičková hodnota / efektivní hodnota)
Vstupní odpor	cca 33 kΩ/V pro U_EN= 60 mV ... 30 V cca 2 kΩ/V pro UEN >30 V
Napětí zátěže	60 mV
Příkon	≤ 0,4 VA
Provozní napětí	max. 600 V
Měřicí rozsah	0...I_EN
Povolené vybuzení rozsahu	1,2 I_EN
Mez přetížitelnosti	1,2 I_EN trvale, 10 I_EN max. 1 s

Výstupní veličiny

Proudový výstup
Výstupní proud I_A	vnucený stejnosměrný proud (0...20 mA) *
Jmenovitý proud I_AN	0...20 mA nebo 4...20 mA
Výstupní zátěž R_A	0...12 V / I_AN
Omezení proudu	na 120...140 % koncové hodnoty *
Napěťový výstup
Výstupní napětí U_A	vnucené stejnosměrné napětí (0...12 V) *
Jmenovité napětí U_AN	0...10 V nebo 2...10 V
Výstupní zátěž R_A	≥ 4 kΩ
Chyba zátěže	≤ 0,1 % při změně zátěže o 50 %
Zbytkové vlnění	≤ 1 %_eff
Doba ustálení	cca 500 ms cca 250 ms - na vyžádání *
Napětí naprázdno	≤ 15 V

Příklady převodních charakteristik

Pomocné napájení

Kód	Pomocné napájení	Příkon
H1 *)	230 V~ (195...253 V), 48...62 Hz	< 6 VA
H2	115 V~ (98...126 V), 48...62 Hz	< 3,5 VA
H3	24 V= (20...72 V)	< 3 VA
H4	20...100 V= nebo 15...70 V~	< 3 VA
H5	90...357 V= nebo 65...253 V~	< 3...6 VA

Vstup, výstup a pomocné napájení jsou galvanicky odděleny.

Přesnost při jmenovitých podmínkách

Přesnost	Třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift	≤ 0,01 %/K (platí pro standardní provedení a max. po dobu jednoho roku)
Jmenovité podmínky
Pomocné napájení	U_HN ± 5 %, 50 Hz
Zátěž	0,5*R_{A max.} ± 1 % proudový výstup R_{A min.} ± 1 % napěťový výstup
Kmitočet	50...60 Hz
Průběh signálu	sinusový, činitel harmonického zkreslení ≤ 0,1 %
Teplota okolí	23 °C ± 1 K
Doba zahoření	≥ 5 min

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti	klimatická třída 3, podle VDE/VDI 3540, list 2
Rozsah pracovních teplot	-10...+55 °C
Rozsah skladovacích teplot	-25...+65 °C
Relativní vlhkost vzduchu	≤ 75 % roční průměr, bez orosení

Předpisy a normy

DIN EN 50 022	Nosné lišty
DIN EN 60 688	Měřicí převodníky pro převod střídavých proudů na analogové nebo digitální signály
EN 61 010	Bezpečnostní požadavky pro měřicí, řídicí, regulační a laboratorní přístroje
DIN EN 61 326	Zpětné účinky na síť, elektromagnetic-ká kompatibilita (EMV), odolnost proti rušení
DIN VDE 0470-1	Stupeň krytí pouzdrem (kód IP)
VDE/VDI 3540 list 2	Spolehlivost měřicích, řídicích a regu-lačních přístrojů (klimatické třídy přístrojů a příslušenství)

Schémata připojení

Obsazení svorek

Schéma	Svorka	Funkce
	1	I_E (+) proudový vstup
	3	I_E (-) proudový vstup
	16	U_H L₁ (+) vstup pomocného napájení
	17	U_H N (-) vstup pomocného napájení
	19	U_A, I_A (+) napěťový výstup, proudový výstup
	20	U_A, I_A (-) napěťový výstup, proudový výstup
	Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807)

Rozměrový náčrtek

Rozměry jsou uvedeny v milimetrech
