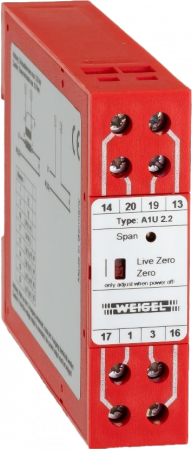

A1U 2.2 - Měřicí převodník střídavého proudu
Dotaz na produktPorovnat
Popis výrobku
Měřicí převodník střídavého proudu.
Rozšířené informace
Použití
Převodníky A1U 2.2 převádějí vstupní střídavý sinusový proud na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení. Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Měření proudu se provádí bočníkem. Signál je optickou vazbou galvanicky oddělen od vstupu a převeden na úměrné vnucené stejnosměrné napětí a/nebo stejnosměrný proud.
Funkční schéma
Vstupní veličiny
| Vstupní veličina | sinusový střídavý proud |
|---|---|
| Vstupní hodnota IEN | 200 µA ... 5 A |
| Kmitočtový rozsah | 48...62 Hz * |
| Crest-Faktor | ≤ 4 (špičková hodnota / efektivní hodnota) |
| Vstupní odpor | cca 33 kΩ/V pro UEN= 60 mV ... 30 V cca 2 kΩ/V pro UEN >30 V |
| Napětí zátěže | 60 mV |
| Příkon | IEx0,1 - proudový vstup |
| Provozní napětí | max. 519 V AC |
| Měřicí rozsah | 0...IEN |
| Povolené vybuzení rozsahu | 1,2 IEN |
| Mez přetížitelnosti | 1,2 IEN trvale, 10 IEN max. 1 s |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud (0...20 mA) * |
|---|---|
| Jmenovitý proud IAN | 0...20 mA nebo 4...20 mA |
| Výstupní zátěž RA | 0...12 V / IAN |
| Omezení proudu | na 120...140 % koncové hodnoty * |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí (0...12 V) * |
| Jmenovité napětí UAN | 0...10 V nebo 2...10 V |
| Výstupní zátěž RA | ≥ 4 kΩ |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %eff |
| Doba ustálení | cca 500 ms cca 250 ms - na vyžádání * |
| Napětí naprázdno | ≤ 15 V |
Příklady převodních charakteristik
Pomocné napájení
| Kód | Pomocné napájení | Příkon |
| H1 *) | 230 V~ (195...253 V), 48...62 Hz | < 6 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 3,5 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= nebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= nebo 65...253 V~ | < 3...6 VA |
*) Standardní provedení
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,01 %/K (platí pro standardní provedení a max. po dobu jednoho roku) |
| Jmenovité podmínky | |
| Pomocné napájení | UHN ± 5 %, 50 Hz |
| Zátěž | 0,5*RA max. ± 1 % proudový výstup RA min. ± 1 % napěťový výstup |
| Kmitočet | 50...60 Hz |
| Průběh signálu | sinusový, činitel harmonického zkreslení ≤ 0,1 % |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540, list 2 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Schémata připojení
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
1 | IE (+) proudový vstup |
|---|---|---|
| 3 | IE (-) proudový vstup | |
| 16 | UH L1 (+) vstup pomocného napájení | |
| 17 | UH N (-) vstup pomocného napájení | |
| 19 | UA, IA (+) napěťový výstup, proudový výstup | |
| 20 | UA, IA (-) napěťový výstup, proudový výstup | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5×80×115 mm |
| Hmotnost | cca 0,12 kg |
