Nově v nabídce - tabletový osciloskop Micsig STO1004

Datum: 21.07.2022

Inteligentní osciloskopy řady Micsig Smart Tablet Oscilloscope - STO1000 využívají inovativní způsob ovládání, který kombinuje plně dotykové ovládání s ovládáním tlačítky a knoflíky. Disponují velkou hloubkou paměti, Wi-fi rozhraním, dekódováním sériových sběrnic a dalšími funkcemi. Integrovaný akumulátor nabízí měření kdekoli je to potřeba.

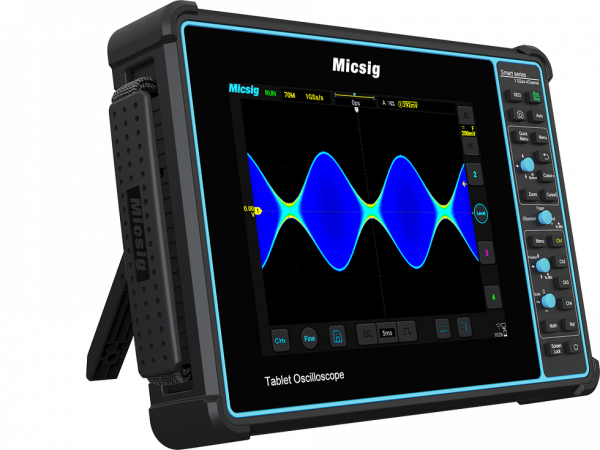

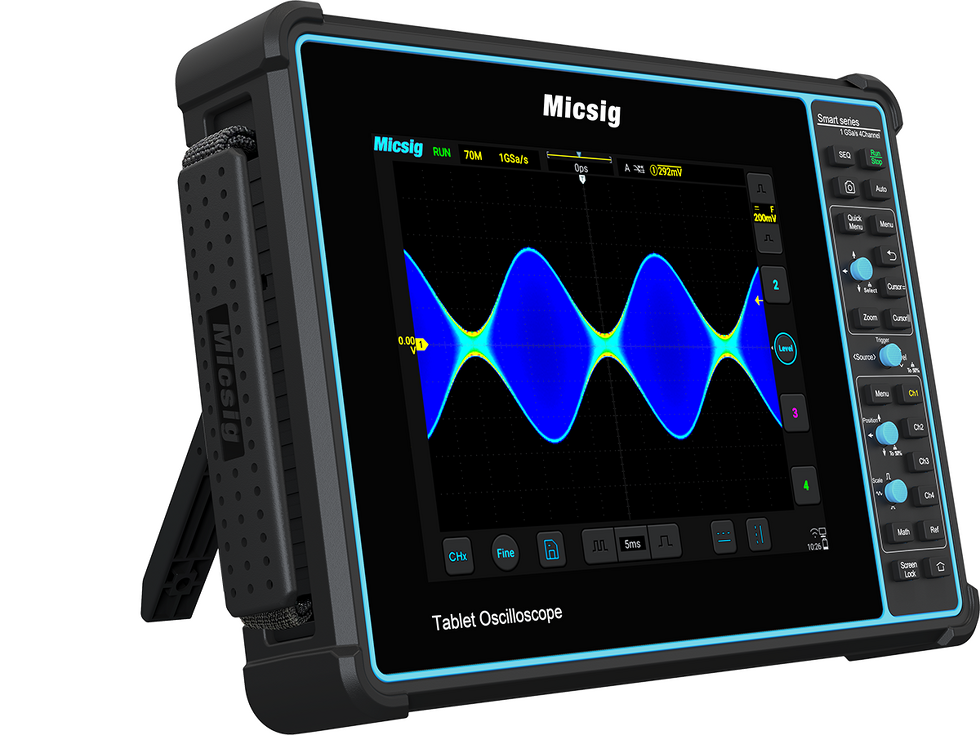

Kombinovaný tabletový osciloskop s hybridním ovládáním Micsig STO 1004

Inteligentní osciloskopy řady Micsig Smart Tablet Oscilloscope - STO1000 využívají inovativní způsob ovládání, který kombinuje plně dotykové ovládání s ovládáním tlačítky a knoflíky. Disponují velkou hloubkou paměti, Wi-fi rozhraním, dekódováním sériových sběrnic a dalšími funkcemi. Integrovaný akumulátor nabízí měření kdekoli je to potřeba.

Řada osciloskopů Micsig Smart Tablet Oscilloscope - STO1000 využívá nejnovější technologii dotykových 8" průmyslových obrazovek a nový vylepšený systém hardwaru a softwaru.
STO1000 je vybavený vysoce citlivým digitálním spouštěcím systémem, podporuje spouštění a dekódování sériovou sběrnicí a má bohatou nabídku měřicích a matematických funkcí. Obsahuje funkce digitálního filtru, 256-úrovňého stupňování intenzity a funkci zobrazení intenzity pomocí barev.
Integrováno je rozhraní Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a Externí spouštění. V kombinaci s patentovanou technologií unikátního dotykového algoritmu společnosti Micsig, STO1000 nabízí uživatelům bezkonkurenční provozní zkušenosti.

Hlavní parametry

  • Digitální čtyřkanálový osciloskop s šířkou pásma 100 MHz
  • Vzorkování v reálném čase až 1 GS/s
  • Náběžná hrana ≤ 3,5 ns
  • Možnost aktivace high pass a low pass filtru, 20 MHz omezení pásma
  • Hloubka paměti 70 Mpts (jeden kanál),
  • Maximální zachycení 130 000 wfm/s (verze E)
  • Dekódování sběrnic UART, CAN, LIN, SPI, I2C, 1553B (volitelně), 429 (volitelně)
  • 256 úrovní intenzity při zobrazení dosvitu (výskyt je jasnější pro častější události) a funkce zobrazení teplotou barvy (častý výskyt je prezentován červenou barvou a méně častý modrou barvou)
  • Frekvenční spektrální analýza FFT
  • Matematické funkce s automatickým měřením až 31 parametrů (současné zobrazení až 10 parametrů)
  • Možnost uložení a zobrazení referenčních signálů
  • Kurzory a funkce ZOOM
  • Režim YT a XY
  • Záznam videa

Komunikace a ukládání dat

  • Vestavěná 32 GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
  • Rozhraní USB 3.0/2.0 a Typ-C
  • USB HOST pro připojení externí paměti USB
  • USB DEVICE pro připojení přístroje k PC
  • LAN, Wifi
  • HDMI rozhraní pro projekci na větších obrazovkách a projektorech (vhodné pro prezentační a výukové aplikace)
  • Dálkové ovládání pomocí iOS nebo Android aplikace

Další funkce a parametry

  • Barevný dotykový 8‘‘ displej  s rozlišením 800 x 600 bodů, mřížka 14 x 10 dílků
  • Nové UPI (Universal Probe Interface) rozhraní pro snadné automatické nastavení sond a jejich napájení. Stále ale zachována možnost připojení běžných BNC sond
  • Vysoce kvalitní tlačítka a knoflíky pro jednoduché ovládání. Nové integrované joystiky pro ještě snadnější ovládání
  • Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
  • Podpora vícebodového dotyku pro snadné ovládání Multi-Touch
  • Podpora softwarové klávesnicepro zrychlené zadávání textu
  • OS Android s možností instalace dalších aplikací třetích stran
  • Automatické online aktualizace při připojení k internetu
  • Zámek tlačítka On/Off pro zamezení nechtěného zapnutí nebo vypnutí (např. při transportu)
  • Možnost ovládání pomocí připojené USB myši
  • Napájení z Li-Ion akumulátoru 7,4 V / 7500 mAh nebo externího adaptéru
  • Rozměry 265 x 192 x 50 mm
  • Hmotnost 1,9 kg
  • Bezpečnostní kategorie CAT I / 300 V
  • Záruka 3 roky (na hlavní přístroj)

Napěťová diferenciální sonda Micsig DP750-100

  • Vysoká přesnost, nízký šum, atraktivní vzhled
  • Měřicí vodiče & sonda s vestavěnou funkcí stínění
  • Nastavení nuly & kalibrace jedním tlačítkem, alarm přepětí
  • Integrováno do kompaktní krabičky
  • Podpora napájení pomocí USB, vhodné pro osciloskopy jakékoli značky
  • Při použití s osciloskopy Micsig s UPI rozhraním je přímo napájena z osciloskopu
  • Automatické nastavení sondy při použití s osciloskopy Micsig s UPI rozhraním

Technické specifiace

  • Dělící poměr: 50:1, 500:1
  • Napětí: 75 V, 50 V
  • Šířka pásma: 0 ... 100 MHz
  • Výstup: ≤ 1,5V
  • Délka: 15 + 100 cm
  • Vstupní impedance: 8 MΩ, 4 MΩ
  • Vstupní kapacita: 1,25 pF, 2,5 pF
  • Nástupná hrana: 3,5 nS
  • Napájení: 5 V DC s USB-C
  • Bezpečnost: CAT II / 600 V
