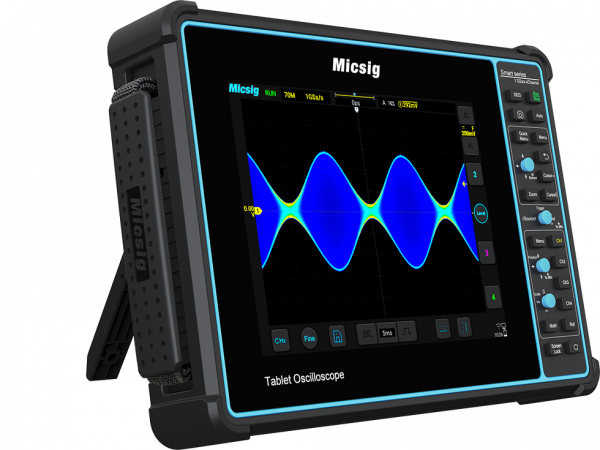

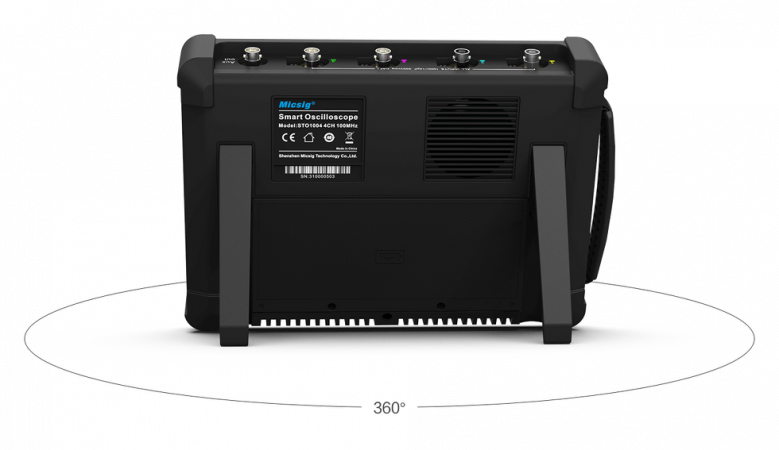

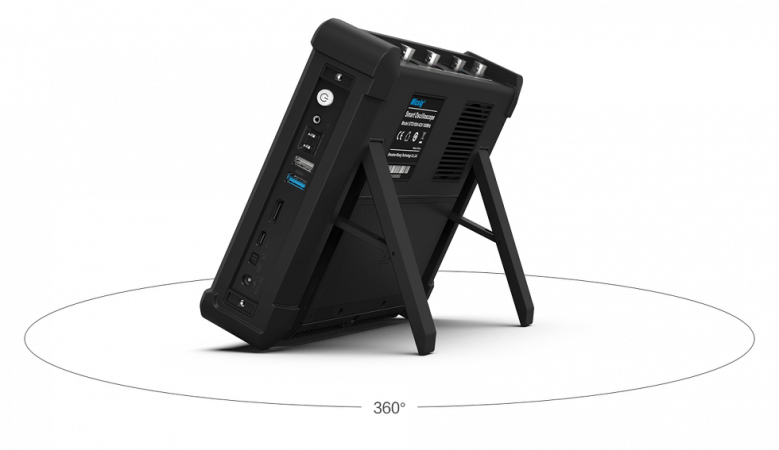

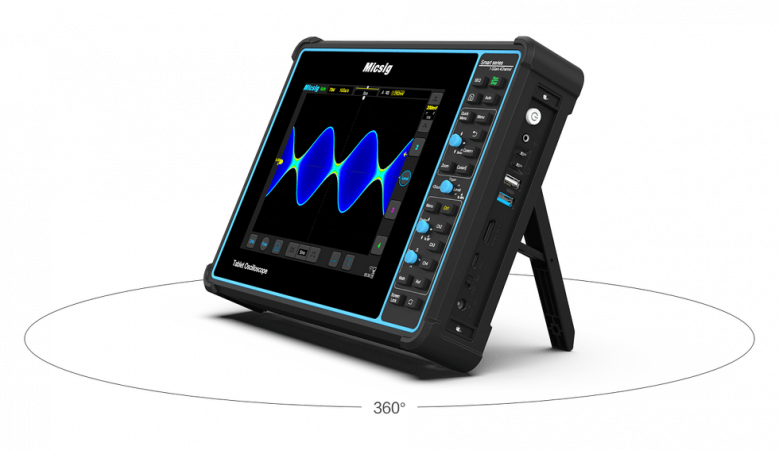

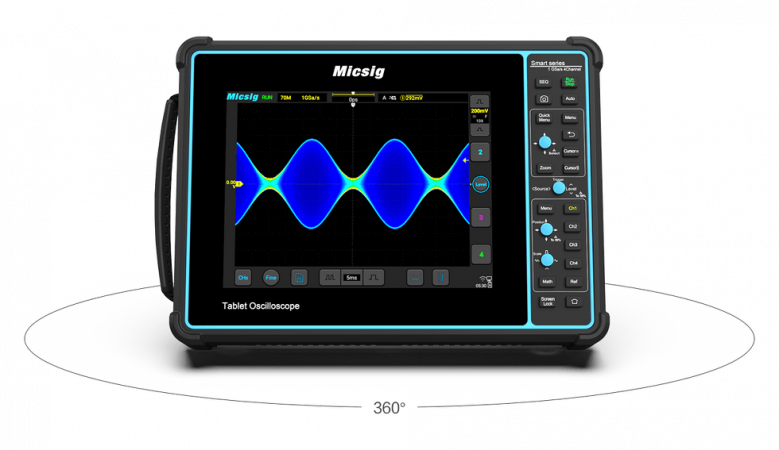

Micsig STO1004 - Scopemetr
Čtyřkanálový osciloskop s dotykovou obrazovkou a panelem s tlačítky a knoflíky
Přenosný čtyřkanálový osciloskop s dotykovou obrazovkou do 100 MHz.
Osciloskopy série Micsig STO1000 umožňují jednoduché a rychlé ovládání pomocí kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky.
Cena 19 070 Kč
23 074,70 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (1)
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.
Varianty k produktu Micsig STO1004 - Scopemetr (1)
Osciloskop automobilový přenosný

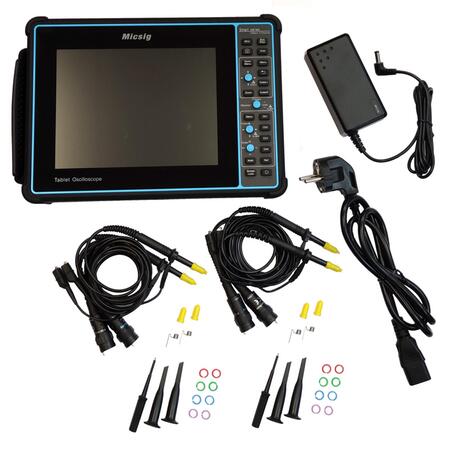

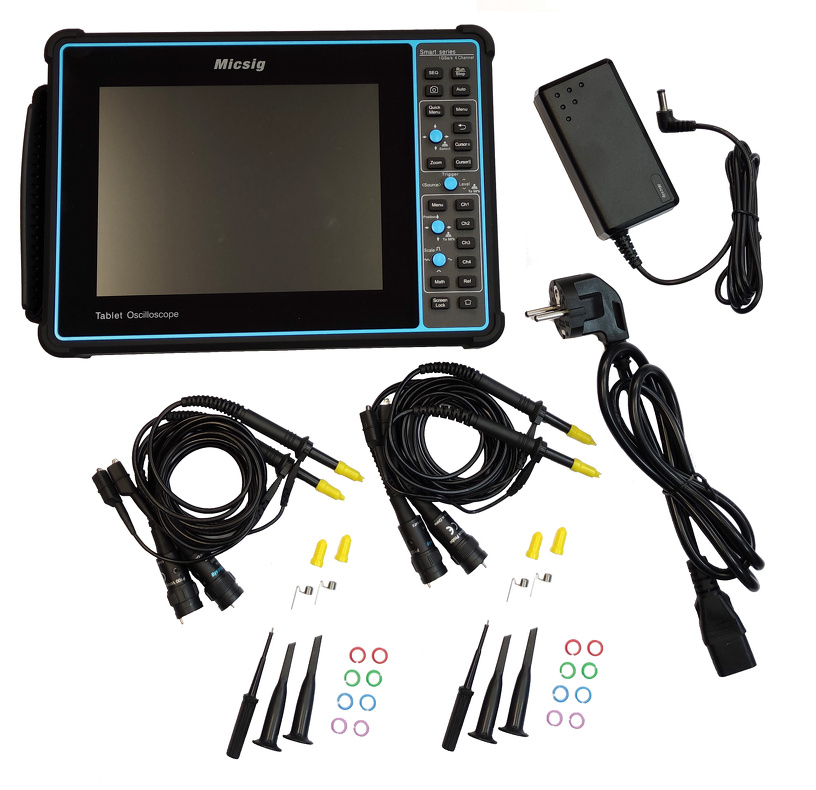

STO1004Scopemetr Micsig STO1004, 4 ks sond, poutko na ruku, ochranný film pro LCD, Li-Ion akumulátor, síťový adaptér a návod k obsluze
Aktivované rozšíření:
- dekódování sériových sběrnic sběrnic UART, LIN, SPI, CAN, I2C
Aktivované rozšíření:
- dekódování sériových sběrnic sběrnic UART, LIN, SPI, CAN, I2C
OBJ: MC.STO1004
Záruka: 36 m.
Skladem v GHV
skladem 4 ks
19 070 Kč/ks
23 074,70 Kč s DPH
+-
Volitelné příslušenství k Micsig STO1004 - Scopemetr
Brašna
375 x 250 x 90 mm
OBJ: MC.MS-HB
Záruka: 12 m.
Skladem v GHV
skladem 4 ks
950 Kč/ks
1 149,50 Kč s DPH
+-

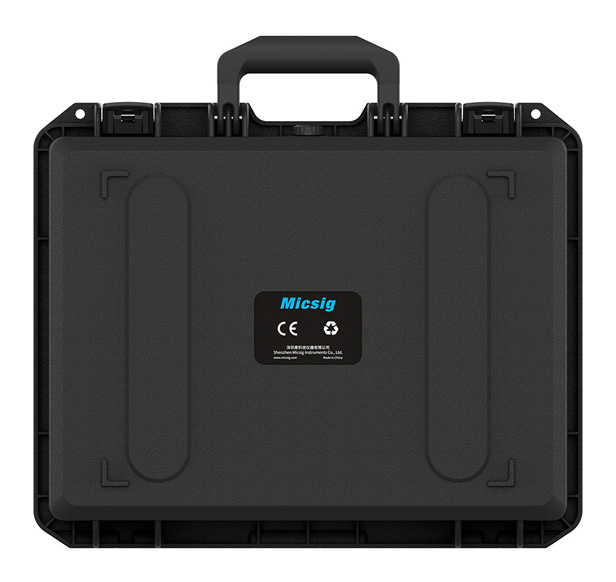

Kufřík
Nárazuvzdorný a voděodolný kufr pro osciloskopy Micsig
OBJ: MC.MS-SC
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 750 Kč/ks
4 537,50 Kč s DPH
+-

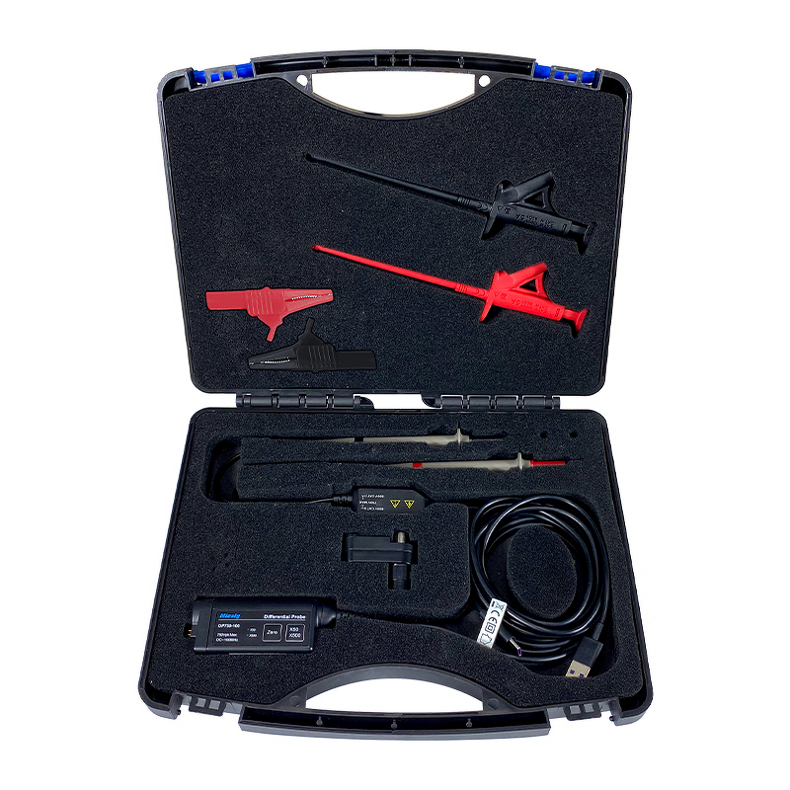

Sonda diferenciální vysokonapěťová
DP750-100100 MHz
75 V (50x), 750 V (500x)
s UPI rozhraním
Přístroj DP750-100, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
Zjistit více
75 V (50x), 750 V (500x)
s UPI rozhraním
Přístroj DP750-100, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
Zjistit více
OBJ: MC.DP750-100
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
6 670 Kč/ks
8 070,70 Kč s DPH
+-
Sonda diferenciální vysokonapěťová
DP10007100 MHz
70 V (10x), 700 V (100x)
Přístroj DP10007, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
70 V (10x), 700 V (100x)
Přístroj DP10007, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
OBJ: MC.DP10007
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 050 Kč/ks
7 320,50 Kč s DPH
+-
Sonda diferenciální vysokonapěťová
DP10013100 MHz
130 V (50x), 1300 V (500x)
Přístroj DP10013, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
Zjistit více
130 V (50x), 1300 V (500x)
Přístroj DP10013, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
Zjistit více
OBJ: MC.DP10013
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 050 Kč/ks
7 320,50 Kč s DPH
+-
Sonda diferenciální vysokonapěťová
DP20003 100 MHz
560 V (200x), 5600 V (2000x)
Přístroj DP20003, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
Zjistit více
560 V (200x), 5600 V (2000x)
Přístroj DP20003, 2 ks hrot, 2 ks krokosvorka, 2ks vysouvací svorka, USB kabel
Zjistit více
OBJ: MC.DP20003
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 000 Kč/ks
9 680 Kč s DPH
+-
Převodník klešťový
CP2100ARozsah měření 50 mA...100 A (AC+ DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 800 kHz
Průměr 13 mm, vodič s konektory BNC
Napájení: USB konektor
Dodávka: převodník CP2100A, kufr a návod k obsluze
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 800 kHz
Průměr 13 mm, vodič s konektory BNC
Napájení: USB konektor
Dodávka: převodník CP2100A, kufr a návod k obsluze
Zjistit více
OBJ: MC.CP2100A
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
7 570 Kč/ks
9 159,70 Kč s DPH
+-
Převodník klešťový
CP2100BRozsah měření 50 mA...100 A (AC+ DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 2,5 MHz
Průměr 13 mm, vodič s konektory BNC
Napájení: microUSB konektor
Zjistit více
Výstup 100 mV / A, 10 mV / A, šířka pásma 2,5 MHz
Průměr 13 mm, vodič s konektory BNC
Napájení: microUSB konektor
Zjistit více
OBJ: MC.CP2100B
Záruka: 12 m.
Není skladem
Prověříme pro Vás
10 270 Kč/ks
12 426,70 Kč s DPH
+-

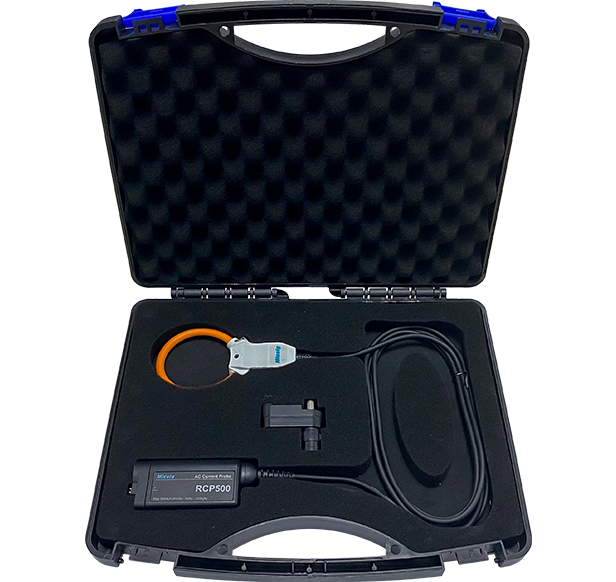

Převodník klešťový
RCP500Pružný převodník iFlex s konektorem BNC a BNC UPI 1 ks
AC rozsah 200 mApk ... 500 Apk, šířka pásma 15Hz - 300 kHz
Převod 10 mV/A, průměr 50 mm
AC rozsah 200 mApk ... 500 Apk, šířka pásma 15Hz - 300 kHz
Převod 10 mV/A, průměr 50 mm
OBJ: MC.RCP500
Záruka: 36 m.
Není skladem
Prověříme pro Vás
7 050 Kč/ks
8 530,50 Kč s DPH
+-
Popis výrobku

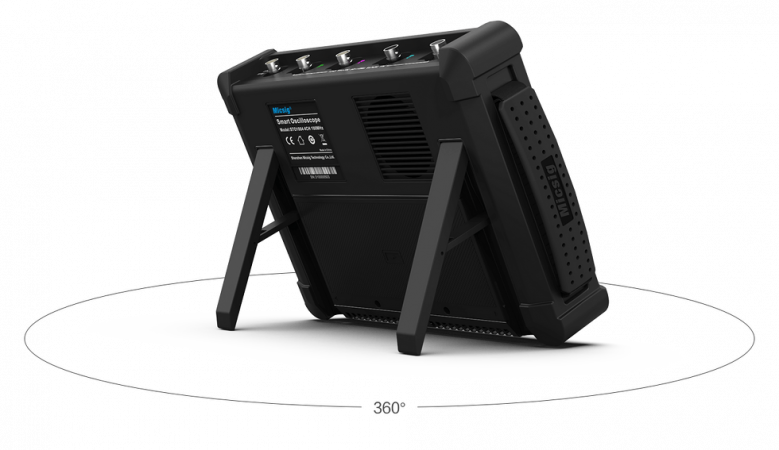

Kombinovaný tabletový osciloskop s hybridním ovládáním Micsig STO 1004
Inteligentní osciloskopy řady Micsig Smart Tablet Oscilloscope - STO1000 využívají inovativní způsob ovládání, který kombinuje plně dotykové ovládání s ovládáním tlačítky a knoflíky. Disponují velkou hloubkou paměti, Wi-fi rozhraním, dekódováním sériových sběrnic a dalšími funkcemi. Integrovaný akumulátor nabízí měření kdekoli je to potřeba.
Řada osciloskopů Micsig Smart Tablet Oscilloscope - STO1000 využívá nejnovější technologii dotykových 8" průmyslových obrazovek a nový vylepšený systém hardwaru a softwaru.
STO1000 je vybavený vysoce citlivým digitálním spouštěcím systémem, podporuje spouštění a dekódování sériovou sběrnicí a má bohatou nabídku měřicích a matematických funkcí. Obsahuje funkce digitálního filtru, 256-úrovňého stupňování intenzity a funkci zobrazení intenzity pomocí barev.
Integrováno je rozhraní Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a Externí spouštění. V kombinaci s patentovanou technologií unikátního dotykového algoritmu společnosti Micsig, STO1000 nabízí uživatelům bezkonkurenční provozní zkušenosti.
STO1000 je vybavený vysoce citlivým digitálním spouštěcím systémem, podporuje spouštění a dekódování sériovou sběrnicí a má bohatou nabídku měřicích a matematických funkcí. Obsahuje funkce digitálního filtru, 256-úrovňého stupňování intenzity a funkci zobrazení intenzity pomocí barev.
Integrováno je rozhraní Wi-Fi, USB 3.0/2.0 Host, USB-Type-C, HDMI a Externí spouštění. V kombinaci s patentovanou technologií unikátního dotykového algoritmu společnosti Micsig, STO1000 nabízí uživatelům bezkonkurenční provozní zkušenosti.
Hlavní parametry
- Digitální čtyřkanálový osciloskop s šířkou pásma 100 MHz
- Vzorkování v reálném čase až 1 GS/s
- Náběžná hrana ≤ 3,5 ns
- Možnost aktivace high pass a low pass filtru, 20 MHz omezení pásma

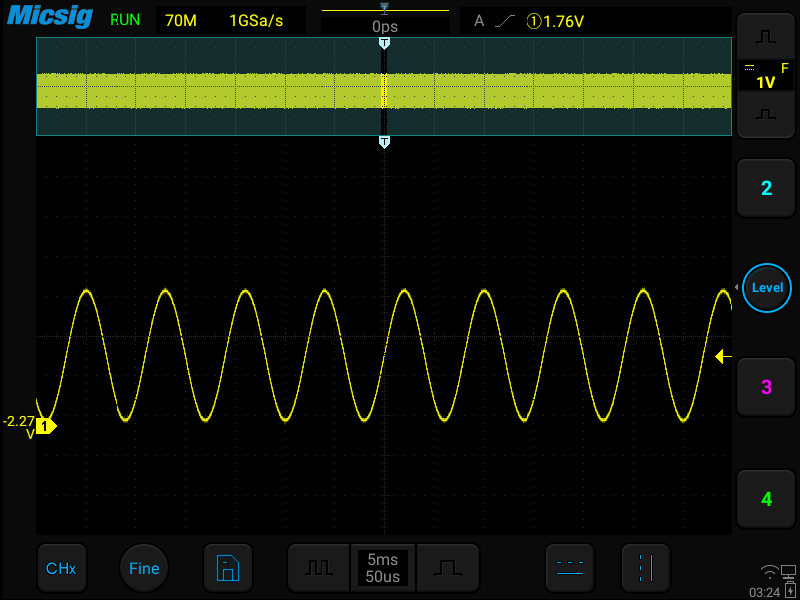

- Hloubka paměti 70 Mpts (jeden kanál),
- Maximální zachycení 130 000 wfm/s (verze E)

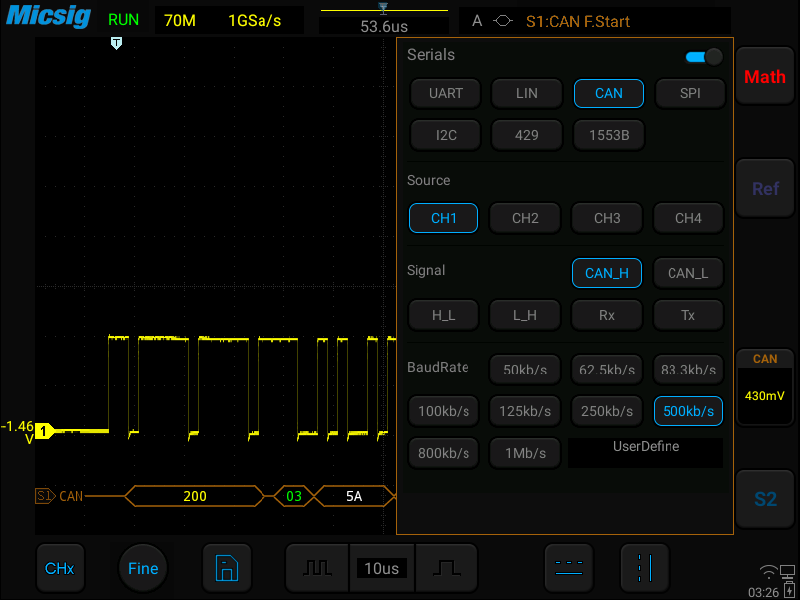

- Dekódování sběrnic UART, CAN, LIN, SPI, I2C, 1553B (volitelně), 429 (volitelně)

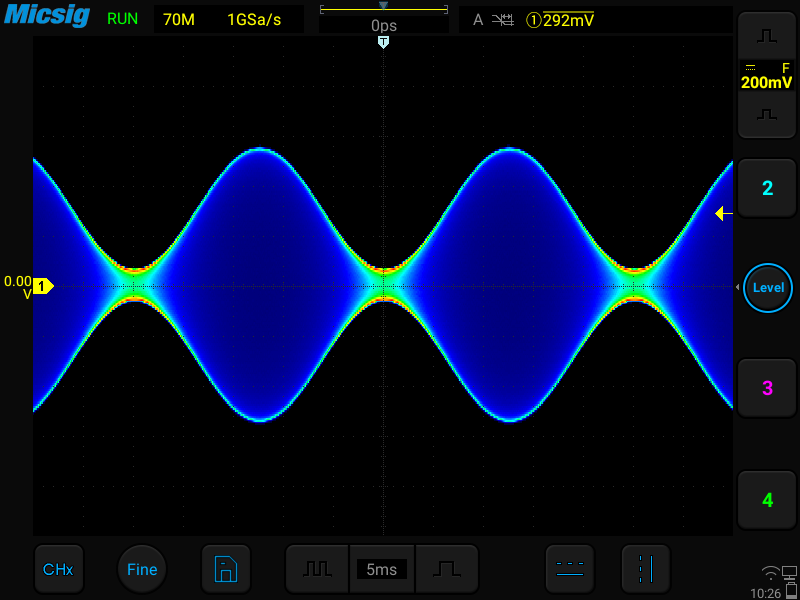

- 256 úrovní intenzity při zobrazení dosvitu (výskyt je jasnější pro častější události) a funkce zobrazení teplotou barvy (častý výskyt je prezentován červenou barvou a méně častý modrou barvou)
- Frekvenční spektrální analýza FFT

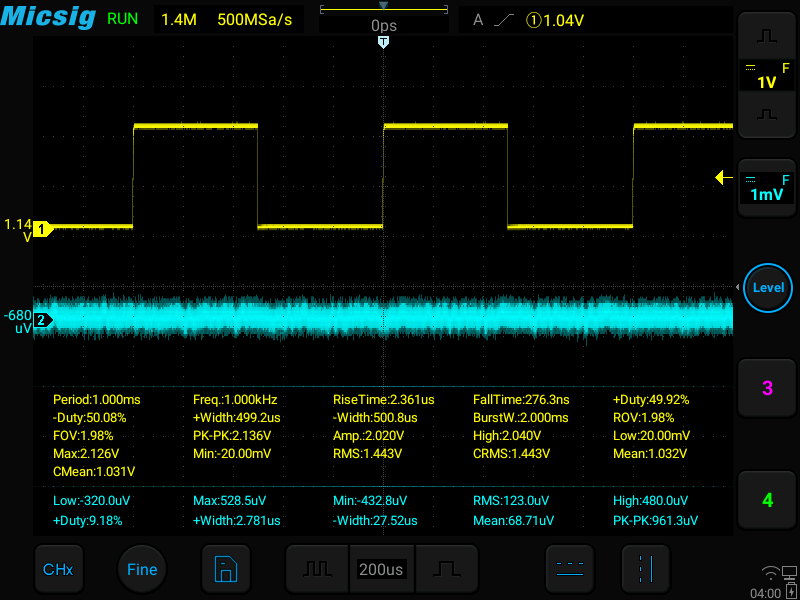

- Matematické funkce s automatickým měřením až 31 parametrů (současné zobrazení až 10 parametrů)
- Možnost uložení a zobrazení referenčních signálů
- Kurzory a funkce ZOOM
- Režim YT a XY
- Záznam videa
 |
 |
 |
Komunikace a ukládání dat
- Vestavěná 32 GB paměť pro ukládání dat s možností rozšíření externí USB pamětí
- Rozhraní USB 3.0/2.0 a Typ-C
- USB HOST pro připojení externí paměti USB
- USB DEVICE pro připojení přístroje k PC
- LAN, Wifi
- HDMI rozhraní pro projekci na větších obrazovkách a projektorech (vhodné pro prezentační a výukové aplikace)
- Dálkové ovládání pomocí iOS nebo Android aplikace
Další funkce a parametry
- Barevný dotykový 8‘‘ displej s rozlišením 800 x 600 bodů, mřížka 14 x 10 dílků

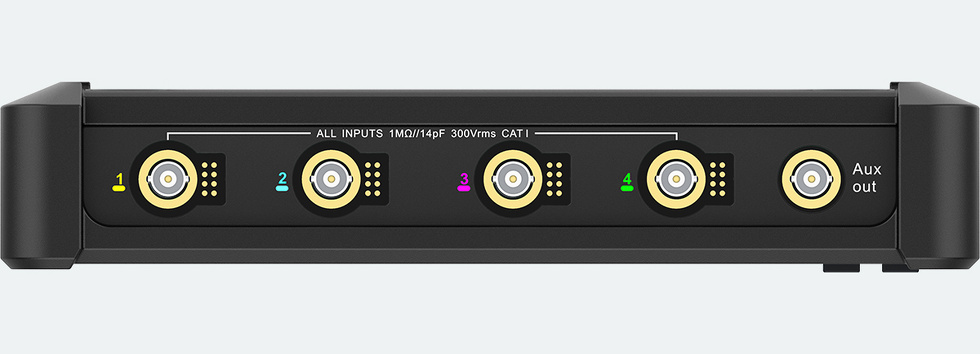

- Nové UPI (Universal Probe Interface) rozhraní pro snadné automatické nastavení sond a jejich napájení. Stále ale zachována možnost připojení běžných BNC sond

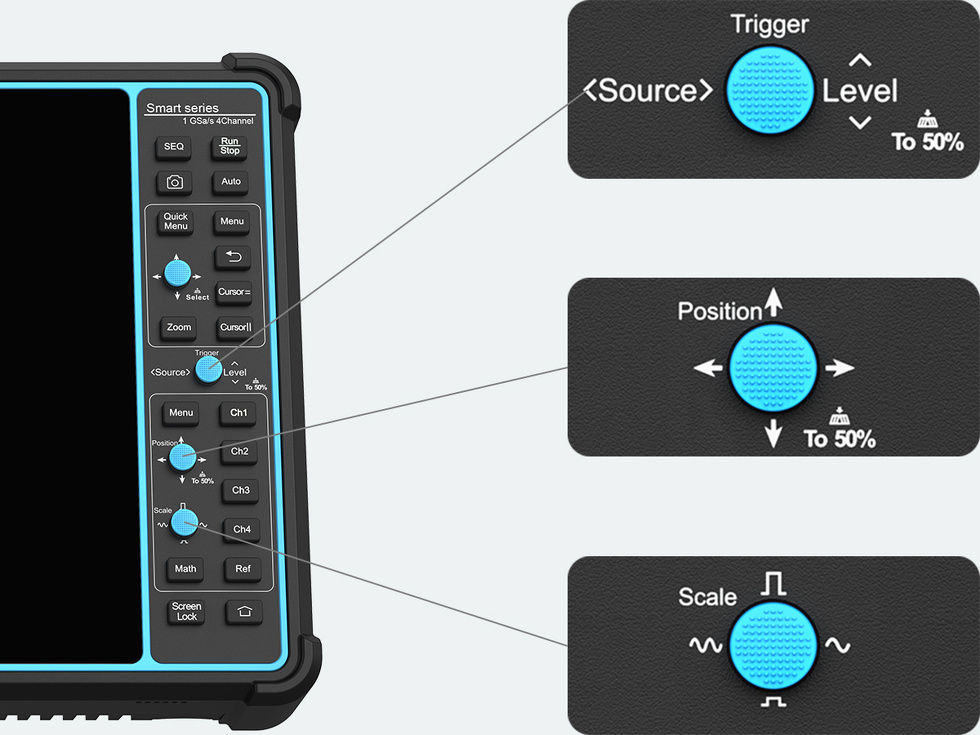

- Vysoce kvalitní tlačítka a knoflíky pro jednoduché ovládání. Nové integrované joystiky pro ještě snadnější ovládání
- Rychlá aktualizace displeje umožňuje sledovat i velice rychle se měnící děje
- Podpora vícebodového dotyku pro snadné ovládání Multi-Touch

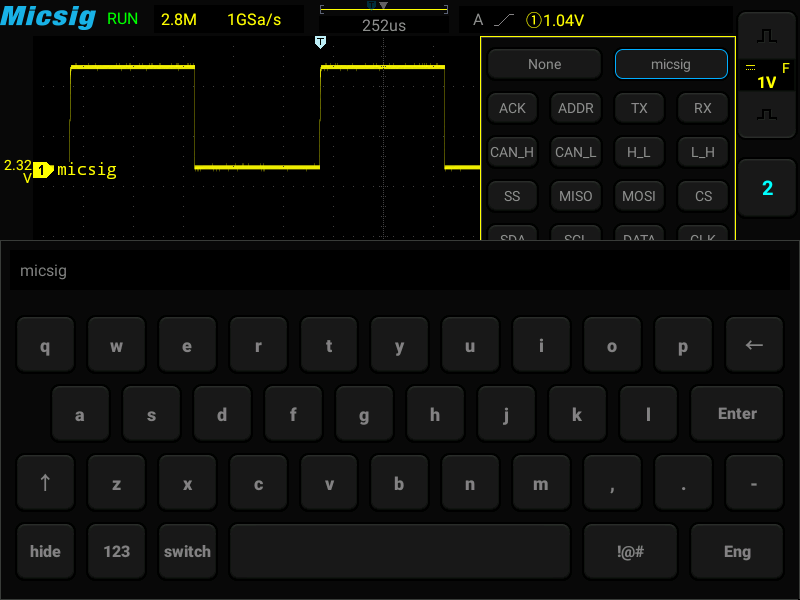

- Podpora softwarové klávesnicepro zrychlené zadávání textu

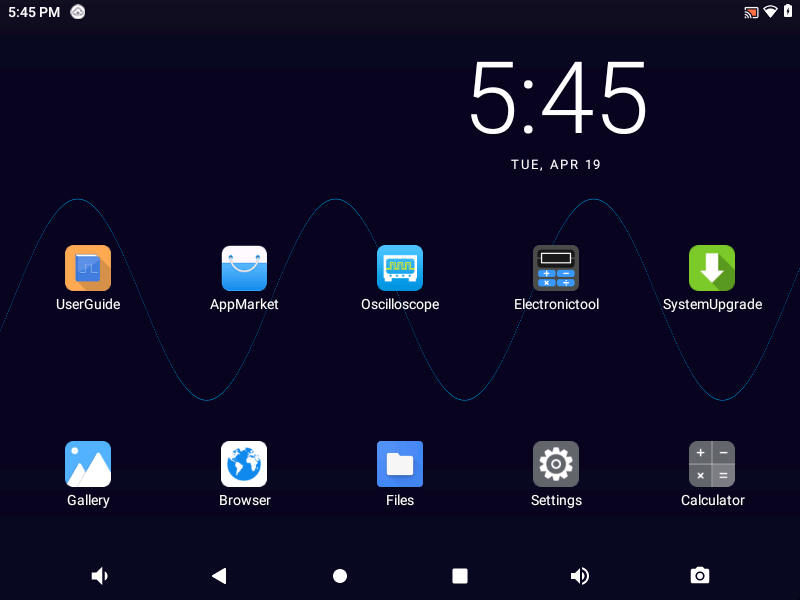

- OS Android s možností instalace dalších aplikací třetích stran
- Automatické online aktualizace při připojení k internetu
- Zámek tlačítka On/Off pro zamezení nechtěného zapnutí nebo vypnutí (např. při transportu)
- Možnost ovládání pomocí připojené USB myši
- Napájení z Li-Ion akumulátoru 7,4 V / 7500 mAh nebo externího adaptéru
- Rozměry 265 x 192 x 50 mm
- Hmotnost 1,9 kg
- Bezpečnostní kategorie CAT I / 300 V
- Záruka 3 roky (na hlavní přístroj)
 |
 |
 |
 |
 |
 |
Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
SOFTWARE PRO PŘÍSTROJ
 |
|
|
 |
|
Technické údaje
Parametry
| Typ | Digitální |
|---|---|
| Zobrazení | LCD dotykový |
| Šířka pásma | 100 MHz |
| Počet vstupů | 4 |
| Izolované vstupy |  Ne |
| Vzorkovací rychlost | 1 GS/s |
| Opakované děje | 1 GS/s |
| Vertikální rozlišení | 8 Bit |
| Citlivost vstupu / dílek | 1 mV … 10 V |
| Časová základna / dílek | 1 ns … 1000 s |
| Multimetr | Ne |
| Analýza sběrnic - BUSHealth |  Ano |
| Rozhraní NFC | Ne |
| Provoz na baterie | Ano |
| El. bezpečnost CAT | 1 |
| Poznámka | Kombinace multidotykového kapacitního displeje s tradičními tlačítky a knoflíky |
