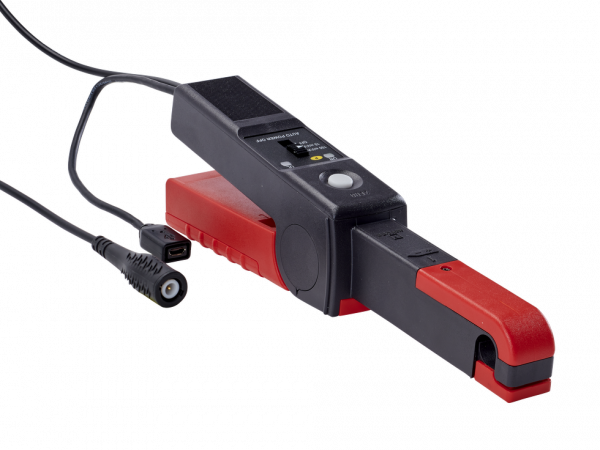

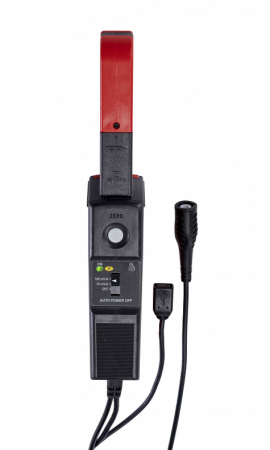

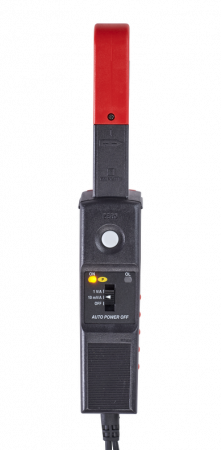

Série E - Klešťové převodníky proudu
Klešťové převodníky s magnetickým obvodem určené pro měření střídavých i stejnosměrných proudů
S magnetickým obvodem určené pro multimetry i osciloskopy
Typ: AC + DC
Rozsah: až 0,005 A ... 100 A
Průměr kleští: 11,8 mm
Šířka pásma: až 100 000 Hz
Dotaz na produktPorovnat
Varianty k produktu Série E - Klešťové převodníky proudu (2)
Výstup 10 mV / A, 1 V / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory Ø4 mm
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Volitelné příslušenství k Série E - Klešťové převodníky proudu
Zjistit více
Zjistit více
Zjistit více
Popis výrobku
Převodníky AC a DC proudu série E
Přístroje E25 a E27 ze série E nabízejí ergonomický design a špičkové technické vlastnosti, díky nimž jsou mimořádně snadno použitelné. Modely E lze použít k měření stejnosměrných nebo střídavých,sinusových nebo zkreslených proudů s nebo bez stejnosměrné složky. Jejich provedení s úzkým tělem umožňuje měření v těžko dostupných prostorech.
Před každým měřením je nutné provést nastavení DC nuly. To je u série E možné pouhým stiskem tlačítka.
Při dlouhodobějším užívání, např. pří záznamu, může být převodník napájen z externího 5 VDC vstupu pomocí µUSB konektoru. Pokud se externí zdroj napájení dočasně vypne, přepne se napájení na baterii.
Hlavní parametry

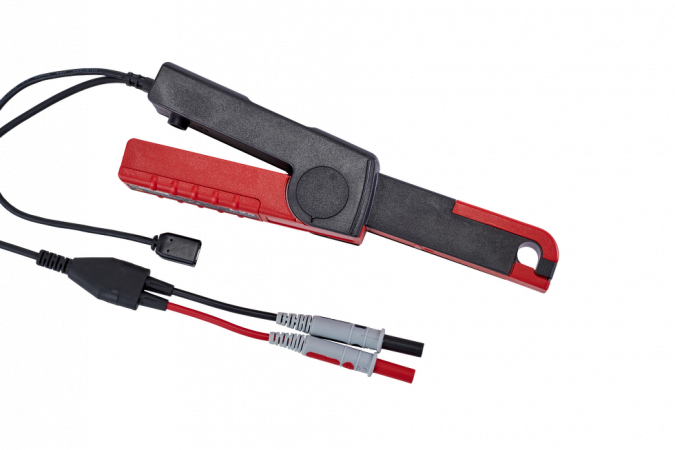

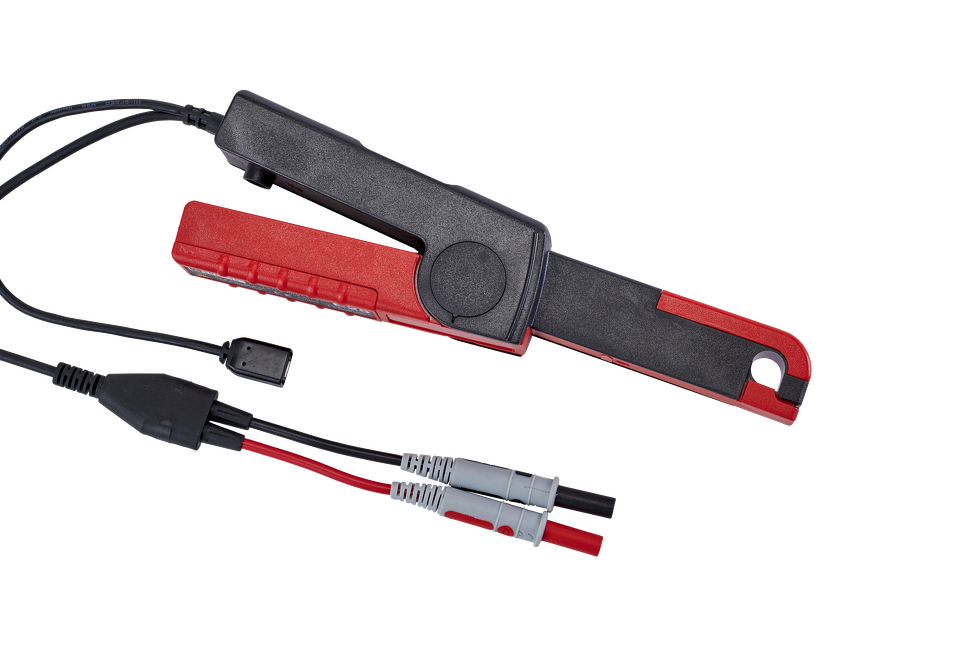

E25 - pro multimetry
- Přepínač rozsahů
- Měření střídavých proudů od 5 mA do 1,5 A AC, 10 mV / 1 A
- Měření stejnosměrných proudů od 5 mA do 2 A DC, 10 mV / 1 A
- Měření střídavých proudů od 50 mA do 60 A AC, 1 V / 1 A
- Měření stejnosměrných proudů od 50 mA do 80 A DC, 1 V / 1 A
- Šířka pásma DC .. 20 000 Hz
- Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

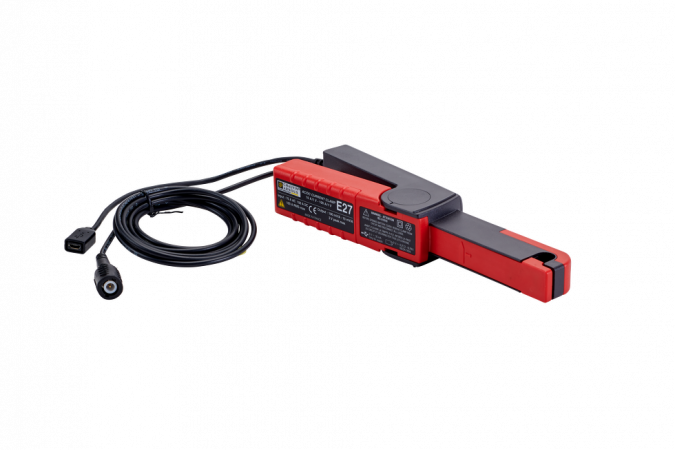

E27 - pro osciloskopy
- Přepínač rozsahů
- Měření proudů od 100 mA do 10 A špička, 100 mV / 1 A
- Měření proudů od 500 mA do 100 A špička, 10 mV / 1 A
- Šířka pásma DC .. 100 000 Hz
- Připojení BNC - samec kabel 2 m
Společné parametry
- Automatické nastavení nuly stiskem tlačítka
- Průměr kleští 11,8 mm
- Hmotnost cca 330 g
- Rozměry 231 x 36 x 67 mm
- Bezpečnostní kategorie CAT IV / 300 V
Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
Technické údaje
Parametry
| Proud | AC + DC |
|---|---|
| Provedení | S magnetickým jádrem |
