WS6-DIFF-1000 - Virtuální Wifi, LAN a USB osciloskop s izolovanou architekturou

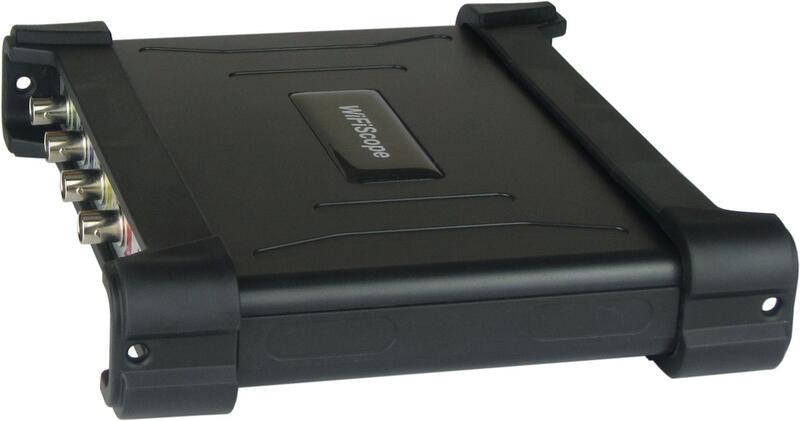

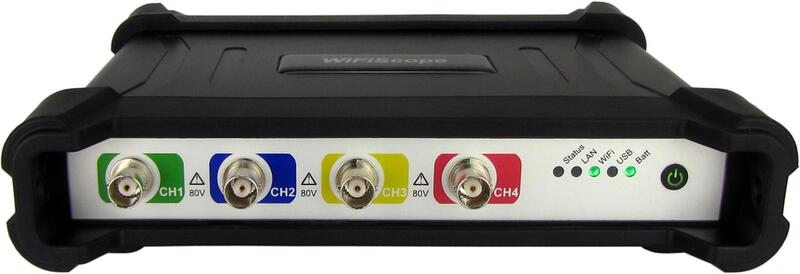

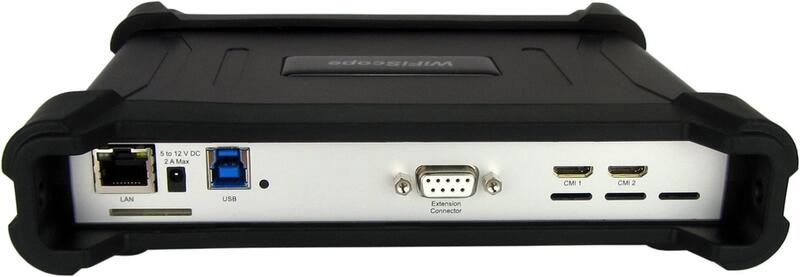

Virtuální WIFI, USB a LAN osciloskop s izolovanou architekturou

Virtuální čtyřkanálový osciloskop s izolovanou architekturou
Počet kanálů: 4
Připojení: WIFI, USB, LAN
Šířka pásma: 250 MHz / 1000 MS/s
Paměť: až 256 MS
Vestavěný akumulátor
Cena 57 700 Kč
69 817 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu WS6-DIFF-1000 - Virtuální Wifi, LAN a USB osciloskop s izolovanou architekturou (1)

WS6 DIFF - Virtuální USB osciloskop-7

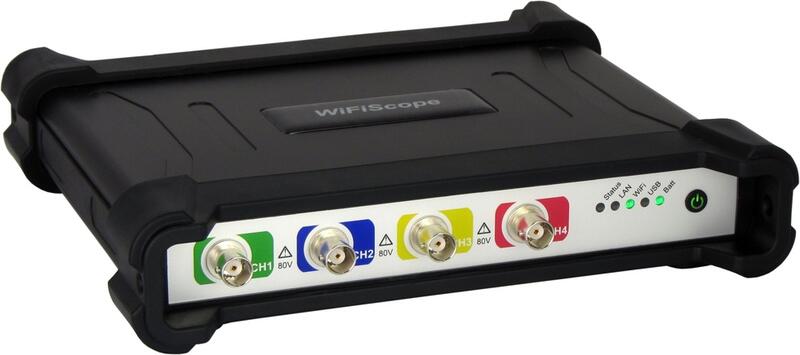

Osciloskop virtuální WIFI/LAN/USB
WS6-DIFF-1000

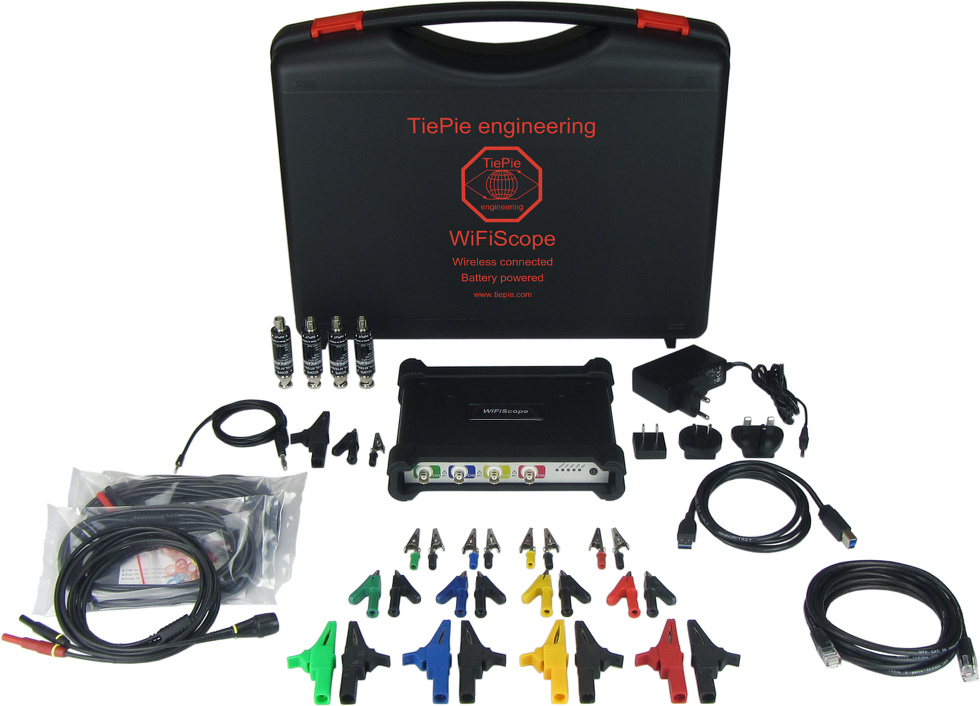

WiFi, USB, LAN osciloskop WS6-DIFF-1000, 4x měřicí vodiče BNC-4mm, 4x diferenciální útlumový článek, 8x krokosvorka velká, 8x krokosvorka střední, 8x krokosvorka malá, software, napájecí adaptér, USB kabel, LAN kabel, adaptér pro kalibraci sond, kufřík a návod k obsluze
OBJ: TP.WS6-DIFF-1000
Záruka: 24 m.
Není skladem
Prověříme pro Vás
57 700 Kč/ks
69 817 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k WS6-DIFF-1000 - Virtuální Wifi, LAN a USB osciloskop s izolovanou architekturou

Micsig SW rozšíření
Rozšíření
WS6 DIFF option S
Rozšíření: funkce SureConnect
OBJ: TP.WS6-DIFF-OP-S
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 670 Kč/ks
3 230,70 Kč s DPH
Porovnání
+-
Košík
Micsig SW rozšíření
Rozšíření
WS6 DIFF option XM
Rozšíření: paměť zvětšená na 256 MS
OBJ: TP.WS6-DIFF-OP-XM
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 350 Kč/ks
1 633,50 Kč s DPH
Porovnání
+-
Košík
Micsig SW rozšíření
Rozšíření
WS6 DIFF option G
Rozšíření: funkce SafeGround
OBJ: TP.WS6-DIFF-OP-G
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 100 Kč/ks
3 751 Kč s DPH
Porovnání
+-
Košík
Micsig SW rozšíření
Rozšíření
WS6 option E
Rozšíření: EMI včetně TP.TP-EMI-HS6 sady sond
Nutné mít nainstalovány rozšíření XM a G!
OBJ: TP.WS6-OP-E
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 620 Kč/ks
5 590,20 Kč s DPH
Porovnání
+-
Košík
Micsig SW rozšíření
Rozšíření
WS6-1000 option W5
Rozšíření: záruka 5 let
OBJ: TP.WS6-1000-OP-W5
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 200 Kč/ks
2 662 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - CC80 - Klešťový převodník
Převodník klešťový
CC80
Rozsah měření 10 mA...80 A AC/DC
Šířka pásma DC ... 20 kHz
Výstup 10 mV / A, 100 mV / A
Průměr 12,5 mm, vodič s konektory Ø4 mm samice
Dodávka: převodník, pouzdro a návod k obsluze
OBJ: TP.TP-CC80
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 720 Kč/ks
3 291,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - CC400 - Klešťový převodník
Převodník klešťový
CC400
Rozsah měření 1 A...400 A AC/DC
Šířka pásma DC ... 20 kHz
Výstup 1 mV / A, 10 mV / A
Průměr 20 mm, vodič s konektory Ø4 mm samice
Dodávka: převodník, pouzdro a návod k obsluze
OBJ: TP.TP-CC400
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 660 Kč/ks
3 218,60 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - CC600 - Klešťový převodník
Převodník klešťový
CC600
Rozsah měření 0,6 A...600 A AC/DC
Šířka pásma DC ... 400 Hz
Výstup 0,1 mV / A, 1 mV / A
Průměr 30 mm, zdířky Ø4 mm
Dodávka: převodník, pouzdro a návod k obsluze
OBJ: TP.TP-CC600
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 390 Kč/ks
2 891,90 Kč s DPH
Porovnání
+-
Košík
E27 Převodník klešťový
Převodník klešťový
E27
Rozsahy měření 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
10 650 Kč/ks
12 886,50 Kč s DPH
Porovnání
+-
Košík
XLAM-414/SC/SIL Adaptér a prodlužovací vodič
Adaptér a prodlužovací vodič
XLAM-414/SC/SIL
160 cm, silikon, BNC samec pozlacený, 4 mm banánek poniklovaný rovný
CAT III, 600 V
Zjistit více
OBJ: 67.9867-160
Záruka: 12 m.
Není skladem
Prověříme pro Vás
661,20 Kč/ks
800,05 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - TP-C812B - Měřicí vodič
Měřicí vodič
TP-C812B
200cm, černá, banánek 4mm - BNC samec
1000V CAT III
OBJ: TP.TP-C812B
Záruka: 12 m.
Není skladem
Prověříme pro Vás
700 Kč/ks
847 Kč s DPH
Porovnání
+-
Košík
SET Isoprobe IV - 10:1 Sonda osciloskopická
Sonda osciloskopická
SET Isoprobe IV - 10:1
10:1, 500 Mhz, 1,2 m, 300 V CAT III, šedá
Výrobce Multicontact
Balení: Isoprobe IV 10:1, HC400 1ks, GS400 1ks, SCC 1ks, GM400 1ks, BA400 1ks
Zjistit více
OBJ: 68.9433-28
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 493,50 Kč/ks
1 807,14 Kč s DPH
Porovnání
+-
Košík
SET Isoprobe III - 100:1 Sonda osciloskopická
Sonda osciloskopická
SET Isoprobe III - 100:1
100:1, 500 Mhz, 1,2 m, 600 V CAT IV, modrá
Výrobce Multicontact
Balení: Isoprobe III 100:1, ZGA-S 1ks, GS400 1ks, GM284 1ks, SK-IP 1ks, SCC 1ks
Zjistit více
OBJ: 68.9559-23
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 906,40 Kč/ks
2 306,74 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - černá
Krokosvorka
XDK-1033/I-2 černá
CAT IV, 600 V, 19 A, černá
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-21
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
212,90 Kč/ks
257,61 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - červená
Krokosvorka
XDK-1033/I-2 červená
CAT IV, 600 V, 19 A, červená
Rozevření 30 mm, připojení vodičů 4 mm
Zjistit více
OBJ: 66.9561-22
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
212,90 Kč/ks
257,61 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - TP-BP85 - Sada hrotů
Sada měřicích hrotů
TP-BP85 Set
Tenké hroty pro přímé připojení do konektorů
4ks černá, 1ks červená, 1ks zelená, 1ks modrá, 1ks žlutá
OBJ: TP.TP-BP85-Set
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 230 Kč/ks
1 488,30 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - BB391 - Kufr_2
Kufr
BB391 pro HS
Určeno pro přístroje řad HS5, HS6 DIFF
390 x 290 x 105 mm
OBJ: TP.TP-CASE-BB391
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 610 Kč/ks
1 948,10 Kč s DPH
Porovnání
+-
Košík
Příslušenství TiePie - TP-C50H - Komunikační kabel
Kabel komunikační
TP-C50H
Propojení přístrojů sběrnící CMI
OBJ: TP.TP-C50H
Záruka: 12 m.
Není skladem
Prověříme pro Vás
340 Kč/ks
411,40 Kč s DPH
Porovnání
+-
Košík
XLSK-58 černá Prodlužovací vodič BNC
Prodlužovací vodič BNC
XLSK-58 černá
100cm, PVC, BNC samec pozlacený, černá
CAT II, 600 V, CAT III, 300 V
Zjistit více
OBJ: 67.9773-10021
Záruka: 12 m.
Není skladem
Prověříme pro Vás
410,60 Kč/ks
496,83 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XLSS-58_XLSK-58 - červená
Prodlužovací vodič BNC
XLSK-58 červená
100cm, PVC, BNC samec pozlacený, červená
CAT II, 600 V, CAT III, 300 V
Zjistit více
OBJ: 67.9773-10022
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství Multicontact - XLSS-58_XLSK-58 - modrá
Prodlužovací vodič BNC
XLSK-58 modrá
100cm, PVC, BNC samec pozlacený, modrá
CAT II, 600 V, CAT III, 300 V
Zjistit více
OBJ: 67.9773-10023
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
3283 Spojka BNC
Spojka BNC
3283
30VAC, 60VDC, 50 Ohm
samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1928789
Záruka: 12 m.
Není skladem
Prověříme pro Vás
225 Kč/ks
272,25 Kč s DPH
Porovnání
+-
Košík
3284 Spojka T BNC
Spojka T BNC
3284
30VAC, 60VDC, 50 Ohm
samice - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528786
Záruka: 12 m.
Není skladem
Prověříme pro Vás
650 Kč/ks
786,50 Kč s DPH
Porovnání
+-
Košík
3285 Spojka T BNC
Spojka T BNC
3285
30VAC, 60VDC, 50 Ohm
samice - samec - samice, pozlacené kontakty
Zjistit více
OBJ: PO.528794
Záruka: 12 m.
Není skladem
Prověříme pro Vás
325 Kč/ks
393,25 Kč s DPH
Porovnání
+-
Košík
3533 Spojka BNC
Spojka BNC
3533
30VAC, 60VDC, 50 Ohm
samec - samec, pozlacené kontakty
Zjistit více
OBJ: PO.1929241
Záruka: 12 m.
Není skladem
Prověříme pro Vás
150 Kč/ks
181,50 Kč s DPH
Porovnání
+-
Košík
3534 Spojka BNC
Spojka BNC
3534
30VAC, 60VDC, 50 Ohm
samec - samec, zahnutí 90°, pozlacené kontakty
Zjistit více
OBJ: PO.1929265
Záruka: 12 m.
Není skladem
Prověříme pro Vás
425 Kč/ks
514,25 Kč s DPH
Porovnání
+-
Košík
4896 Spojka T BNC
Spojka T BNC
4896
30VAC, 60VDC, 50 Ohm
samec - samice - samice, pozlacené kontakty
Zjistit více
OBJ: PO.1914846
Záruka: 12 m.
Není skladem
Prověříme pro Vás
650 Kč/ks
786,50 Kč s DPH
Porovnání
+-
Košík
6700 Spojka T BNC
Spojka T BNC
6700
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line, pozlacené kontakty
Zjistit více
OBJ: PO.2066999
Záruka: 12 m.
Není skladem
Prověříme pro Vás
850 Kč/ks
1 028,50 Kč s DPH
Porovnání
+-
Košík
6701 Spojka T BNC
Spojka T BNC
6701
30VAC, 60VDC, 50 Ohm
samice - samec - samice, souběžný vstup a výstup in-line 90°, pozlacené kontakty
Zjistit více
OBJ: PO.2067002
Záruka: 12 m.
Není skladem
Prověříme pro Vás
850 Kč/ks
1 028,50 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Virtuální WiFi, USB a LAN osciloskop s vysokým rozlišením

WiFi osciloskop s vysokým rozlišením s nejnižším šumem a vysokou citlivostí se 4 diferenciálními kanály a úžasnou hloubkou paměti 256 milionů bodů a se vzorkovací frekvencí až 1000 MSa/s. Jedná se o nejvýkonnější, přenosný, bateriově napájený a všestranný WiFi PC osciloskop, multimetr s vysokým rozlišením a mnoho dalšího. Přístroje mohou být vybaveny inovativními technologiemi jako SafeGround, SureConnect, CMI rozhraním a univerzálním připojením k PC pomocí bezdrátové sítě WiFi, metalické sítě LAN a superrychlého USB 3.0. Přístroj lze rozšířit na analyzátor elektromagnetické kompatibility EMI.

Hlavní parametry

Ikona - Čip 40x40
  • 14 a 16 bitové rozlišení nabízí 256x více napěťových úrovní než u 8 bitového osciloskopu
  • Šířka pásma 250 MHz
  • Vzorkovací frekvence až 500 MSa/S
  • 4 diferenciální vstupy. Každý vstup lze přepnout do režimu jednopólového  měření s ochrannou funkcí SafeGround (volitelně)
  • Funkce SureConnect na každém kanálu zajišťuje vždy správné připojení k měřenému objektu (volitelně)
  • Tester elektromagnetické kompatibility EMI (volitelně)
  • Hardwarové omezení šířky pásma s přepínáním mezi 150 MHz , 100 MHz a 50 MHz
  • Vysoce přesná 1 ppm časová základna
  • Funkce SuperZoom s hloubkou paměti až 256 MSa
  • Spektrální analyzátor s 32 miliony složek
  • Výkonný digitální multimetr (DMM)
  • Anylyzátor sériových sběrnic
  • DC přesnost až 0,25 % a 0,1 % typicky
  • Záznamník s až 200 MS/s přenosem do PC
  • Akumulátorový provoz pro hodiny měření s plně galvanicky oddělenými kanály

Komunikace a ukládání dat

Ikona - USB 40x40
  • Připojení pomocí rychlého USB 3.0 rozhranní
  • CMI rozhraní umožňuje propojení více přístrojů do jednoho v plně synchronním režimu
  • Propojení časových základen s 0 ppm synchronizací
Ikona - Wifi 40x40
  • Připojení pomocí bezdrátového WiFi rozhranní
  • Komunikace bez nutnosti metalického spojení
  • Maximální rychlost přenosu ovlivněna kvalitou spojení
Ikona - LAN 40x40
  • Připojení pomocí metalické LAN sítě
  • Snadné vzdálené ovládání
  • Maximální rychlost přenosu ovlivněna kvalitou spojení

Další funkce a parametry

  • Funkce QuickSetup pro rychlé a intuitivní nastavení libovolné funkce
  • I/O moduly pro vytváření vlastních měřicích systémů
  • API a SDK pro návrh vlastních programů
  • Upgrady software a firmware zdarma
  • 2 roky záruka, rozšířitelná na 5 let
Příslušenství SW TiePie - 01Příslušenství SW TiePie - 02Příslušenství SW TiePie - 04Příslušenství SW TiePie - 05

Díky integraci pěti přístrojů do jednoho pouzdra je WiFiScope WS6 DIFF tím nejvýkonnějším kompaktním přístrojem do průmyslu. Pro uživatele kteří měří na různých místech a nebo potřebují více místa na pracovním stole je WiFiScope WS6 DIFF ideálním nástrojem. Díky své konstrukci je snadno přenosný, ale zároveň robustní a perfektní v kombinaci s přenosným PC.

Diferenciální / jednopólové přepínatelné vstupy s ochranoou funkcí SafeGround

SafeGround, funkce, která umožňuje diferenciální použití vstupních obvodů nebo použití jako jednopólové vstupy. Pokud je funkce SafeGround aktivována a při měření uživatel způsobí zemní spojení, tak funke SafeGround automaticky odpojí zem sondy a díky tomu nedojde k poškození osciloskopu nebo PC zkratovým proudem. Díky této funkci je také možné přepínat mezi diferenciálními a jednopólovými vstupy bez obav před poškozením zařízení zkratovým proudem*. Osciloskopy WS6 DIFF jsou jedinými osciloskopy, které nabízení bezpečnostní funkci SafeGround. Chybu při měření lze udělat velmi snadno a s řadou WS6 DIFF máte jistotu, že zařízení jsou v bezpečí a nehrozí finanční ztráty způsobené zkratem.

Měření odporu na každém kanálu

Mnoho senzorů je založeno na změně odporu snímacího prvku. Osciloskop WiFiScope WS6 DIFF je možné použít jako ohmmetr. Není potřeba další přístroj. Hodnotu odporu je možné zobrazit jako samostatné číslo, nebo jako graf odporu v čase. Ohm skop používá stejné vstupy jako osciloskop. Není proto nutné měnit zapojení a přehazovat měřicí vodiče. Pokročilá vstupní ochrana zajišťuje odolnost přístroje proti vysokým napětím na vstupu. Typickým použitím je měření odporu rezistorů typu NTC a PTC v čase. Jeden kanál může měřit odpor prvku a druhý teplotu. Graf XY pak jasně ukáže závislost odporu na teplotě.

Velmi vysoké rozlišení 14 a 16 bitů, 256 x více než u standardních osciloskopů

Příslušenství SW TiePie - 06

Běžné stolní osciloskopy nabízejí relativně nízké rozlišení 8 nebo 9 bitů. V kombinaci s limitovanou velikostí obrazovky zobrazují signály v jejich maximálním rozlišení a funkce zoom u nich nepřináší více detailů pro uživatele. WiFiScope WS6 DIFF má rozlišení 14 nebo 16 bitů a díky tomu se jedná o osciloskop s opravdu vysokým rozlišením. Pomocí tak vysokého rozlišení je signál vzorkován daleko přesněji a kvantizační chyba je díky tomu daleko menší. Zobrazení signálu na 24" monitoru přinese velmi vysokou míru detailů zobrazeného signálu. I ty nejmenší změny tvaru signálu je možné odhalit díky funkci zoom, která díky vysokému rozlišení přinese dodatečné informace o zkoumaném detailu.

První průmyslový osciloskop s 1 ppm

Časová základna osciloskopu WiFiScope WS6 DIFF je 25 až 100 x stabilnější než srovnatelné přístroje na trhu. Díky vysoké stabilitě 1ppm je možné velmi přesně měřit frekvenci a časové parametry signálů. Spojení několika přístrojů dohromady, které se používá pro vytvoření vícekanálového osciloskopu, nemá vliv na přesnost časové základny. Rozdíl je 0 ppm.

Spojení více přístrojů pro vícekanálová měření s plnou synchronizací přístrojů

Příslušenství SW TiePie - 08

WiFiScope WS6 DIFF je vybaven sofistikovanou synchronizační sběrnicí, která umožňuje snadné propojení více přístrojů do jednoho celku. Jeden z přístrojů slouží jako řídící master a ostatní jsou jím řízená slave zařízení. Všechna propojená zařízení potom měří se stejnou vzorkovací frekvencí jako jeden vícekanálový přístroj (odchylka 0 ppm!). Vedle synchronizační sběrnice obsahuje rozhraní také sběrnici spouštění a detekční systém. O vzájemné propojení se stará propojovací kabel. Celkový počet přístrojů je limitovaný pouze množstvím USB portů počítače. Po spuštění obslužného SW Multi Channel jsou všechna propojená zařízení identifikována (každé má svoje vlastní identifikační číslo) a automaticky spojena do jednoho většího celku. Obě sběrnice, synchronizační i spouštěcí, jsou na obou koncích zakončeny správnou hodnotou impedance. Není proto potřeba, aby uživatel připojoval tyto dodatečné impedance sám. Spojení přístrojů je plně automatické. Možnost propojování přístrojů a vytváření např. osmikanálového osciloskopu, který se tváří jako jeden přístroj, nenabízí žádný jiný USB osciloskop.

SureConnect - test správného připojení a měření odporů

Funkce SureConnect je použitelná vždy po připojení sondy, hrotu nebo krokodýlku k měřenému objektu. Přístroj automaticky otestuje, zda je kontakt v pořádku. Tato funkce zabraňuje mylným indikacím nepřítomnosti signálu (lze rozlišit kdy signál není přítomen a kdy jde o špatné připojení). To je užitečné tam, kde je povrch zoxidovaný nebo špatně dostupný. Funkce SureConnect je dostupná u modelů WiFiScope WS6 DIFF jako volitelné rozšíření. Na každém kanálu je možné měřit odpor až do 2 MΩ a hodnota může být zobrazena na displeji softwarového multimetru. Samozřejmě jde hodnotu odporu zaznamenávat v čase do grafu

Vysoce výkonný USB digitální multimetr

Příslušenství SW TiePie - 05

Díky vysokému rozlišení 16 bitů je WiFiScope WS6 DIFF použitelný jako velmi vyspělý digitální multimetr s velmi dobrými vlastnostmi (jako RMS, Špička-Špička, MAX, MIN, Mean, Frekvence, Střída, Náběžná a Sestupná hrana, dBm, ... ). Hodnoty je možné zobrazit jako číslo, nebo jako analogový budíkový ukazatel. Velmi přesná a stabilní časová základna WiFiScope WS6 (1 ppm) umožňuje velmi přesná měření frekvence a časových veličin. Díky tomu se externí multimetry a frekvenční čítače stávají nadbytečnými. I díky tomu je přístroj WiFiScope WS6 naprosto unikátní ve své třídě.

Spektrální analyzátor - řešení problémů ve frekvenčí oblasti

Příslušenství SW TiePie - 09

WiFiScope WS6 DIFF přináší na pole spektrálních analyzátorů myšlenku cenově dostupného, snadno ovladatelného a přehledného přístroje. Vysoká flexibilita tohoto spektrálního analyzátoru jej předurčuje i k jiným měřením než k vyhodnocení vysokofrekvenčních signálů z přijímačů a vysílačů. Na ose X je zobrazena frekvence a na ose Y úroveň signálu. Tomuto zobrazení se řízá zobrazení ve frekvenční oblasti. Při hledání závad se často používá osciloskop, tedy měření v časové oblasti. Pokud je ale signál rušen signály s malou amplitudou a obsahuje větší množství frekvenčních složek, tak jsou tato rušení na osciloskopu sotva patrná. Většinou se jeví pouze jako šum na měřeném signálu. Po zobrazení ve frekvenčním oblasti jsou tato rušení daleko lépe viditelná. Lze tak stanovit velikost rušivých složek a jejich frekvenci.

Například při měření na zařízeních se spínanými zdroji jsou rušení z těchto zdrojů velmi dobře odhalitelná právě ve frekvenční oblasti. Stačí umístit sondu poblíž cívek napájecího spínaného zdroje a zobrazit signál na spektrálním analyzátoru. Tento signál je možné uložit do paměti jako referenční a známe tak unikátní frekvence rušení. Pokud tato měření zopakujete dále v napájeném systému a zjistíte stejné složky jako u zdroje, tak rušení pochází z napájecího zdroje. Na základě těchto měření je pak možné činit opatření k odstranění těchto složek. Poté je možné měření zopakovat a ověřit, zda opatření byla účinná.

WiFiScope WS6 DIFF měří s velmi velkým rozlišením ve frekvenční oblasti a tak rušení mohou být detekována a analyzována najednou s rozlišením na Hz. Až 16 milionů frekvenčních složek je možné zobrazit v grafu. Díky vertikálnímu rozlišení 14 nebo 16 bitů a paměti 256 MSa jsou odhalitelná i velmi malá rušení. Také kontrola signálu po učiněných opatřeních proti rušení je možná pomocí WiFiScope WS6 DIFF. Vysoké rozlišení a velká paměť umožňuje měřit spektrum ve velmi vysokém dynamickém rozsahu 120 dB. To je další unikátní vlastnost v této třídě USB osciloskopů.

Analyzátor sběrnic

Příslušenství SW TiePie - 11

Přístroj WiFiScope WS6 umožňuje dekódování sériových sběrnic. Data zobrazuje formou grafu a dekódovací tabulky a je tak jednoduché odhalovat vadné datové pakety. Pro vývojáře je to vítané rozšíření funkcí osciloskopů. Dekódovat lze pakety z CAN sběrnice, I2C sběrnice a dalších sériových sběrnic.

Extrémně velká paměť 256 MSa na kanál

Při měření s vysokou vzorkovací frekvencí je důležité mítdostatečně hlubokou paměť, aby se zaznamenal celý měřený signál. Oproti konkurenčním výrobkům, které mají běžně 2 až 100 kSa, nabízí WiFiScope WS6 neuvěřitelných 256 MSa na každý kanál. To dává uživateli až 100000 krát větší paměť pro uložení průběhu. Takto hluboká paměť umožňuje zaznamenat dlouhé úseky signálu (například celý blok komunikace CAN sběrnice) s možností pozdějšího přiblížení kratších úseků bez ztráty vysokého rozlišení. Při využití funkce USB spektrálního analyzátoru dává hluboká paměť možnost využití přístroje ve velmi velkém dynamickém rozsahu, pokud se pohybujeme ve frekvenční oblasti. Funkce SuperZoom u přístroje WiFiScope WS6 DIFF umožňuje přiblížit libovolný vzorek signálu bez ohledu na zvolenou délku záznamu.

Záznamník s velmi rychlým záznamem

Pokud požadujete neomezenou velikost záznamu, tak přístroje WiFiScope WS6 nabízí přímý přenos dat na disk počítače. Přístroj umožňuje přenášet rychlostí až 10 MSa/s se 14ti bitovým rozlišením. Díky tomu je snadné analyzovat i dlouhé sekvence záznamu se zachováním velmi podrobných infomací.

Technické údaje

Parametry

Šířka pásma250 MHz
Počet vstupů4
Izolované vstupyano Ano
Vzorkovací rychlost500 MS/s
Převodník16 Bit
Hloubka paměti256 MB
Integrovaný generátorbe Ne
Integrovaný multimetrano Ano
Propojení pro vícekanálová měřeníano Ano
Spektrální analyzátorano Ano
Analýza sběrnicano Ano

Videa

TiePie - Spojování a synchronizace osciloskopů TiePie do jednoho zařízení
(YouTube, 01.06.2018)
TiePie - SureConnect
(YouTube, 01.06.2018)
TiePie - Spektrální analýza
(YouTube, 01.06.2018)
TiePie - Základy spouštění
(YouTube, 01.06.2018)

Katalogy ke stažení

Měřicí příslušenství MULTICONTACT
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona
Měřicí příslušenství POMONA
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona
Měřicí příslušenství ELECTRO PJP
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zajímat

Události

Odborné školení - Náhradní napájení ve zdravotnických zařízeních - Praha
15.05.2024
Odborné školení pořádané ve spolupráci s firmami Eaton Elektrotechnika s.r.o., GHV Trading, spol. s r. o. a Zeppelin CZ s.r.o. Odborné školení je zaměřené na poskytnutí komplexních informací a postupů...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušte a zrychlete automatizační projekty použitím platformy STEGO CONNECT
01.12.2023
Inovativní systém, který vám usnadní digitalizaci v rámci průmyslových procesů a poskytne snadný přístup k datům a automatizaci dané aplikace. Zní to skvěle, co říkáte? Realita systému STEGO Connect je...
