WS5-220 - Virtuální Wifi, LAN a USB osciloskop s izolovanou architekturou

Popis výrobku

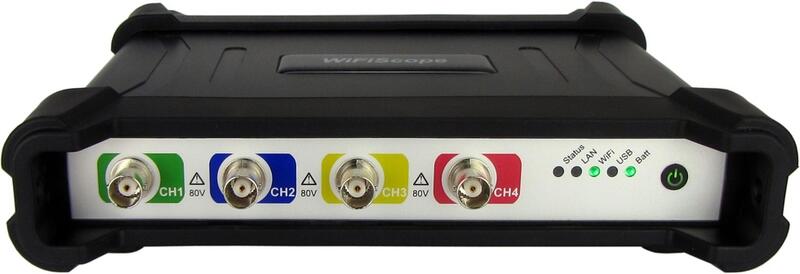

Virtuální WiFi, USB a LAN osciloskop s vysokým rozlišením a arbitrary generátorem

WiFi osciloskop s vysokým rozlišením s nejnižším šumem a vysokou citlivostí se 2 kanály a úžasnou hloubkou paměti až 64 milionů bodů a se vzorkovací frekvencí až 200 MSa/s. Jedná se o nejvýkonnější, přenosný, bateriově napájený a všestranný WiFi PC osciloskop s vestavěným arbitrary generátorem, multimetr s vysokým rozlišením a mnoho dalšího. Přístroje mohou být vybaveny inovativními technologiemi jako SureConnect, CMI rozhraním a univerzálním připojením k PC pomocí bezdrátové sítě WiFi, metalické sítě LAN a superrychlého USB 3.0.

Hlavní parametry

• 14 a 16 bitové rozlišení nabízí 256x více napěťových úrovní než u 8 bitového osciloskopu
• Šířka pásma 250 MHz
• Vzorkovací frekvence až 200 MSa/S
• 2 analogové kanály
• Funkce SureConnect na každém kanálu zajišťuje vždy správné připojení k měřenému objektu (volitelně)
• Arbitrary generátor s frekvencí až 20 MHz
• Vysoce přesná 1 ppm časová základna
• Funkce SuperZoom s hloubkou paměti až 64 MSa
• Spektrální analyzátor s 32 miliony složek
• Výkonný digitální multimetr (DMM)
• Anylyzátor sériových sběrnic
• DC přesnost až 0,25 % a 0,1 % typicky
• Záznamník s až 20 MS/s přenosem do PC
• Akumulátorový provoz pro hodiny měření s plně galvanicky oddělenými kanály

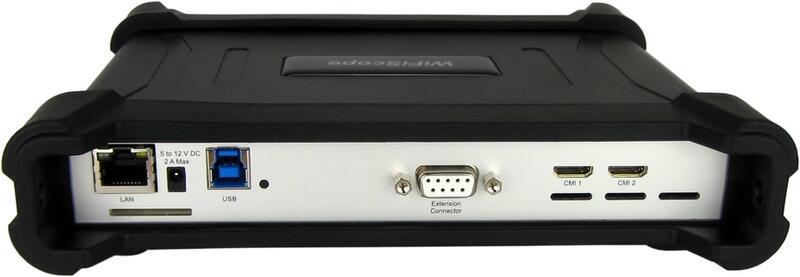

Komunikace a ukládání dat

• Připojení pomocí rychlého USB 3.0 rozhranní
• CMI rozhraní umožňuje propojení více přístrojů do jednoho v plně synchronním režimu
• Propojení časových základen s 0 ppm synchronizací

• Připojení pomocí bezdrátového WiFi rozhranní
• Komunikace bez nutnosti metalického spojení
• Maximální rychlost přenosu ovlivněna kvalitou spojení

• Připojení pomocí metalické LAN sítě
• Snadné vzdálené ovládání
• Maximální rychlost přenosu ovlivněna kvalitou spojení

Další funkce a parametry

• Funkce QuickSetup pro rychlé a intuitivní nastavení libovolné funkce
• I/O moduly pro vytváření vlastních měřicích systémů
• API a SDK pro návrh vlastních programů
• Upgrady software a firmware zdarma
• 2 roky záruka, rozšířitelná na 5 let

Služby nabízené k námi dodaným přístrojům

• Konzultace vhodnosti jednotlivých typů s doporučením
• Poradenství se softwarem přístroje (pokud je součástí dodávky)
• Prodejní i poprodejní podpora
• Zajištění záručního i pozáručního servisu
• Zajištění pravidelných kalibrací

SOFTWARE PRO PŘÍSTROJ

Software Multi Chaneel Oscilloscope Software pro Windows (umožňuje simulaci libovolného nabízeného přístroje k vyzkoušení ovládání) ODKAZ

Díky integraci několika přístrojů do jednoho pouzdra je WiFiScope WS5 vysoce výkonným kompaktním přístrojem do průmyslu. Pro uživatele kteří měří na různých místech a nebo potřebují více místa na pracovním stole je WiFiScope WS5 ideálním nástrojem. Díky své konstrukci je snadno přenosný, ale zároveň robustní a perfektní v kombinaci s přenosným PC.

Zabudovaný USB generátor libovolných (arbitrary) průběhů s extrémně nízkým zkreslením

WiFiScope WS5 je USB ocsiloskopem s vysokým rozlišením a zabudovaným 20 MHz generátorem. Využívá nejmodernější techniky signálové syntézy vyvinuté firmou TiePie díky níž nabízí ten nejvěrnější signál pro náročné aplikace. Drahé samostatné generátory jsou díky tomu překonány. Díky velmi nízkému zkreslení až -85 dB na frekvenci 100 kHz, velmi plochému amplitudovému spektru a 8 ns nástupnou a sestupnou hranou nabízí skvělé možnosti použití. Výstupní napětí 24 VPP, 14 bitové rozlišení při 200 MS/s a buffer na 64 MSamples dělá z osciloskopu WiFiScope WS5 velmi kvalitní generátor. Běžné signály jako sinus, obdelník, pila, DC nebo šum jsou samozřejmostí. Bez problémů si ale poradí i s generováním libovolných průběhů, které jsou uloženy v paměti na 64 MSamples nebo byly dříve nahrány a uloženy pomocí osciloskpu.

Měření odporu na každém kanálu

Mnoho senzorů je založeno na změně odporu snímacího prvku. Osciloskop WiFiScope WS5 je možné použít jako ohmmetr. Není potřeba další přístroj. Hodnotu odporu je možné zobrazit jako samostatné číslo, nebo jako graf odporu v čase. Ohm skop používá stejné vstupy jako osciloskop. Není proto nutné měnit zapojení a přehazovat měřicí vodiče. Pokročilá vstupní ochrana zajišťuje odolnost přístroje proti vysokým napětím na vstupu. Typickým použitím je měření odporu rezistorů typu NTC a PTC v čase. Jeden kanál může měřit odpor prvku a druhý teplotu. Graf XY pak jasně ukáže závislost odporu na teplotě.

Velmi vysoké rozlišení 14 a 16 bitů, 256 x více než u standardních osciloskopů

Běžné stolní osciloskopy nabízejí relativně nízké rozlišení 8 nebo 9 bitů. V kombinaci s limitovanou velikostí obrazovky zobrazují signály v jejich maximálním rozlišení a funkce zoom u nich nepřináší více detailů pro uživatele. WiFiScope WS5 má rozlišení 14 nebo 16 bitů a díky tomu se jedná o osciloskop s opravdu vysokým rozlišením. Pomocí tak vysokého rozlišení je signál vzorkován daleko přesněji a kvantizační chyba je díky tomu daleko menší. Zobrazení signálu na 24" monitoru přinese velmi vysokou míru detailů zobrazeného signálu. I ty nejmenší změny tvaru signálu je možné odhalit díky funkci zoom, která díky vysokému rozlišení přinese dodatečné informace o zkoumaném detailu.

První průmyslový osciloskop s 1 ppm

Časová základna osciloskopu WiFiScope WS5 DIFF je 25 až 100 x stabilnější než srovnatelné přístroje na trhu. Díky vysoké stabilitě 1ppm je možné velmi přesně měřit frekvenci a časové parametry signálů. Spojení několika přístrojů dohromady, které se používá pro vytvoření vícekanálového osciloskopu, nemá vliv na přesnost časové základny. Rozdíl je 0 ppm.

Spojení více přístrojů pro vícekanálová měření s plnou synchronizací přístrojů

WiFiScope WS5 DIFF je vybaven sofistikovanou synchronizační sběrnicí, která umožňuje snadné propojení více přístrojů do jednoho celku. Jeden z přístrojů slouží jako řídící master a ostatní jsou jím řízená slave zařízení. Všechna propojená zařízení potom měří se stejnou vzorkovací frekvencí jako jeden vícekanálový přístroj (odchylka 0 ppm!). Vedle synchronizační sběrnice obsahuje rozhraní také sběrnici spouštění a detekční systém. O vzájemné propojení se stará propojovací kabel. Celkový počet přístrojů je limitovaný pouze množstvím USB portů počítače. Po spuštění obslužného SW Multi Channel jsou všechna propojená zařízení identifikována (každé má svoje vlastní identifikační číslo) a automaticky spojena do jednoho většího celku. Obě sběrnice, synchronizační i spouštěcí, jsou na obou koncích zakončeny správnou hodnotou impedance. Není proto potřeba, aby uživatel připojoval tyto dodatečné impedance sám. Spojení přístrojů je plně automatické. Možnost propojování přístrojů a vytváření např. osmikanálového osciloskopu, který se tváří jako jeden přístroj, nenabízí žádný jiný USB osciloskop.

SureConnect - test správného připojení a měření odporů

Funkce SureConnect je použitelná vždy po připojení sondy, hrotu nebo krokodýlku k měřenému objektu. Přístroj automaticky otestuje, zda je kontakt v pořádku. Tato funkce zabraňuje mylným indikacím nepřítomnosti signálu (lze rozlišit kdy signál není přítomen a kdy jde o špatné připojení). To je užitečné tam, kde je povrch zoxidovaný nebo špatně dostupný. Funkce SureConnect je dostupná u modelů WiFiScope WS5 jako volitelné rozšíření. Na každém kanálu je možné měřit odpor až do 2 MΩ a hodnota může být zobrazena na displeji softwarového multimetru. Samozřejmě jde hodnotu odporu zaznamenávat v čase do grafu

Vysoce výkonný USB digitální multimetr

Díky vysokému rozlišení 16 bitů je WiFiScope WS5 použitelný jako velmi vyspělý digitální multimetr s velmi dobrými vlastnostmi (jako RMS, Špička-Špička, MAX, MIN, Mean, Frekvence, Střída, Náběžná a Sestupná hrana, dBm, ... ). Hodnoty je možné zobrazit jako číslo, nebo jako analogový budíkový ukazatel. Velmi přesná a stabilní časová základna WiFiScope WS6 (1 ppm) umožňuje velmi přesná měření frekvence a časových veličin. Díky tomu se externí multimetry a frekvenční čítače stávají nadbytečnými. I díky tomu je přístroj WiFiScope WS6 naprosto unikátní ve své třídě.

Spektrální analyzátor - řešení problémů ve frekvenčí oblasti

WiFiScope WS5 přináší na pole spektrálních analyzátorů myšlenku cenově dostupného, snadno ovladatelného a přehledného přístroje. Vysoká flexibilita tohoto spektrálního analyzátoru jej předurčuje i k jiným měřením než k vyhodnocení vysokofrekvenčních signálů z přijímačů a vysílačů. Na ose X je zobrazena frekvence a na ose Y úroveň signálu. Tomuto zobrazení se řízá zobrazení ve frekvenční oblasti. Při hledání závad se často používá osciloskop, tedy měření v časové oblasti. Pokud je ale signál rušen signály s malou amplitudou a obsahuje větší množství frekvenčních složek, tak jsou tato rušení na osciloskopu sotva patrná. Většinou se jeví pouze jako šum na měřeném signálu. Po zobrazení ve frekvenčním oblasti jsou tato rušení daleko lépe viditelná. Lze tak stanovit velikost rušivých složek a jejich frekvenci.

Například při měření na zařízeních se spínanými zdroji jsou rušení z těchto zdrojů velmi dobře odhalitelná právě ve frekvenční oblasti. Stačí umístit sondu poblíž cívek napájecího spínaného zdroje a zobrazit signál na spektrálním analyzátoru. Tento signál je možné uložit do paměti jako referenční a známe tak unikátní frekvence rušení. Pokud tato měření zopakujete dále v napájeném systému a zjistíte stejné složky jako u zdroje, tak rušení pochází z napájecího zdroje. Na základě těchto měření je pak možné činit opatření k odstranění těchto složek. Poté je možné měření zopakovat a ověřit, zda opatření byla účinná.

WiFiScope WS5 měří s velmi velkým rozlišením ve frekvenční oblasti a tak rušení mohou být detekována a analyzována najednou s rozlišením na Hz. Až 16 milionů frekvenčních složek je možné zobrazit v grafu. Díky vertikálnímu rozlišení 14 nebo 16 bitů a paměti 64 MSa jsou odhalitelná i velmi malá rušení. Také kontrola signálu po učiněných opatřeních proti rušení je možná pomocí Handyscope WS5. Vysoké rozlišení a velká paměť umožňuje měřit spektrum ve velmi vysokém dynamickém rozsahu 120 dB. To je další unikátní vlastnost v této třídě USB osciloskopů.

Analyzátor sběrnic

Přístroj WiFiScope WS5 umožňuje dekódování sériových sběrnic. Data zobrazuje formou grafu a dekódovací tabulky a je tak jednoduché odhalovat vadné datové pakety. Pro vývojáře je to vítané rozšíření funkcí osciloskopů. Dekódovat lze pakety z CAN sběrnice, I2C sběrnice a dalších sériových sběrnic.

Extrémně velká paměť 64 MSa

Při měření s vysokou vzorkovací frekvencí je důležité mítdostatečně hlubokou paměť, aby se zaznamenal celý měřený signál. Oproti konkurenčním výrobkům, které mají běžně 2 až 100 kSa, nabízí WiFiScope WS5 neuvěřitelných 64 MSa. To dává uživateli až 100000 krát větší paměť pro uložení průběhu. Takto hluboká paměť umožňuje zaznamenat dlouhé úseky signálu (například celý blok komunikace CAN sběrnice) s možností pozdějšího přiblížení kratších úseků bez ztráty vysokého rozlišení. Při využití funkce USB spektrálního analyzátoru dává hluboká paměť možnost využití přístroje ve velmi velkém dynamickém rozsahu, pokud se pohybujeme ve frekvenční oblasti. Funkce SuperZoom u přístroje WiFiScope WS5 umožňuje přiblížit libovolný vzorek signálu bez ohledu na zvolenou délku záznamu.

Záznamník s velmi rychlým záznamem

Pokud požadujete neomezenou velikost záznamu, tak přístroje WiFiScope WS5 nabízí přímý přenos dat na disk počítače. Přístroj umožňuje přenášet rychlostí až 10 MSa/s se 14ti bitovým rozlišením. Díky tomu je snadné analyzovat i dlouhé sekvence záznamu se zachováním velmi podrobných infomací.
