DP750-100 - Sonda diferenciální vysokonapěťová
Diferenciální sonda k osciloskopu
Diferenciální sonda 75 V (50:1), 750 V (500:1)
Šířka pásma: 0 ... 100 MHz
Délka: 120 cm
Vstupní impedance: 8 MΩ / 1,25 pF, 4 MΩ / 2,5 pF
Výstup: ≤ 1,5 V
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Filip Dašek
Technicko-obchodní specialista testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatní.
Nahrazeno produkty
Varianty: 5
DP1500Vysokonapětová diferenciální sondaNapětí: 150 V (50:1), 1500 V (500:1)
Šířka pásma: 100 MHz/ 150MHz / 200MHz/ 300MHz/ 500MHz
Bezpečnostní kategorie: CAT III / 600 V
Napájení USB - C
Varianty: 5
DP3000Vysokonapětová diferenciální sondaNapětí: 300 V (100:1), 3000 V (1000:1)
Šířka pásma: 100 MHz/ 150MHz / 200MHz/ 300MHz/ 500MHz
Bezpečnostní kategorie: CAT III / 1000 V
Napájení USB - C
Varianty: 5
DP700Vysokonapětová diferenciální sondaNapětí: 70 V (20:1), 700 V (200:1)
Šířka pásma: 100 MHz/ 150MHz / 200MHz/ 300MHz/ 400MHz/ 500MHz
Bezpečnostní kategorie: CAT II / 450 V
Napájení USB - C
Volitelné příslušenství k DP750-100 - Sonda diferenciální vysokonapěťová
Svorka magnetická
XMA-7 černáCAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, černá
Zjistit více
Zjistit více
OBJ: 66.9516-21
Záruka: 12 m.
Skladem v GHV
skladem 8 ks
435,60 Kč/ks
527,08 Kč s DPH
+-
Svorka magnetická
XMA-7 červenáCAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, červená
Zjistit více
Zjistit více
OBJ: 66.9516-22
Záruka: 12 m.
Skladem v GHV
skladem 8 ks
435,60 Kč/ks
527,08 Kč s DPH
+-
Krokosvorka
XDK-1033/I-2 černáCAT IV, 600 V, 19 A, rozevření 30 mm, připojení vodičů 4 mm, černá
Zjistit více
Zjistit více
OBJ: 66.9561-21
EAN: 842640118208
Záruka: 12 m.
Skladem v GHV
skladem 8 ks
221,50 Kč/ks
268,02 Kč s DPH
+-
Krokosvorka
XDK-1033/I-2 červenáCAT IV, 600 V, 19 A, rozevření 30 mm, připojení vodičů 4 mm, červená
Zjistit více
Zjistit více
OBJ: 66.9561-22
EAN: 842640118215
Záruka: 12 m.
Skladem v GHV
skladem 7 ks
221,50 Kč/ks
268,02 Kč s DPH
+-
Sada krokosvorek
A006 Sada krokosvorekCAT III, 1000 V, 32 A, černá+červená
Rozevření 27 mm, připojení vodičů 4 mm
Rozevření 27 mm, připojení vodičů 4 mm
Sada krokosvorek
A011 Sada krokosvorek30VAC, 60 VDC, černá+červená
Sada krokosvorek
A004 Sada vysunovacích svorekCAT II, černá+červená
Rozevření 4 mm, připojení vodičů 4 mm
Rozevření 4 mm, připojení vodičů 4 mm
Sada měřicích hrotů
A009 Sada měřicích hrotů30 VAC, 60 VDC, 10A, černá+červená
Ohebné, připojení vodičů 4 mm
Ohebné, připojení vodičů 4 mm
Sada měřicích hrotů
A007 Sada měřicích hrotů30 VAC, 60 VDC, černá+červená+modrá+zelená+žlutá
Sada měřicích hrotů
A005 Sada měřicích hrotů1000 V CAT II, 10A, černá+červená
4mm s krytkou, připojení vodičů 4 mm
4mm s krytkou, připojení vodičů 4 mm
Sada propichovacích hrotů
A012 Sada propichovacích hrotů30 VAC, 60 VDC, černá+červená
Popis výrobku

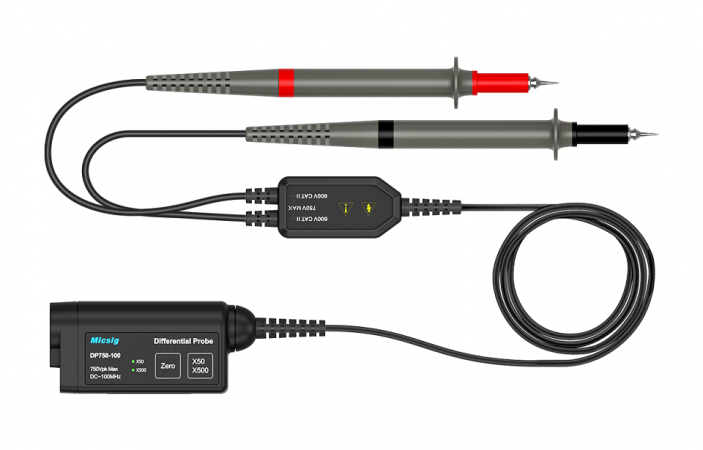

Napěťová diferenciální sonda Micsig DP750-100
- Vysoká přesnost, nízký šum, atraktivní vzhled
- Měřicí vodiče & sonda s vestavěnou funkcí stínění
- Nastavení nuly & kalibrace jedním tlačítkem, alarm přepětí
- Integrováno do kompaktní krabičky
- Podpora napájení pomocí USB, vhodné pro osciloskopy jakékoli značky
- Při použití s osciloskopy Micsig s UPI rozhraním je přímo napájena z osciloskopu
- Automatické nastavení sondy při použití s osciloskopy Micsig s UPI rozhraním
Technické specifiace
- Dělící poměr: 50:1, 500:1
- Napětí: 75 V, 50 V
- Šířka pásma: 0 ... 100 MHz
- Výstup: ≤ 1,5V
- Délka: 15 + 100 cm
- Vstupní impedance: 8 MΩ, 4 MΩ
- Vstupní kapacita: 1,25 pF, 2,5 pF
- Nástupná hrana: 3,5 nS
- Napájení: 5 V DC s USB-C
- Bezpečnost: CAT II / 600 V
Technické údaje
Parametry
| Druh | Sonda diferenciální |
|---|---|
| Šířka pásma | 100 MHz |
| Dělící poměr | 500:1 50:1 |
| Délka | 1,2 m |
| Barva | Černá |
| Kategorie | --- CAT II, 600V |
